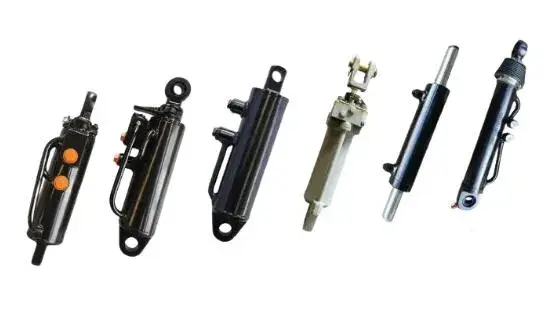

Гідравлічні циліндри рульового керування та заднього підйому трактора

Гідравлічні циліндри рульового керування та заднього підйому трактора — 7 стандартних моделей з діаметром отвору 40–80 мм, штока 20–35 мм, ходом 120–200 мм і монтажною відстанню 301–532 мм. Моделі із заднім підйомом включають заміну 800.55A.01 і пари лівий/правий для двоциліндрових тяг; У моделях з передньою віссю використовується коротший хід для швидшої реакції колеса. Корпуси циліндрів виготовлені з потовщеної легованої сталі із загартованим шліфованим стрижнем і очисником пилу перед основним ущільненням. Надішліть свою стару модель циліндра або його діаметр, хід і монтажну відстань — ми підтвердимо відповідну модель і повернемо заводську ціну протягом 24 годин.

Заміна OEM · Сільськогосподарська гідравліка

Гідравлічні циліндри рульового керування та заднього підйому трактора — 7 моделей, отвір 40–80 мм, кріплення 301–532 мм

Гідравлічний циліндр трактора виходить з ладу в полі з однієї з трьох причин: отвір занадто малий для підйому навантаження, ущільнення штока не може протистояти пилу та шламу, або монтажна відстань не відповідає з’єднанню, яке ви вже є. На цій сторінці наведено сім стандартних моделей, які охоплюють керування передньою віссю та триточковий підйом ззаду на звичайних платформах трактора, із зазначенням діаметра отвору, штока, ходу та монтажної відстані для кожного, щоб ви могли відповідати заміна перед замовленням.

7Стандартні моделі
40–80 ммДіаметр отвору
20–35 ммДіаметр стержня
120–200 ммІнсульт
301–532 ммМонтажна відстань
2Типи функцій
CustomДіаметр, поршень, порти

Таблиця моделей — отвір, шток, хід і монтажна відстань

Сім стандартних моделей для заднього підйому трактора та керування передньою віссю
Модель Діаметр (мм) Стрижень (мм) Хід (мм) Монтажна відстань (мм) функція
HSG55/32×125-324 55 32 125 324 Задній циліндр підйому трактора (пара ліва/права)
HSG63/32×125-324 63 32 125 324 Задній циліндр підйому трактора (пара ліва/права)
HSG63/35×120-301 63 35 120 301 Задній циліндр підйому трактора (пара ліва/права)
HSG80/32×200-532 80 32 200 532 800.55A.01 задній підйомний циліндр
HSG40/20×175-323 40 20 175 323 Циліндр керування переднім мостом трактора
HSG40/25×176-520 40 25 176 520 Циліндр керування переднім мостом трактора
HSG50/30×175-465 50 30 175 465 Циліндр керування переднім мостом трактора

Інші комбінації отвору, штока, ходу та монтажної відстані можуть бути виготовлені за кресленням. Якщо ваше посилання використовує a інший діаметр штифта або кут порту, надішліть розміри, і ми підтвердимо відповідний циліндр раніше виробництва.

Резюме специфікацій за функціями

Що змінюється між заднім підйомником і кермовою групою
Група функцій Бор Діапазон Стрижневий діапазон Діапазон ходу Типове використання
Задні підйомні циліндри 55 – 80 мм 32 – 35 мм 120 – 200 мм Триточкове навішування, підйом важкого обладнання, заміна 800.55A.01
Циліндри рульового керування передньої осі 40 – 50 мм 20 – 30 мм 175 – 176 мм Гідростатичне рульове керування на передній осі, круті повороти на смузі

У моделях із заднім підйомом використовується більший отвір, оскільки підйомне навантаження переноситься на шток циліндра під час транспортування. У моделях рульового управління використовується менший отвір і довший хід, щоб забезпечити швидшу зміну кута колеса при меншому потоці.

Що важливо при заміні циліндра трактора

01

Розмір отвору визначає підйомну силу

Підйомна сила - це площа отвору, помножена на гідравлічний тиск. Задній підйомний циліндр діаметром 55 мм і 80 мм циліндр із отвором, що працює на тій самій гідравліці трактора, не забезпечує однакову вантажопідйомність. Якщо ви є заміна зношеного циліндра, а знаряддя повільно піднімається, перевірте розміри отвору та штока перед тим, як припустити, що насос несправний. Theгідроциліндри тракторана сторінці категорії перелічено ширший діапазон, якщо жодна із семи моделей не відповідає вашому зв’язку.

02

Поверхня штока та якість ущільнення визначають термін служби

Циліндр трактора працює в пилу, гною та розбризкуванні добрив. Стрижень є першою поверхнею, яка страждає: після того, як почнеться виїмка, манжетне ущільнення не може триматися, і масло стікає через склоочисник. Цей циліндр використовує загартований, заземлюючий стрижень з багатошаровим антикорозійним покриттям у поєднанні з пилоочисником перед основним ущільненням, тому абразивні частинки зупиняються до того, як вони досягнуть ущільнювальної кромки. Щодо сторони керма див вгідроциліндр рульового керуваннясторінки.

03

Монтажна відстань має відповідати з’єднанню, а не назві моделі

Два циліндри можуть мати однаковий діаметр і хід, але використовувати різні закриті центри. Якщо монтажна відстань неправильно, тяговий механізм не досягне повного підйому або опуститься до нижнього рівня, перш ніж агрегат буде піднято. стіл вище зазначено монтажну відстань для кожної моделі, тому що це розмір, який вирішує, чи болти циліндра. Для зняття навантажень поза межами триточкового навішуваннягідравлічний підйомний циліндрдіапазон охоплює довші ходи та більший тоннаж.

04

Розташування порту та розмір шпильки є точками налаштування

Коли трактор старіший або імпортований, оригінальний циліндр може бути недоступним. Портовий кут, порт різьбу, діаметр шпильки та ширину вушка можна відрегулювати відповідно до наявного з’єднання, щоб циліндр підходив без переробки трактора. Надішліть фото або ескіз старого циліндра з позначеними розмірами і ми підтвердить, чи працює стандартна модель чи потрібна модифікована. Переглянути повнийгідроциліндркаталог для інші мобільні та сільськогосподарські програми.

Де використовуються ці циліндри

Задній триточковий підйом

Плуги, борони, сівалки та прес-підбирачі на задній навісці. Лівий і правий циліндри постачаються як пара, якщо трактор використовує здвоєні підйомні циліндри.

Рульове керування передньою віссю

Гідростатичне рульове керування на тракторах, які використовують циліндр подвійної дії на передній осі. Коротший хід, швидша реакція, менший радіус повороту на смузі повороту.

Заміна OEM

Пряма заміна 800.55A.01 і звичайних номерів деталей серії HSG. Монтажна відстань і положення порту перевіряються на оригінал перед відправленням.

Сільськогосподарські конструкції на замовлення

Спеціальні комбайни, обприскувачі та навантажувачі, яким потрібен нестандартний отвір, хід або наконечник штока. Виготовляється до креслення з однаковою обробкою ущільнення та стержня.

Підберіть циліндр до свого трактора

Надішліть номер моделі або номер отвору, штока, хід і монтажну відстань від вашого старого циліндра. Ми будемо підтвердьте відповідну модель, перевірте розміри портів і контактів і надішліть пряму заводську ціну — як правило протягом 24 годин. Індивідуальний діаметр і хід циліндрів доступні за запитом.
