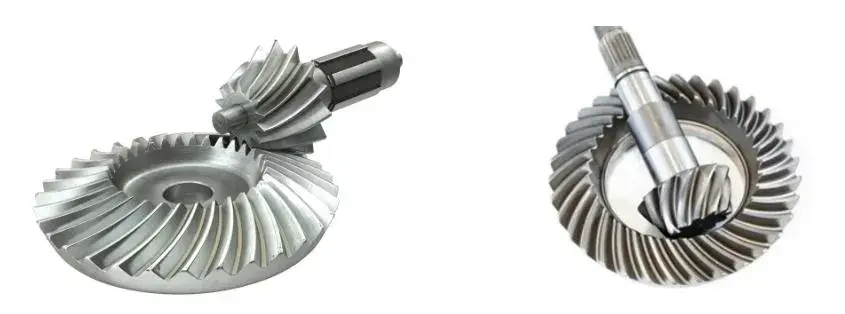

Спіральна конічна передача

Raydafon виробляє спіральні конічні шестерні для прямокутових приводів на власній фабриці в Нінбо, Китай. Вигнута лінія зубів утримує два або більше зубів у контакті в кожну мить, тому привід працює більш плавно та тихіше, ніж пара з прямими фасками такого ж розміру, і забезпечує більший крутний момент для своїх розмірів. Стандартні модулі від M3 до M12 з класами точності від DIN6 до DIN9, виготовлені відповідно до ISO, DIN, ANSI, JIS або BS. Матеріали включають леговану сталь, C45, нержавіючу сталь, латунь, мідь, алюміній та POM, з обробкою поверхні від цинкування та нікелювання до чорного оксиду, Geomet та Dacromet. Шестерню можна нарізати лише з п’ятьма зубцями, що забезпечує великий коефіцієнт обрізання за один етап під прямим кутом, а бокові частини зубів можна відшліфувати після термічної обробки для вищих класів точності. Зубчасті колеса постачаються у вигляді парних пар із перевіреним контактом перед відправленням. Надішліть свій малюнок або зразок для отримання пропозиції протягом 24 годин.

Спіральна конічна шестерня — прямокутний привід із кривими зубами, від M3 до M12

Спіральна конічна передача — це вибір трансмісії під прямим кутом, коли плавність ходу та вантажопідйомність важливіші за все інше. Вигнуті лінії зубів утримують два або більше зубів у контакті в кожну мить, тому привід працює тихо, рівномірно зношується та несе набагато більше навантаження, ніж пара з прямими фасками такого ж розміру. Raydafon ріже, термічно обробляє та шліфує ці шестерні на власній фабриці в Нінбо, Китай.

Мінімум 5 зубівНа шестерні, що дозволяє великі одноступеневі передавальні числа
DIN6 – DIN9Прецизійні сорти, мелені за запитом
М3 – М12Стандартні модулі, інші на креслення

Обґрунтування дизайну

Чому варто вибрати спірально-конічну шестерню замість прямої конічної шестерні

Різниця між ними полягає виключно в лінії зубів. Зуби прямої конічної шестерні рухаються радіально, тому кожен зуб одночасно входить у відповідний зуб по всій ширині — раптовий удар, який повторюється на кожному зубі. Зуби спіральної конічної шестерні вирізані по кривій, тому контакт починається з одного кінця зуба та переходить на інший, точно так само, як блискавка закривається. Ця єдина геометрична зміна відповідає за всі наведені нижче переваги.

Спіральна конічна передача

  • Два або більше зубів постійно розподіляють навантаження, тому що коефіцієнт перекриття вище
  • Поступове залучення замість удару, тому шум під час роботи значно нижчий
  • Контактний тиск розподіляється по довшій контактній лінії, забезпечуючи більш рівномірний знос
  • Шестерня може працювати лише з 5 зубами, що дозволяє отримати велике співвідношення за один етап
  • Шаблон контакту регулюється радіусом ріжучої головки та може бути покращений шляхом шліфування
  • Створює осьову силу, яку мають витримувати підшипники валу

Пряма конічна шестерня

  • Один зуб несе повне навантаження в момент зачеплення
  • Удар на кожному вході зуба створює більше шуму та вібрації
  • Вищий місцевий контактний тиск, тому зношування має тенденцію концентруватися
  • Практична мінімальна кількість зубів на шестерні вища, що обмежує одноступеневе співвідношення
  • Простіший і дешевший для різання, який підходить для низькошвидкісних, малошумних і критичних приводів
  • Не створюється осьова сила, тому вибір підшипника простіший

Один момент дизайну, який варто спланувати:оскільки лінія зубів спіральна, спіральна конічна шестерня створює осьову тягу вздовж валу. Це не дефект — це ціна плавного залучення. Підшипники повинні бути обрані для його прийняття, тому спіральна конічна пара зазвичай вказується разом із валом і підшипником, а не як додаткова заміна прямої конічної пари.

Технічні характеристики

Технічні характеристики спіральних конічних передач і доступні опції

  • Номер моделі (модуля)М3, М4, М5, М8, М12 та ін
  • Форма зубаСпіраль (вигнута лінія зуба), привід під прямим кутом
  • Мінімальна кількість зубів шестерні5 зубів
  • Оцінки точностіDIN6, DIN7, DIN8, DIN9
  • СтандартиISO, DIN, ANSI, JIS, BS і нестандартні / до креслення
  • МатеріалиЛегована сталь, сталь C45, нержавіюча сталь, латунь, мідь, алюміній, POM
  • Обробка зубівФрезерований, загартований або шліфований (шліфування використовується для вищих класів точності)
  • Толерантність0,001 мм – 0,1 мм залежно від характеристики та ступеня точності
  • Обробка поверхніОцинковане, нікельоване, пасивація, оксидування, анодування, Geomet, Dacromet, чорний оксид, фосфатування, порошкове фарбування, електрофорез
  • Додаткові операціїДробоструминна, піскоструминна, термічна обробка, відпал, гарт, полірування
  • УпаковкаПластиковий пакет і коробка, або дерев'яний футляр
  • Умови оплатиT/T, L/C
  • Термін виготовлення20 робочих днів для зразків, 25 днів для оптом
  • ЗразкиЦіна зразка 2–100 доларів США; зразок експрес-перевезення, оплачений замовником

Повна специфікація. Прокрутіть таблицю вбік на мобільному пристрої, щоб прочитати кожен рядок.

Пункт Специфікація
Номер моделі M3, M4, M5, M8, M12 тощо.
матеріал Латунь, сталь C45, нержавіюча сталь, мідь, POM, алюміній, сплав та інші
Стандартний ISO, DIN, ANSI, JIS, BS та нестандартні
Точність DIN6, DIN7, DIN8, DIN9
Лікування зубів Загартований, фрезерований або шліфований
Толерантність 0,001 мм – 0,01 мм – 0,1 мм, залежно від характеристики та зазначеного ступеня точності
Обробка поверхні Оцинковане, нікельоване, пасивація, оксидування, анодування, Geomet, Dacromet, чорний оксид, фосфатування, порошкове фарбування, електрофорез
Закінчити Дробоструминна, піскоструминна, термічна обробка, відпал, гарт, полірування
Упаковка речей Поліетиленовий пакет і картон, або дерев'яна упаковка
Умови оплати T/T, L/C
Термін виготовлення 20 робочих днів для зразка, 25 днів для гурту
Зразки Діапазон цін зразка 2–100 дол. Зразок експрес-перевезення, оплачений замовником.
застосування Машини автоматичного керування, напівпровідникова промисловість, загальнопромислове обладнання, медичне обладнання, обладнання для сонячної енергії, верстати, системи паркування, високошвидкісне залізничне та авіаційне транспортне обладнання тощо

Про толерантність і точність:цифри в цій таблиці є діапазоном для всього сімейства продуктів, а не одним гарантованим значенням. Допуск залежить від вимірюваної характеристики, модуля та ступеня точності, який ви вказуєте — шліфована шестерня DIN6 має набагато більш жорсткі обмеження, ніж фрезерована DIN9. Повідомте нам вимоги щодо люфту та форми контакту для вашої збірки, і ми підтвердимо, якого класу та обробки потребує ваше обладнання.

Виробництво

Як ми виробляємо та контролюємо якість спіральних конічних передач

Спіральні конічні зубчасті колеса є одними з найскладніших типів зубчастих коліс для якісного виробництва, оскільки бокова частина зуба є вигнутою поверхнею, яку потрібно створити, а не просто розрізати. Процес, який ми виконуємо для кожного замовлення, є навмисно послідовним: кожен крок завершується та перевіряється перед початком наступного, тому проблема виявляється на етапі, на якому вона виникла, а не під час остаточного складання.

Заготовка

Матеріал вибирається відповідно до креслення, а заготовку повертають і облицьовують, щоб встановити монтажні поверхні та отвори, на які посилається кожна наступна операція.

Зуборізка

Фланки зубів генеруються на верстаті для різання спіральних конічних зубчастих коліс із використанням радіуса різальної головки, який створює необхідний кут спіралі та малюнок контакту.

Теплова обробка

Загартування корпусу підвищує твердість поверхні зубів для зносостійкості, тоді як серцевина залишається достатньо міцною, щоб сприймати ударні навантаження, які відчуває накопичувач.

Скреготіння зубами

Якщо вказано більш високу точність, бокова частина шліфується після термічної обробки, щоб виправити деформацію та покращити площу контакту та обробку поверхні.

Перевірка шаблону контакту

Пару перевіряють на випробувальному стенді з маркувальною сумішшю, щоб можна було перевірити положення, форму та розмір контакту за кресленням перед випуском пари.

Перевірка та пакування

Остаточна перевірка розмірів щодо особливостей, які мають значення для складання, а потім захисне пакування для експорту — поліетиленовий пакет і коробка або дерев’яний ящик для більших наборів.

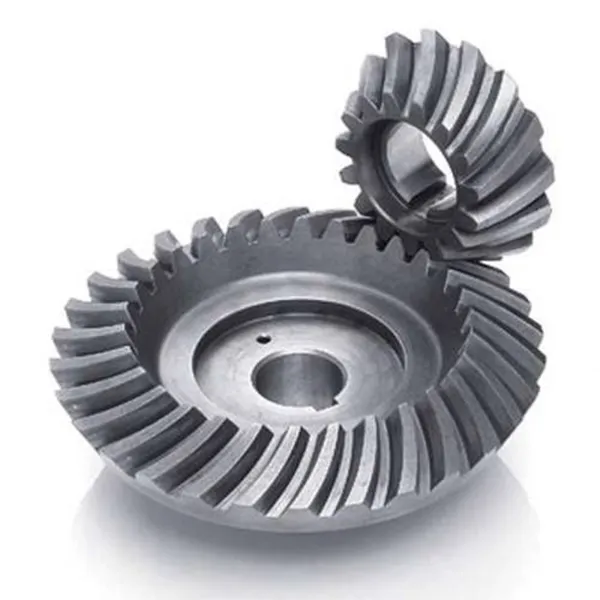

Spiral bevel gear with curved tooth flanks produced by Raydafon
Спіральна конічна шестерня зі сформованими вигнутими боками зубів.

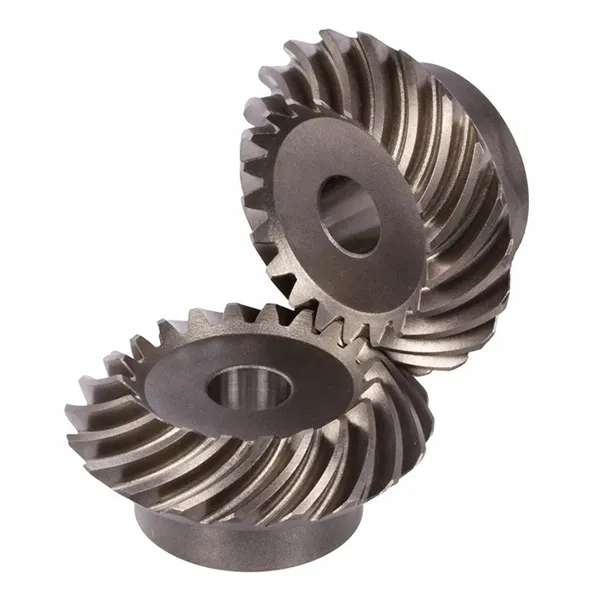

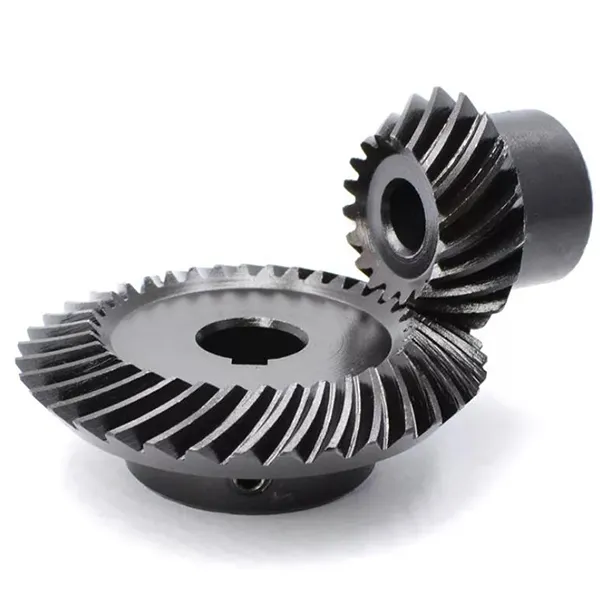

Spiral bevel gear pair showing matched contact pattern and mounting faces
Зібрана зубчаста пара — схема контакту та монтажні поверхні.
Spiral bevel gear tooth flank detail after grinding
Деталь бокової частини зуба після шліфування.
Spiral bevel gear inspection and measurement before packing
Остаточна перевірка розмірів перед пакуванням.
Spiral bevel gear set prepared for export packing
Набір шестерень підготовлений до експортного пакування.

Ключові переваги

Особливості продукту

Плавний хід і низький рівень шуму

Оскільки лінія зубів вигнута, щонайменше два зуби знаходяться в сітці в будь-який момент, і навантаження передається від одного зуба до наступного, коли контакт проходить через бік. Немає єдиного моменту удару по всій ширині, як це відбувається з прямою конічною шестернею, тому вібрація та шум помітно знижуються — саме це робить цей зуб стандартним вибором там, де шум контролюється, від шпинделів верстатів до осей легкових автомобілів.

Висока вантажопідйомність і рівномірний знос

Кут спіралі підвищує коефіцієнт перекриття, що означає, що більше зубів розподіляють навантаження, а контактний тиск на кожній стороні нижчий. Нижчий тиск у поєднанні з довшою контактною лінією розподіляє знос більш рівномірно по поверхні зуба замість того, щоб концентрувати його біля лінії кроку. Практичним результатом є редуктор, який має більший крутний момент для свого розміру та довше зберігає свою точність під час тривалої роботи.

Широкий діапазон співвідношення в один етап

Шестерню спіральної конічної пари можна нарізати лише п’ятьма зубцями, що дозволяє досягти великого коефіцієнта зменшення за одну стадію під прямим кутом, а не за дві. Для конструктора машин це означає менше деталей, коротший корпус і менший накопичений люфт, тому така форма зуба так часто з’являється в компактних прямокутових редукторах.

Шаблон контакту можна виправити

Оскільки кривизна бокової сторони встановлюється радіусом ріжучої головки, малюнок контакту можна зміщувати та виправляти на етапі різання та додатково покращувати шляхом шліфування після термічної обробки. Цей контроль над тим, де фактично торкаються зуби, — це те, що відрізняє зубчасту передачу, яка тихо працює роками, від тієї, яка скиглить і виривається протягом кількох місяців — і ця здатність залежить від машини та оператора, а не лише від креслення.

Матеріали та обробка поверхні відповідно до обов’язків

Таку саму геометрію зубів можна виготовити зі сплаву сталі для приводів з високим крутним моментом, C45 або нержавіючої сталі, де стійкість до корозії має значення, і латуні, міді, алюмінію або POM для більш легких або немагнітних застосувань. Потім вибирається обробка поверхні відповідно до навколишнього середовища — цинкування або нікелювання, чорний оксид, Geomet або Dacromet для захисту від корозії, анодування для алюмінію та порошкове покриття або електрофорез для зовнішнього вигляду та додаткової довговічності.

Додатки

Де використовуються спіральні конічні шестерні

Скрізь, де привід повинен повертатися на 90 градусів, створюючи реальний крутний момент і залишаючись тихим:

  • Верстати— шпиндельні приводи, індексні головки та механізми подачі, де точність передачі визначає якість готової деталі

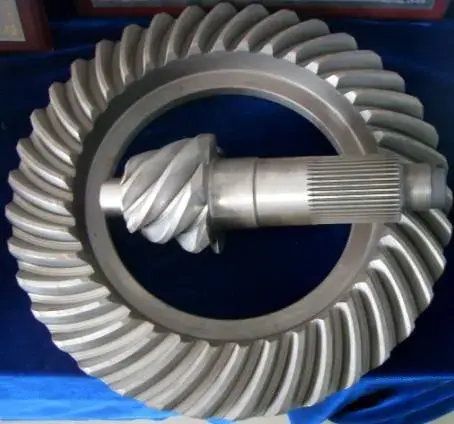

  • Автомобільний і транспортний— редуктор диференціала та головної передачі, де важлива прямокутна пара з низьким рівнем шуму та високим навантаженням
  • Машини з автоматичним керуванням— кулачкові індексатори, поворотні столи та механізми підйому
  • Напівпровідникове та медичне обладнання— приводи, які мають бути плавними, тихими та повторюваними, а не просто сильними
  • Обладнання для сонячної енергетики— поворотно-поворотні механізми, де редуктор працює у вуличних умовах цілий рік
  • Паркувальні системи та логістичне обладнання— підйомно-транспортні механізми, що потребують компактного кутового редукування
  • Високошвидкісна залізнична та авіаційна наземна техніка— допоміжні приводи, де вказується надійність і низька вібрація
  • Загальнопромислове обладнання— насоси, змішувачі, конвеєри і будь-який компактний прямокутний редуктор

Якщо вашої програми немає в списку, опишіть обов’язок — вхідну швидкість, крутний момент, передавальне число та монтажну схему. Спіральна скошена пара зазвичай проектується разом з її валом і розташуванням підшипників через осьову тягу, яку вона створює, тому чим раніше ми бачимо розташування, тим кращий результат.

Налаштування

Спеціальні спіральні конічні шестерні за кресленням

Крім стандартного діапазону модулів, параметри, які вирішують, чи підходить редуктор вашому корпусу, можуть бути виготовлені відповідно до вимог. Типове налаштування включає:

  • Підрахунок модулів і зубців
  • Спіральний кут і рука спіралі
  • Співвідношення та відповідна пара
  • Отвір, шпонковий паз і шпонка
  • Геометрія втулки та монтажної поверхні
  • Вибір матеріалу
  • Клас точності DIN6–DIN9
  • Обробка поверхні
  • Шліфована або фрезерована бокова частина зуба
  • Маркування та ідентифікація парного набору

Надішліть креслення з розмірами, зразок шестерні або необхідне передаточне число, крутний момент і конверт, і ми підтвердимо найближчу стандартну геометрію або запропонуємо нову. Спіральні конічні пари постачаються як узгоджені набори, тому, якщо ви замінюєте одну шестерню в парі, повідомте нам — заміна лише половини узгодженої пари зазвичай створює шум і швидкий знос, навіть якщо розміри обох частин правильні.

FAQ для покупців

FAQ для покупців

  • Чим спіральна конічна шестерня відрізняється від прямої конічної шестерні?Лінія зубів: прямі скошені зуби проходять радіально та зачіпаються по всій ширині одночасно, а спіральні скошені зуби вигнуті, тому контакт поступово переходить від одного кінця зуба до іншого. Вигнута форма забезпечує більше перекриття, тому навантаження розподіляється між більшою кількістю зубів, хід плавніший і тихіший, зношування більш рівномірне, а шестерню можна зрізати лише 5 зубцями.
  • Чи можете ви зробити спіралеподібну конічну шестерню за моїм кресленням або за зразком?так Надішліть креслення з розмірами або зразок зубчастого колеса з модулем, кількістю зубців, кутом спіралі, передаточним числом, отвором і матеріалом. Ми підтверджуємо, чи відповідає геометрія наявному інструменту чи вимагає нового налаштування фрези, відповідну ціну та можемо надати зразок приблизно через 20 робочих днів.
  • Які матеріали та обробки поверхні доступні?Легована сталь і C45 для приводів з високим крутним моментом, нержавіюча сталь, де потрібна стійкість до корозії, і латунь, мідь, алюміній або POM для більш легких або немагнітних застосувань. Обробка поверхні включає цинкування та нікелювання, пасивацію, оксидування, анодування, Geomet, Dacromet, чорний оксид, фосфатування, порошкове покриття та електрофорез. Розкажіть нам про середовище, і ми порекомендуємо його.
  • Мені замовляти відповідну пару чи одне спорядження?Замовте відповідну пару. Спіральні конічні шестерні притираються, а їх схема контакту перевіряється як комплект, тому заміна лише однієї шестерні наявної пари зазвичай створює шум і прискорене зношування, навіть якщо вимірювання обох частин правильні. Якщо пошкоджена лише одна шестерня, надішліть нам обидві, щоб можна було замінити вцілілу деталь.
  • Чому для спірально-конічної шестерні потрібні спеціальні підшипники?Завдяки куту нахилу спіралі на лінії зубів шестерня створює осьову силу тяги вздовж валу на додаток до тангенціальних і радіальних навантажень. Підшипники повинні бути вибрані таким чином, щоб підтримувати цю тягу — зазвичай це конічні роликові або кутові контакти — тому спірально-скошену пару найкраще вказати разом із валом і компонуванням підшипників.
  • Які у вас толерантність, термін виконання та умови оплати?Допуск залежить від характеристики та ступеня точності, коливаючись від 0,001 мм до 0,1 мм у сімействі; повідомте нам ваші вимоги до люфту та шаблону контакту, і ми підтвердимо, який клас цього досягає. Зразки займають приблизно 20 робочих днів, а масове виробництво – 25 днів, ціни на зразки становлять 2–100 доларів США з експрес-доставкою, яку оплачує клієнт, а умови оплати – T/T або L/C.
