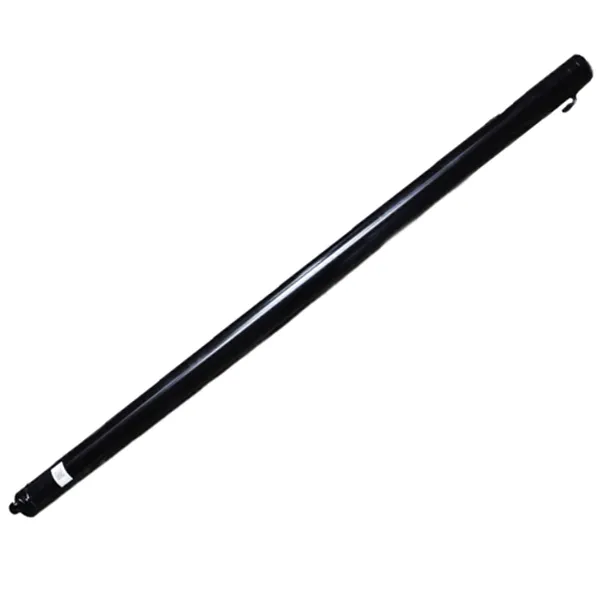

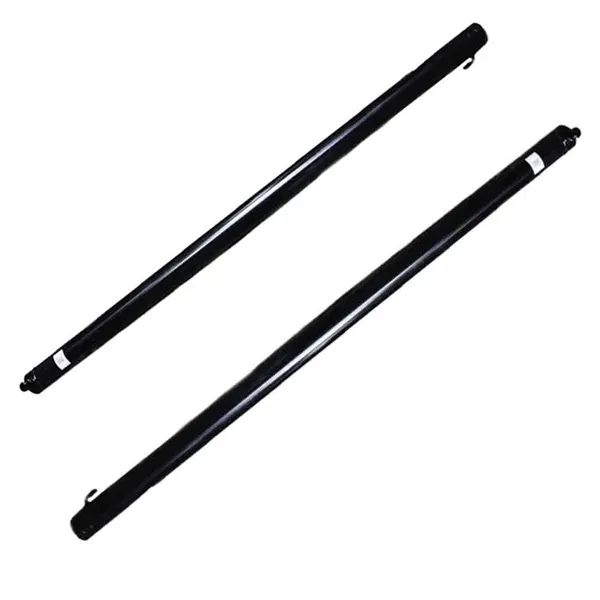

Циліндр підйому навантажувача

Підйомний циліндр навантажувача Raydafon — це вертикальний підйомний компонент, встановлений на щоглі, який піднімає та опускає каретку вилки. Виготовлений з високоміцної сталі з відповідним поршнем і оптимізованою структурою ущільнювального кільця. Стандартні моделі охоплюють отвір Φ56-60 мм, стрижень Φ45 мм, хід 1500-1505 мм і робочий тиск 17,5-18,1 МПа. Просунуті моделі включають буферний пристрій, який запобігає сильному удару під час повного ходу, захищаючи як вантаж, так і конструкцію щогли. Сумісний з електричними та дизельними навантажувачами. П'ять стандартних моделей від N30M300 до A2A35M300, нестандартний діаметр і хід, доступні для OEM. MOQ 50 одиниць, 25-35 днів гуртовий час виконання. Надішліть модель навантажувача, вимоги до ходу та кількість для пропозиції.
Raydafon · Китай OEM виробник

Спеціальний підйомний циліндр для електричних і дизельних навантажувачів — хід 1500 мм, пряме постачання OEM

Підйомний циліндр навантажувача - це вертикальний гідравлічний циліндр, встановлений на щоглі, який піднімає та опускає каретку вилки. Raydafon виготовляє його з високоміцної сталі з відповідним поршнем і оптимізованою структурою ущільнювального кільця, що зменшує витік масла та знос. Просунуті моделі включають буферний пристрій, який запобігає сильному удару під час повного ходу, захищаючи крихкий вантаж і зменшуючи знос щогли.

Сумісний з Електричний і дизельний
Робочий тиск 17,5-18,1 МПа
Отвір ΦD Φ56 до Φ60 мм
Стрижень Φd Φ45 мм
Інсульт С 1500-1505 мм
Вага одиниці 32,6-50 кг
Вертикаль проти горизонталі

Підйомний циліндр проти циліндра нахилу — що насправді робить підйомний циліндр

Вертикальна вісь

Підйомний циліндр(цей продукт)

  • РухВертикаль вгору і вниз
  • функціяПіднімає та опускає каретку вилки
  • Діапазон ходуСтандарт 1500-1505 мм
  • МонтажВстановлюється всередину щоглових рейок
  • Буферний пристрійДоступно для вдосконалених моделей
Горизонтальна вісь

Циліндр нахилу

  • РухНахил вперед і назад
  • функціяЗмінює кут нахилу щогли та вил
  • Діапазон ходу32-193 мм
  • МонтажПрикріплений до опори основи щогли
  • Буферний пристрійЗазвичай не потрібно
Переглянути циліндр нахилу навантажувача →

Обидва циліндри працюють разом під час циклу підйому та розміщення: оператор нахиляє щоглу, щоб вирівняти вантаж, а потім піднімає каретку за допомогою підйомного циліндра. Поєднання двох циліндрів від одного заводу забезпечує постійну реакцію гідравліки та спрощує інвентаризацію запасних частин. Повний асортимент наведено вГідравлічний циліндр навантажувачакатегорія.

П'ять стандартних моделей — повна таблиця специфікацій

Усі п’ять моделей мають однаковий високоміцний сталевий корпус і відповідну архітектуру ущільнювального кільця. Виберіть модель, яка відповідає вашій щоглі навантажувача та відстані встановлення, або надішліть свій креслення OEM для індивідуальної збірки.

Номер креслення Отвір ΦD Стрижень Φd Інсульт С встановити. Л Тиск Порт вага
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 МПа G1/2 32,6 кг
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 МПа М22×1,5 36 кг
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 МПа М22×1,5 41 кг
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 МПа G1/2 46 кг
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 МПа М22×1,5 50 кг

Не вдається відповідати встановленій відстані? Надішліть номер креслення OEM або фізичний зразок. Raydafon займається зворотним проектуванням, створює зразок і цитує партію на тому самому кресленні. Для більш широкого асортименту гідравлічних циліндрів, які використовуються в іншій мобільній техніці, дивГідравлічний циліндркатегорія.

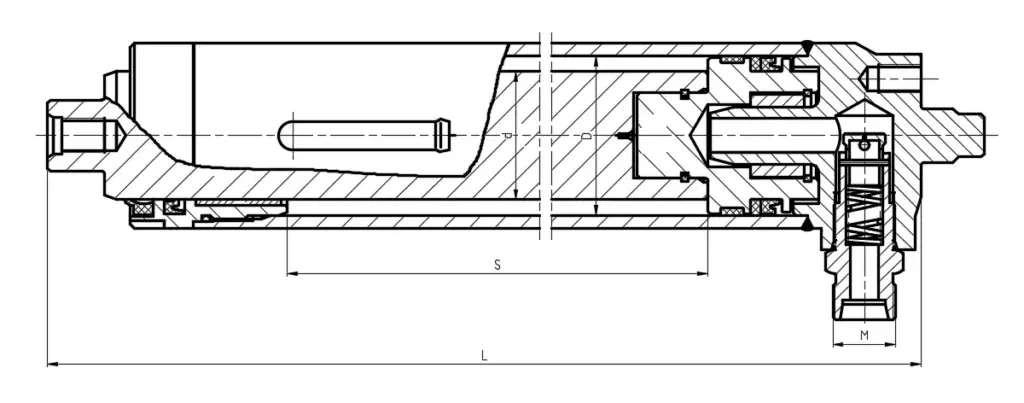

Розмірні креслення

Forklift lift cylinder dimension drawing
Огляд встановлення — схема монтажу, інтерфейс отвору/стрижня та розташування порту

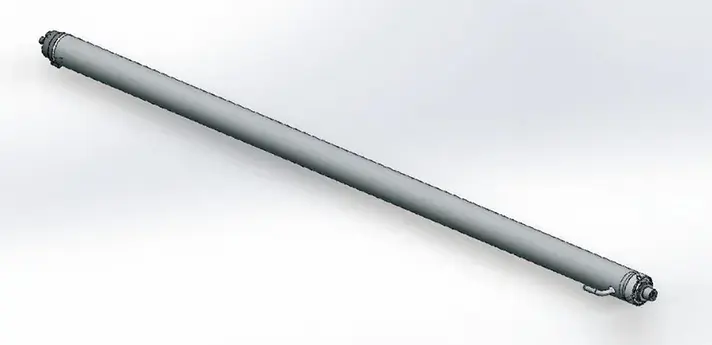

Forklift lift cylinder product detail
Деталь продукту — конструкція ущільнювального кільця та поршневий вузол
Forklift lift cylinder application photo
Застосування — монтується на робочу щоглу навантажувача
Інженерне проектування

Чотири конструктивні елементи, які продовжують термін служби циліндра

01

Корпус з високоміцної сталі

Основними вимогами є зносостійкість і стійкість до обробки. На інтенсивних вантажівках, що працюють щоденно, поверхня циліндра демонструє незначний видимий знос після тривалого використання.

02

Поршень і ущільнювальне кільце узгоджені

Геометрія поршня і профіль ущільнювального кільця підібрані в комплекті. Після оптимізації структури ущільнювального кільця несправності, пов’язані з витоком масла, значно зменшуються — один клієнт повідомив про скорочення частоти технічного обслуговування приблизно вдвічі.

03

Чуйне управління підйомником

Циліндр негайно реагує на натискання важеля. Оператори можуть швидко рухатися під час термінового підйому або сповільнювати швидкість для точного позиціонування крихкого вантажу — без затримок і стрибків.

04

Буферний пристрій на вдосконалених моделях

Буфер у кінці такту сповільнює поршень, коли вилка досягає верхньої частини щогли. Ніяких сильних ударів, жодної вібрації — це захищає крихкі вантажі та зменшує знос конструкції щогли.

Переваги циліндрів навантажувача Raydafon

  • A
    Сумісний з електричними та дизельними навантажувачами

    П'ять стандартних моделей охоплюють більшість щогл навантажувача. Відстань встановлення від 1658 мм до 1808 мм відповідає звичайним складським і логістичним вантажівкам.

  • B
    Стабільний тиск при безперервних циклах

    Номінальний тиск 17,5-18,1 МПа. Підібраний поршень і комплект ущільнень зберігають стабільний тиск під час частих циклів підвищення-вниз без дрейфу.

  • C
    Низька витік масла, низький знос

    Оптимізована структура ущільнення зменшує витік у запилених складах і вологих середовищах. Менша частота технічного обслуговування безпосередньо знижує експлуатаційні витрати.

  • D
    Захист буферного пристрою

    Удосконалені моделі сповільнюють рух поршня в кінці ходу, запобігаючи сильному удару по крихкому вантажу та зменшуючи знос щогли та самого циліндра.

  • E
    Підтримка OEM

    Надішліть марку та модель навантажувача або номер креслення. Raydafon проводить реверсивну технологію, пробує та пропонує спеціальну партію на одному кресленні.

  • F
    Пряме постачання з заводу

    Виробляється на власному заводі Raydafon в Нінбо. Клієнти мають справу безпосередньо з виробником із швидкою післяпродажною реакцією та стабільною якістю партії.

Де використовуються підйомні циліндри для навантажувачів

Навантаження та розвантаження складу

Завантаження контейнерів, підбір піддонів і перенесення на полиці. Чутливий контроль підйому прискорює роботу зі стандартними вантажами піддонів.

Заводські підйомні операції

Важкі або нерегулярні промислові вантажі, де оператору потрібен точний контроль висоти у верхній частині щогли для штабелювання.

Портово-логістичний оборот

Середовища безперервного інтенсивного циклу. Буферний пристрій і стійкі до зносу ущільнення забезпечують роботу циліндра протягом тисяч циклів за зміну.

Aftermarket і запчастини

Дилери навантажувачів і постачальники післяпродажного обслуговування, яким потрібен надійний підйомний циліндр, еквівалентний OEM, для популярних моделей вантажівок. Доступне виготовлення на складі та на замовлення.

Специфікація замовлення

Сумісність
Електричні та дизельні навантажувачі
Робочий тиск
17,5-18,1 МПа
Діаметр отвору
Φ56 до Φ60 мм
Діаметр стержня
Φ45 мм
Інсульт
від 1500 до 1505 мм
Відстань установки
від 1658 до 1808 мм
Вага одиниці
32,6 до 50 кг
Порт / інтерфейс
G1/2, M22×1,5
Буферний пристрій
Доступний на вдосконалених моделях для зупинки повного ходу без ударів
Пломбування
Оптимізована структура ущільнювального кільця для зменшення витоку масла та зносу
Налаштування
Індивідуальний діаметр, хід, тип порту, OEM-упаковка та приватна торгова марка
MOQ
50 одиниць на модель
Масовий час виконання
25-35 днів після депозиту та схвалення малюнка
База котирування
Модель і тоннаж навантажувача, необхідний хід, розмір порту, кількість, порт призначення

Як ваше замовлення проходить через Raydafon

01

Короткий опис заявки

Надішліть марку та модель навантажувача, тоннаж, необхідний хід, розмір порту, кількість і порт призначення.

02

Вибір моделі

Raydafon підтверджує, чи підходить стандартна модель (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) чи потрібна індивідуальна збірка.

03

Затвердження зразка та креслення

Для індивідуальних збірок Raydafon проводить реверсивну технологію OEM-деталі, виготовляє зразок і узгоджує з покупцем діаметр отвору, хід, установчу відстань і розміри портів.

04

Обробка корпусу та тяги

Високоміцний сталевий корпус циліндра відточений до толерантності. Шток поршня відшліфований і покритий твердим хромом для стійкості до зношування.

05

Складання та настройка буфера

Поршень, сальники, направляюча втулка і буферний пристрій зібрані. Буферний хід налаштований таким чином, щоб упор був без ударів при номінальному тиску.

06

Упаковка та відвантаження

Балони упаковані в дерев'яні футляри з антикорозійним маслом і захисними торцевими кришками. Відправляється морем, повітрям або експресом із пакувальним листом, рахунком-фактурою та звітом про перевірку.

Документація та підтримка якості

  • ✓
    Сертифікат на матеріал

    Сертифікат на матеріал корпусу циліндра та стрижня, паспорт ущільнювача, що надається з кожною партією.

  • ✓
    Звіт про перевірку тиску

    Кожен циліндр перед пакуванням проходить випробування під номінальним тиском. Витік, плавність ходу та підгонка порту реєструються.

  • ✓
    Протокол перевірки розмірів

    Діаметр отвору, штока, хід, монтажна відстань і розміри портів записані відповідно до замовленої специфікації або креслення клієнта.

  • ✓
    Експортна упаковка

    Дерев'яний корпус з антикорозійним маслом і захисними торцевими кришками. Великі партії циліндрів на піддонах і прив’язані для морських перевезень.

Часті запитання

Що таке циліндр підйому навантажувача?

Підйомний циліндр навантажувача - це вертикальний гідравлічний циліндр, встановлений на щоглі, який піднімає та опускає каретку вилки. Він перетворює гідравлічний тиск у лінійний рух уздовж вертикальної осі та є одним із трьох основних гідравлічних циліндрів навантажувача поряд із циліндром нахилу та циліндром рульового керування.

Яка різниця між циліндром підйому та циліндром нахилу?

Підйомний циліндр рухається вертикально та контролює висоту вилкової каретки. Циліндр нахилу рухається горизонтально та контролює кут нахилу щогли вперед і назад. Обидва працюють разом, коли піднімають або розміщують вантаж. Raydafon виробляє обидва, а циліндр нахилу вказаний на сайті окремо.

Який робочий тиск витримує цей циліндр?

Залежно від моделі робочий тиск становить 17,5 МПа або 18,1 МПа. Розміри отвору та штока відповідають цьому діапазону тиску, тому циліндр підтримує стабільний тиск під час безперервних циклів підйому.

Які матеріали та ущільнення використовуються?

Корпус циліндра і шток поршня виготовлені з високоміцної сталі. У комплекті ущільнень використовується зносостійкий компаунд з оптимізованою структурою ущільнювального кільця. Така структура зменшує витік масла та знос, що подовжує термін служби в запилених складах або вологому середовищі.

Що таке буферний пристрій і чому це важливо?

У вдосконалених моделях Raydafon циліндр має буферний пристрій в кінці ходу. Коли вилка досягає верхньої частини щогли, буфер уповільнює поршень, щоб не було сильного «клацання» або вібрації. Це захищає крихкий вантаж і зменшує ударний знос щогли та самого циліндра.

З якими навантажувачами він сумісний?

П’ять стандартних моделей охоплюють звичайні електричні та дизельні навантажувачі. Відстань встановлення коливається від 1658 мм до 1808 мм, тому більшість стандартних щогл мають відповідну модель. Для OEM-щогл або старих вантажівок Raydafon підтримує нестандартний діаметр, хід і відстань встановлення.

Що таке MOQ і час виконання?

MOQ становить 50 одиниць на модель. Термін масового виконання становить 25-35 днів після депозиту та затвердження креслення, залежно від складності моделі та кількості замовлення.

Як я можу запитати пропозицію?

Надішліть модель і тоннаж вашого навантажувача, необхідний хід, розмір порту, кількість і порт призначення. Raydafon підтвердить модель або розробить індивідуальну конструкцію, а потім запропонує цінову пропозицію FOB Ningbo із зазначенням часу виконання та деталей упаковки.
