Заміна зубчастої муфти барабанної форми GIGL

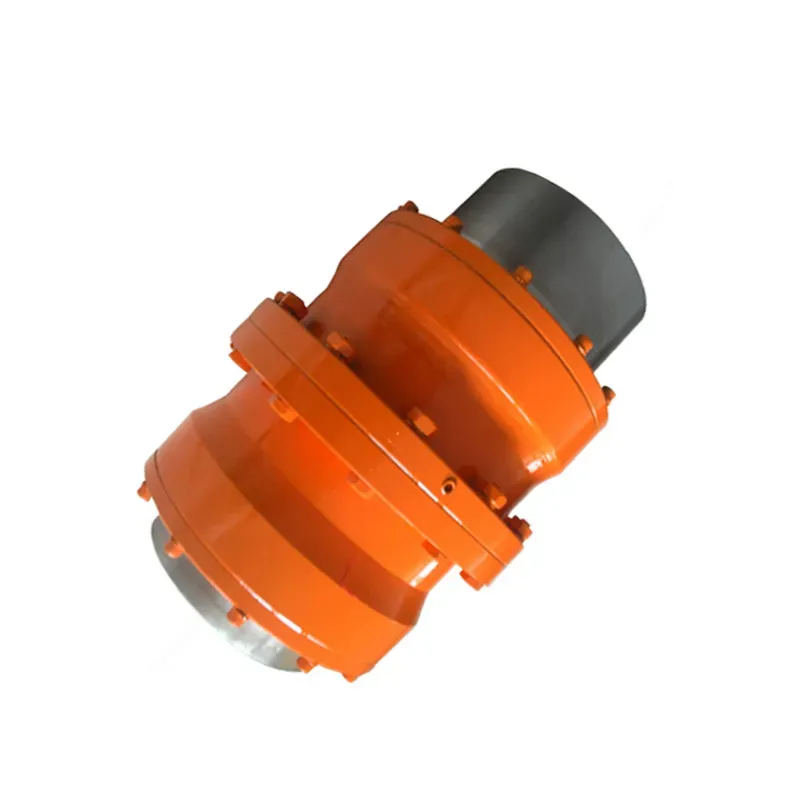

Зубчаста муфта барабанної форми GIGL для важких промислових трансмісій

Якщо для вашого важкого обладнання — прокатних клітей сталеливарного заводу, дробарок цементного заводу або гірничодобувних конвеєрів — потрібна муфта, яка не відступає від високого крутного моменту, Raydafon Replacement ofЗубчаста муфта барабанної форми GIGLстворено саме для цієї роботи.

Зуби у формі барабана, створені для реального використання

Що робить цебарабанна зубчаста муфтавиділятися? Зуби барабанної форми. Вони не просто передають потужність — вони справляються з безладом у реальному використанні. Максимальний крутний момент досягає 2000 кН·м, розміри отворів від 50 мм до 400 мм, допускається кутове зміщення до 1,5 градусів. Крім того, він компенсує осьові та радіальні зрушення, які швидко зношують звичайні муфти.

Сталь 42CrMo з точно заточеними евольвентними зубами

Raydafon виготовляє його з високоміцної сталі 42CrMo, а потім шліфує евольвентні зуби шестерні з високою точністю — таким чином потужність передається плавно, а знос залишається низьким. Це основний продукт для покупців, які шукаютьзубчасті муфти з високим крутним моментом для промислового застосування; він продовжує працювати, навіть коли машини сильно штовхають.

Сертифіковано ISO 9001 і зручне в обслуговуванні

Ця муфта не тільки міцна, але й зручна для обслуговування. Він сертифікований за стандартом ISO 9001. Сітка зубчастого колеса змащена, що знижує вібрацію та продовжує термін служби навіть у запилених шахтах або на спекотних цементних заводах. Його компактна конструкція означає, що встановлення на прокатних станах або конвеєрних приводах не перетворюється на великий проект. Ось чому це найкращий вибір як aміцна барабанна зубчаста муфтаі кращий вибір для нестандартних зубчастих муфт для гірничого обладнання — розміри та обробку поверхні можна пристосувати до ваших налаштувань.

Конкурентоспроможні заводські ціни з Китаю

Фабрика Raydafon знаходиться в Китаї, тому ми балансуємо між високою якістю та розумними цінами. Ми не продаємо універсальну деталь — ми працюємо з вами, щоб підібрати правильну муфту для ваших машин. Менше часу простою, краща ефективність і зчеплення, яке забезпечує рух важкого обладнання.

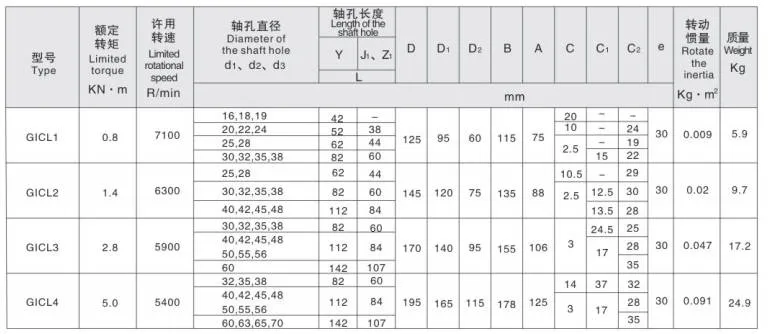

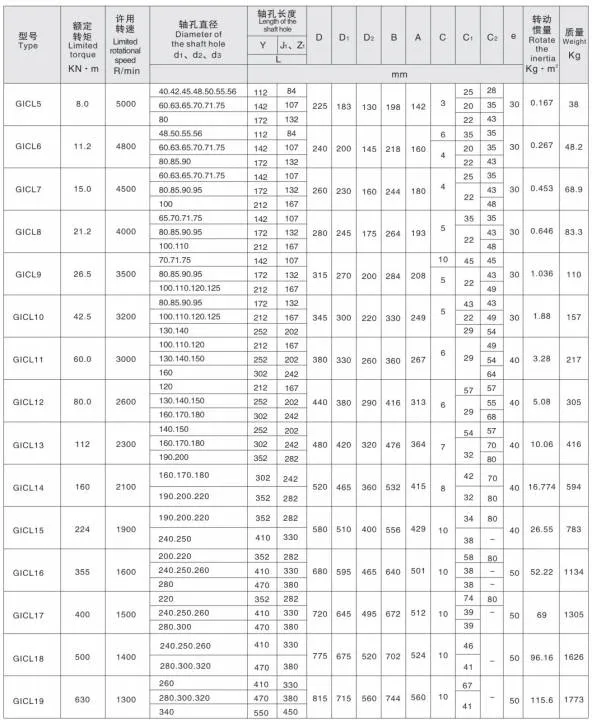

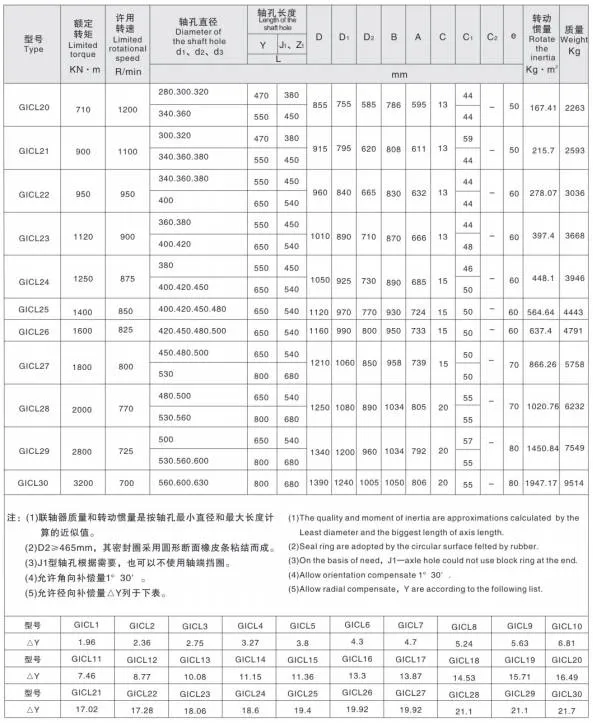

Специфікація продукту

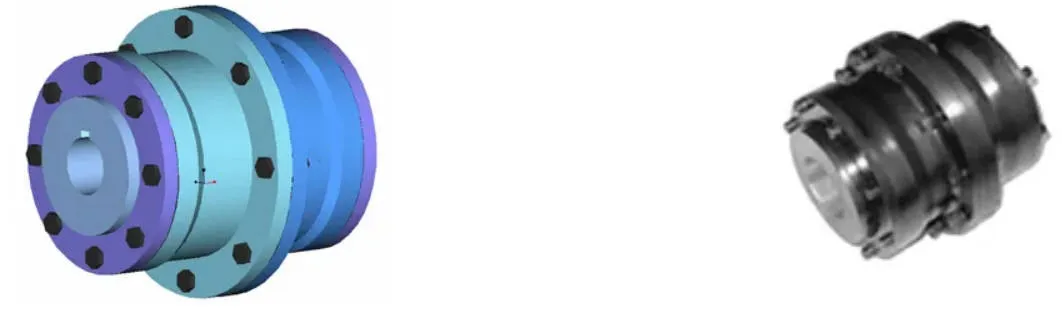

Особливості продукту

Зубчаста муфта барабанної форми GIGL — це високопродуктивний варіант у гнучких системах зубчастої муфти, розроблений для жорстких промислових сценаріїв, де надійна передача потужності не підлягає обговоренню.

На 15–20% вища вантажопідйомність, ніж у муфт із прямим зубом

Що робить це просунутимзубчаста муфта барабанної форминайкращим вибором є його здатність ефективно справлятися з кутовим зміщенням, зберігаючи передачу високого крутного моменту. У порівнянні з зубчастими муфтами з прямим зубом, модель GIGL забезпечує в середньому 15–20% підвищення допустимого навантаження за тих самих умов внутрішнього зовнішнього діаметра муфти та максимального зовнішнього діаметра муфти. Це робить його ідеальним для високонавантажених програм GIGL.

Кутове зміщення до 1°30'

Однією з його найбільших переваг є покращена компенсація кутового зміщення. Коли радіальне зміщення дорівнює нулю, зубчасті муфти з прямим зубом обробляють лише 1°, але барабанна зубчаста муфта GIGL збільшується до 1°30' — покращення на 50%. Це робить його ідеальним для низькошвидкісних середовищ із великим навантаженням, наприкладгірничо-металургійне обладнання, де допуск до зсуву змінює правила гри.

Оптимізований контакт із зубами, низький рівень шуму, подовжені інтервали технічного обслуговування

Поверхня зубів барабанної форми покращує контакт внутрішніх і зовнішніх зубів. Він вирішує загальні проблеми з муфтами з прямими зубами, як-от здавлювання країв і концентрація напруги на кінцях зубів під час кутового зміщення. Водночас він зменшує тертя та знос, знижує рівень шуму та подовжує інтервали технічного обслуговування. Розширена форма зовнішньої зубчастої втулки спрощує збирання та розбирання для бригад технічного обслуговування.

Ефективність передачі 99,7%.

Що стосується ефективності трансмісії, зубчаста муфта барабанної форми GIGL досягає 99,7% — цифра, яка говорить про її надійність для використання в промислових зубчастих муфтах, від конвеєрних систем у виробництві до важкої техніки в будівництві. У зовнішній зубчастій втулці використовуються барабанні зуби для плавного зачеплення, виготовлені з високоякісної сталі з поверхнями зубів середньої твердості для підтримки великих навантажень. Додаткове зміцнення поверхні зубів (HRC ≥ 56) додатково підвищує довговічність. Його легка конструкція зберігає низьку інерцію обертання — ідеально підходить для обладнання, де швидкість і точність мають значення.

Надійне змащення, ущільнення та взаємозамінність

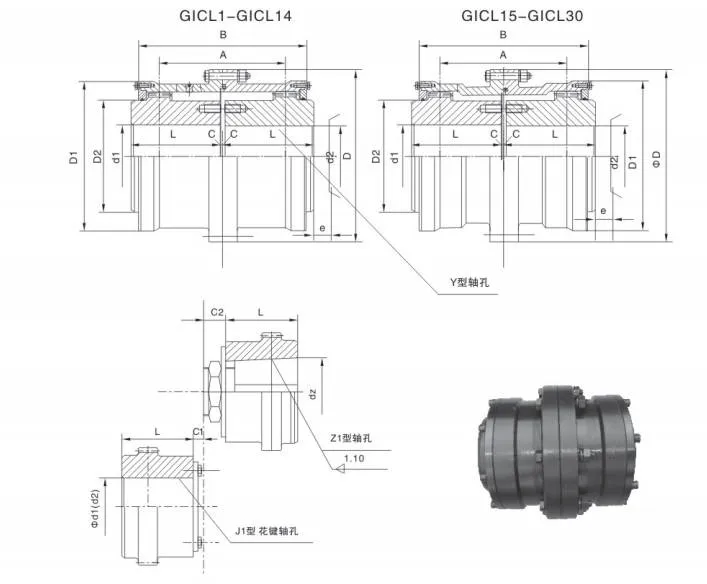

Щоб зубчаста муфта барабанної форми GIGL працювала добре протягом тривалого часу, вона оснащена надійними змащувальними структурами та ущільненнями, які подовжують термін служби та спрощують обслуговування. Його симетрична конструкція забезпечує відмінну взаємозамінність, тому заміна деталей проста. Для високошвидкісних операцій, коли периферійні швидкості перевищують 36 м/с, динамічне балансування запобігає вібрації та забезпечує стабільну роботу. Конфігурації отворів для валу забезпечують гнучкість — комбінування типів Y, Z1 і J1 для різних потреб підключення.

Повний асортимент зубчастих муфт барабанної форми

Райдафон, довіренийвиробник зубчастої муфти, виробляє повний асортимент зубчастих муфт барабанної форми, крім GIGL, включаючи варіанти GICL, GIICL, GICLZ, GIICLZ і NGCL — усі вони відповідають суворим галузевим стандартам, що гарантує якість.

Компактний, жорстко-гнучкий, низький рівень обслуговування

Ця жорстко-гнучка муфта має багато переваг: компактна конструкція, малий радіус повороту, висока вантажопідйомність, найвища ефективність, низький рівень шуму та тривалі цикли обслуговування. Він особливо добре підходить для низькошвидкісних і важких умов експлуатації в металургії (прокатні стани), гірничодобувній промисловості (дробарки), підйомно-транспортних роботах (крани), а також для трансмісії валів нафтової, хімічної промисловості та машин загального призначення.

Примітки до програми

Через його високу жорсткість і гнучкість без еластичності, він не рекомендований для машин, які потребують амортизації вібрації, амортизації або надзвичайно суворого центрування вала, наприклад, для точного обладнання, де навіть невеликі вібрації можуть вплинути на продуктивність.

Сценарії застосування

Зубчаста муфта барабанної форми GIGL широко використовується у важких галузях промисловості, де критично важливі високий крутний момент, допуск до зсуву та довговічність.

Навіщо купувати в Raydafon

Компанія Raydafon розташована в Китаїпостачальник зубчастої муфтиз більш ніж десятирічним досвідом роботи з компонентами механічної трансмісії. Ми збалансовуємо високу якість і конкурентоспроможну заводську ціну, і ми не продаємо універсальні запчастини — ми працюємо з вами, щоб підібрати правильну муфту для ваших машин.

Нестандартні розміри та обробка поверхні

Потрібен певний розмір отвору, зміцнення поверхні зуба (HRC ≥ 56) або індивідуальна конфігурація отвору для валу? Ми підбираємо розміри та обробку поверхні відповідно до ваших точних налаштувань.

Швидка доставка та технічна підтримка

Стандартні моделі доставляються швидко, а наша команда інженерів надає інструкції з встановлення та введення в експлуатацію за запитом. Менше часу простою, краща ефективність і зчеплення, яке забезпечує рух важкого обладнання.
