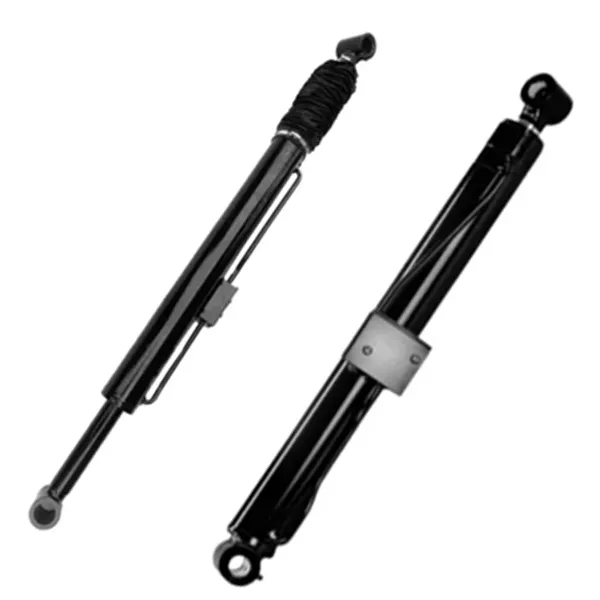

Гідравлічний циліндр верхньої частини важеля стріли
  • Гідравлічний циліндр верхньої частини важеля стрілиГідравлічний циліндр верхньої частини важеля стріли
  • Гідравлічний циліндр верхньої частини важеля стрілиГідравлічний циліндр верхньої частини важеля стріли

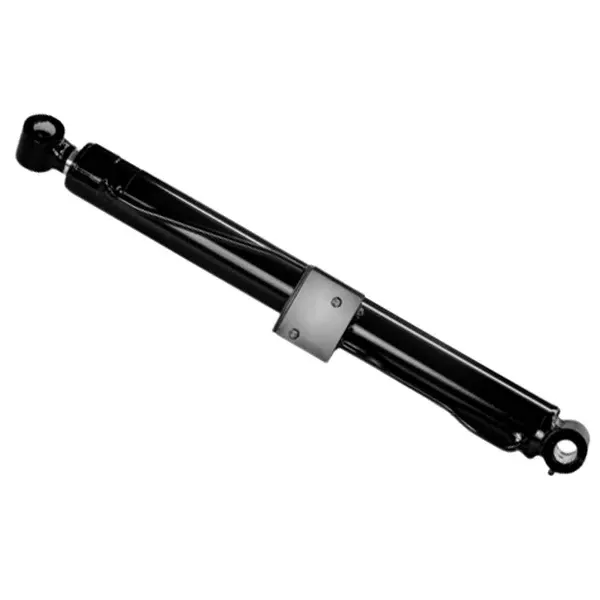

Гідравлічний циліндр верхньої частини важеля стріли

Raydafon є китайським виробником і постачальником гідравлічних циліндрів верхніх важелів підйомників. Цей циліндр верхнього важеля піднімає та розміщує платформу стріли на підйомниках, які використовуються для ремонту електроенергії, муніципального будівництва та встановлення рекламних щитів. Стандартна модель GTHZ210C-620500-000 використовує отвір Φ110 мм, шток Φ75 мм, хід 815 мм, відстань встановлення 1433 мм, робочий тиск 23 МПа, порт 2-Φ9 і вагу 100 кг. Запатентована конструкція з двома поршнями досягає тяги до 2000 кН з похибкою позиціонування, що контролюється в межах ±3 см. Корпус циліндра виготовлений зі спеціальної легованої сталі, кованої та термічно обробленої шість разів, твердість якої на 40% вища, ніж у звичайної сталі. Чотирьохкомпонентна ущільнювальна система використовується для дощу, пилу та соляних бризок із 3-річною безперервною роботою в прибережних умовах. Модульна конструкція зменшує обсяг на 25% і вагу на 18% порівняно з аналогічними продуктами, а інтерфейс швидкого встановлення скорочує час встановлення вдвічі. Підтримуються спеціальний діаметр, хід, відстань встановлення, положення порту та приватна етикетка. Цільова ціна зазвичай є конкурентоспроможною порівняно з імпортними альтернативами, залежно від моделі та кількості. Надішліть номер креслення, необхідну кількість і порт призначення для швидкої пропозиції.
Китай OEM Виробник циліндрів повітряних транспортних засобів

Гідравлічний циліндр верхнього важеля підйомної стріли для підйомних платформ і ремонтних вантажівок

Raydafon є прямим заводським виробником і постачальником гідравлічних циліндрів стрілових вантажівок. Цей верхній важельний циліндр приводить в рух платформу стріли на підйомниках, які використовуються для енергетичного ремонту, муніципального будівництва, встановлення рекламних щитів і обслуговування на великій висоті. Стандартна модель GTHZ210C-620500-000 забезпечує тягу до 2000 кН із запатентованою подвійною поршневою конструкцією, робочим тиском 23 МПа, отвором Φ110 мм, штоком Φ75 мм і ходом 815 мм. Корпус зі спеціальної легованої сталі кований і підданий термічній обробці шість разів для отримання твердості на 40% вище, ніж у звичайної сталі, а чотирикомпонентна система ущільнення витримує дощ, пил, вітер і бризки прибережної солі. Модульна конструкція зменшує обсяг на 25% і вагу на 18% порівняно з аналогічними продуктами. Підтримуються спеціальний діаметр, хід, відстань встановлення, положення порту та приватна етикетка. Щоб отримати пропозицію, надішліть свій номер креслення, необхідну кількість і порт призначення.

2000 кНМаксимальна тяга
23 МПаРобочий тиск
Φ110×Φ75Діаметр × стрижень
815 ммІнсульт

Чому підйомники вибирають цей гідравлічний циліндр верхнього важеля

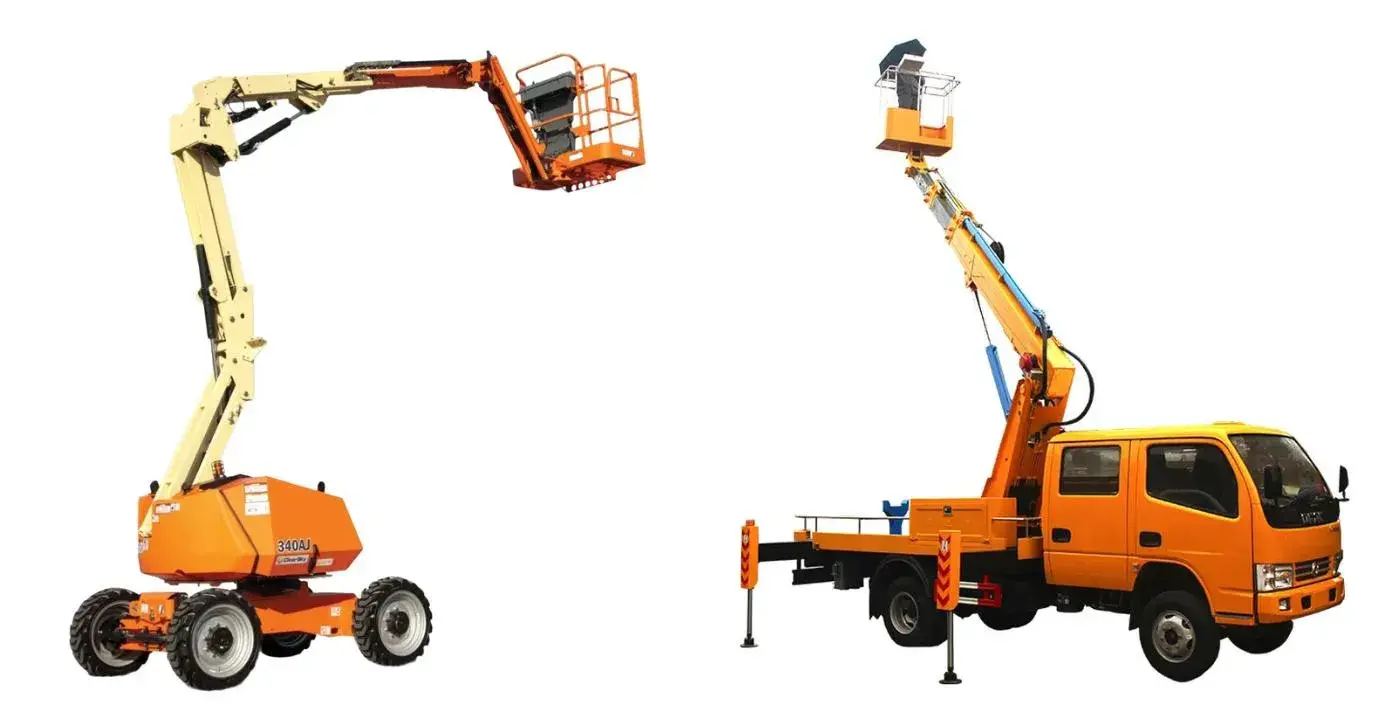

Літаки перевозять працівників на високі посади для ремонту електроенергії, заміни вуличного освітлення, встановлення рекламних щитів і обслуговування будівлі. Циліндр плеча — це основний гідравлічний компонент, який піднімає й утримує платформу. Якщо він втрачає тягу, дрейфує під навантаженням або витікає масло, весь транспортний засіб стає ненадійним під час роботи на великій висоті.

Компанія Raydafon створює гідравлічний циліндр верхнього важеля стріли для цих умов. Запатентована конструкція з подвійним поршнем досягає тяги до 2000 кН і може стабільно піднімати робочу платформу на 50 м, похибка позиціонування контролюється в межах ±3 см. Для корпусу циліндра використовується спеціальна легована сталь, яка була кована та піддана термічній обробці шість разів, завдяки чому твердість на 40% вища, ніж у звичайної сталі. Чотирьохкомпонентна ущільнювальна структура стійка до сильного дощу, пилу, сильного вітру та прибережних соляних бризок, і була перевірена при безперервному прибережному використанні протягом 3 років без витоку.

Для покупців, які порівнюють постачальників, Raydafon пропонує пряме заводське ціноутворення, виробництво OEM і стабільну якість партії. Якщо ви також купуєте циліндри нижнього важеля або відповідні гідравлічні компоненти літальних машин, перегляньте повнийГідравлічні циліндри повітряних транспортних засобівкатегорія таГідравлічний циліндр нижнього важеля стрілисторінку.

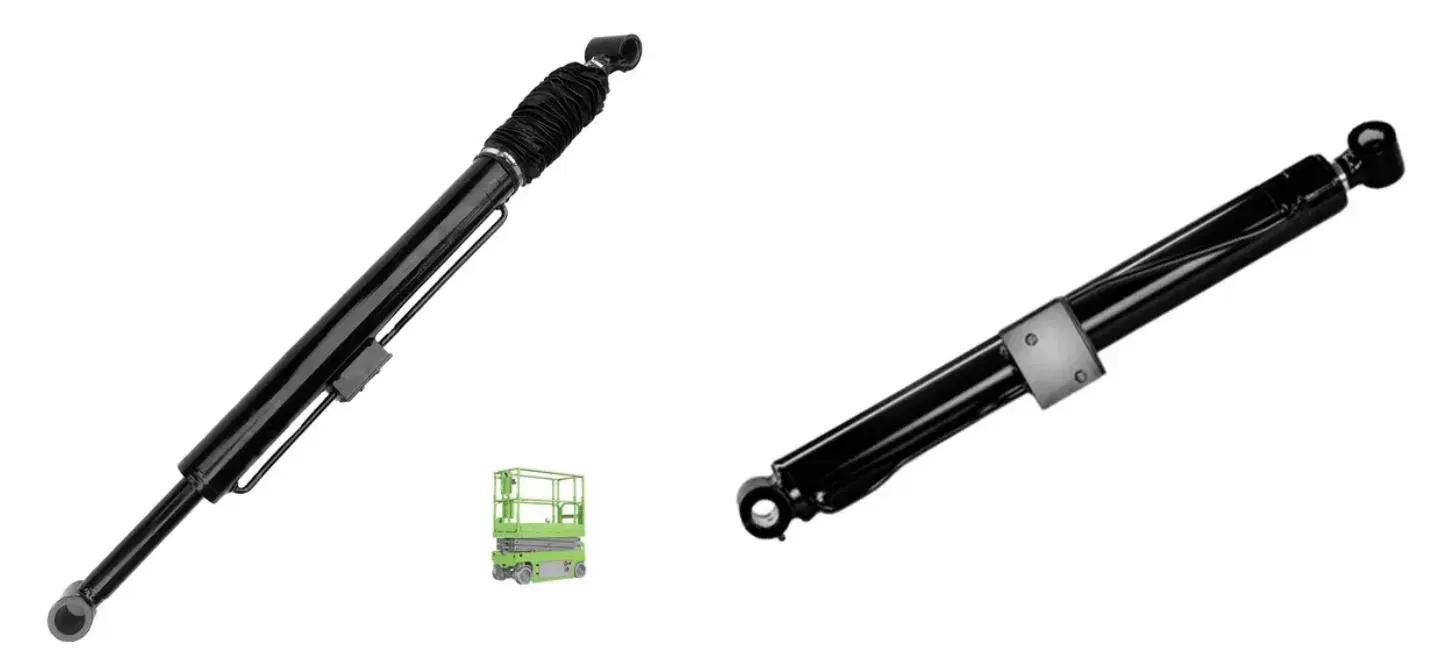

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Гідравлічний циліндр верхнього плеча для стрілових підйомників і підйомних платформ

Стандартна модель і технічні розміри

Стандартний циліндр верхнього важеля, наведений нижче, охоплює звичайне застосування підйомників і підйомників. Якщо ваше обладнання використовує іншу схему кріплення, надішліть номер креслення OEM або фізичний зразок для зворотного проектування та індивідуального виробництва.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Посилання на розміри стандартного циліндра верхнього плеча моделі GTHZ210C-620500-000
Назва циліндра Номер креслення Діаметр отвору D Діаметр стрижня d Інсульт С Відстань встановлення L Робочий тиск Інтерфейс М вага
Передпліччя циліндр GTHZ210C-620500-000 Φ110 мм Φ75 мм 815 мм 1433 мм 23 МПа 2-Φ9 100 кг

Потрібен інший отвір, хід, монтажна відстань або положення порту? Raydafon може виготовити на замовлення гідравлічний циліндр верхнього плеча за вашим кресленням. Відносно циліндрів відповідного мобільного обладнання дивГідравлічні циліндри мобільних кранівкатегорія.

Основні характеристики продуктивності

01

Супер потужність для підйому на велику висоту

Запатентована двопоршнева конструкція досягає тяги до 2000 кН. Піднімає платформу на 50 м з контролем похибки позиціонування в межах ±3 см, підтримуючи точне підключення проводів на великій висоті та обслуговування.

02

Загартований для суворих умов

Корпус зі спеціальної легованої сталі, кований і термічно оброблений шість разів, твердість на 40% вища, ніж звичайна сталь. Чотирикратне композитне ущільнення справляється з сильним дощем, пилом, сильним вітром і бризками прибережної солі.

03

Надійність, перевірена на практиці

Безперервна 3-річна робота в середовищі прибережних соляних бризок без витоку. Під час сезону тайфуну муніципальна компанія використовувала цей циліндр під час роботи та підтримувала стабільну роботу.

04

Легкий і гнучкий

Об’єм зменшився на 25%, а вага – на 18% порівняно з аналогічними продуктами. Підходить для різних типів повітряних транспортних засобів і зменшує навантаження на конструкцію стріли.

05

Швидкий інтерфейс встановлення

Дизайн інтерфейсу швидкого встановлення скорочує час встановлення вдвічі. Звичайні майстри можуть завершити заміну приблизно за півгодини, дотримуючись інструкцій.

06

Налаштування OEM

Індивідуальний діаметр, стрижень, хід, відстань встановлення, розташування масляного порту, упаковка під приватну торгову марку та виробництво масових замовлень для різних типів повітряних транспортних засобів.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Ущільнення циліндра плеча та модульна структура

Застосування в енергетичному ремонті, комунальному будівництві та висотних роботах

Система живлення Технічне обслуговування високовольтних опор та підстанцій

Циліндр видає тягу 1800 кН, щоб підняти робочу платформу на 30 м, з похибкою позиціонування в межах ±2 см. Навіть в умовах шторму 5-го рівня вбудована система стабілізації регулює тягу в реальному часі, щоб утримувати платформу стабільною для підключення до лінії та заміни обладнання.

Муніципальний Встановлення вуличного освітлення та рекламних щитів

Модульна конструкція підходить для різних типів транспортних засобів, а положення масляного отвору можна гнучко регулювати. У проекті реконструкції доріг одна робоча машина завершила заміну 20 вуличних ліхтарів за один день, з підвищенням ефективності на 40% порівняно з попередніми методами.

будівля Обслуговування фасадів та багатоповерхівок

Стабільна тяга і точне позиціонування підтримують миття вікон, ремонт фасадів і встановлення вивісок на висоті. Чотирикратне ущільнення протистоїть дощу, пилу та вітру під час зовнішніх робіт.

OEM і вторинний ринок Ринок OEM і ремонту повітряних транспортних засобів

Виробники підйомників, ремонтні майстерні та постачальники післяпродажного обслуговування можуть замовити стандартні моделі або індивідуальні циліндри для верхнього плеча з упаковкою під торговою маркою. Якщо ви також працюєте з гідравлічними системами навантажувачів, дивГідравлічний циліндр навантажувачадіапазон.

Докази якості, тестування та підтримка експорту

Облік матеріалу та термічної обробки

Корпус зі спеціальної легованої сталі, шість разів кування та термічної обробки, твердість на 40% вища, ніж у звичайної сталі. Матеріальні записи можуть бути надані разом з масовими відправленнями.

Випробування тиску та тяги

Перед упаковкою кожен циліндр перевіряється на герметичність, плавність ходу та підгонку портів. Характеристики тяги перевіряються на номінальний тиск.

Перевірка розмірів

Діаметр отвору, штока, хід, монтажна відстань і розміри порту записуються на основі замовленого креслення або зразка клієнта.

Експортна упаковка

Циліндри заповнені антикорозійним маслом і захисними торцевими кришками. Оптові замовлення можна розмістити на палетах і зв’язати для морських, авіаперевезень або експрес-доставки.

Індивідуальний процес замовлення OEM

Крок 01 Надішліть деталі заявки

Укажіть тип обладнання, номер креслення, отвір, шток, хід, відстань встановлення, розмір порту, кількість і порт призначення.

Крок 02 Огляд моделі

Raydafon перевіряє, чи підходить модель GTHZ210C-620500-000 або спеціальний циліндр для плеча вашому обладнанню.

Крок 03 Затвердження зразка та креслення

Для OEM-проектів Raydafon виконує реверсивну технологію зразка та підтверджує розміри перед масовим виробництвом.

Крок 04 Виготовлення та пропозиція

Після затвердження креслення Raydafon надає цінову пропозицію FOB Нінбо, графік виробництва та деталі упаковки.

Часті запитання

Що таке гідравлічний циліндр верхньої частини важеля стріли?

Гідравлічний циліндр верхньої частини стріли підйомника — це гідравлічний привід, який приводить у рух верхню стрілу підйомника або підйомної платформи. Він піднімає та розміщує робочу платформу, щоб працівники могли безпечно виконувати ремонт електроенергії, муніципальне будівництво, установку рекламних щитів та інші роботи на великій висоті. Це один із основних гідравлічних компонентів системи підйому стріли.

Яку стандартну модель випускає Raydafon?

Raydafon випускає стандартну модель GTHZ210C-620500-000 з діаметром отвору Φ110 мм, стрижнем Φ75 мм, ходом 815 мм, відстанню установки 1433 мм, робочим тиском 23 МПа, портом 2-Φ9 і вагою 100 кг. Індивідуальний діаметр отвору, шток, хід, відстань встановлення та положення порту доступні на кресленнях OEM або фізичних зразках.

Який поштовх може створити цей циліндр плеча?

Запатентована двопоршнева конструкція досягає максимальної тяги до 2000 кН і може стабільно піднімати робочу платформу до 50 м. Під час технічного обслуговування енергетичної системи циліндр видає потужну тягу 1800 кН, щоб підняти платформу на 30 м, з похибкою позиціонування, що контролюється в межах ±2 см, і підтримує стабільність в умовах шторму 5 рівня.

Які матеріали та система ущільнення використовуються?

Корпус циліндра виготовлений зі спеціальної легованої сталі, кованої та термічно обробленої шість разів, твердість якої на 40% вища, ніж у звичайної сталі. Чотирикомпонентна ущільнювальна конструкція протистоїть сильному дощу, пилу, сильному вітру та бризкам прибережної солі. Циліндр безперервно використовувався протягом 3 років у прибережних соляних бризках без витоку.

Чи може Raydafon виробляти на замовлення OEM циліндри для плеча?

так Raydafon підтримує виробництво OEM за кресленнями клієнтів або фізичними зразками. Індивідуальний діаметр, шток, хід, відстань встановлення, розташування масляного порту, упаковка приватної торгової марки та масове виробництво доступні для різних типів повітряних транспортних засобів.

Яка інформація потрібна для пропозиції?

Надішліть номер креслення або наявні деталі зразка, діаметр отвору, діаметр стрижня, хід, установчу відстань, робочий тиск, розмір порту, кількість замовлення та порт призначення. Raydafon відповість із пропозицією FOB Нінбо та терміном виконання.

Як зробити запит на зразок або оптове замовлення?

Скористайтеся формою запиту на цій сторінці або зв'яжіться з Raydafon по телефону, електронною поштою або WhatsApp. Вкажіть необхідну модель, номер креслення, кількість і застосування. Команда продажів підтвердить наявність зразків, графік масового виробництва та деталі упаковки.

Готові придбати гідравлічні циліндри верхньої частини важеля стріли?

Надішліть свій номер креслення, вимоги до отвору/стрижня/ходу, робочий тиск, розмір порту, кількість замовлення та порт призначення. Raydafon підтвердить стандартну модель або розробить індивідуальний гідравлічний циліндр верхнього плеча, а потім надасть цінову пропозицію FOB Ningbo із часом виконання та деталями упаковки.
