Як універсальні муфти зменшують вібрацію та підвищують ефективність обладнання?

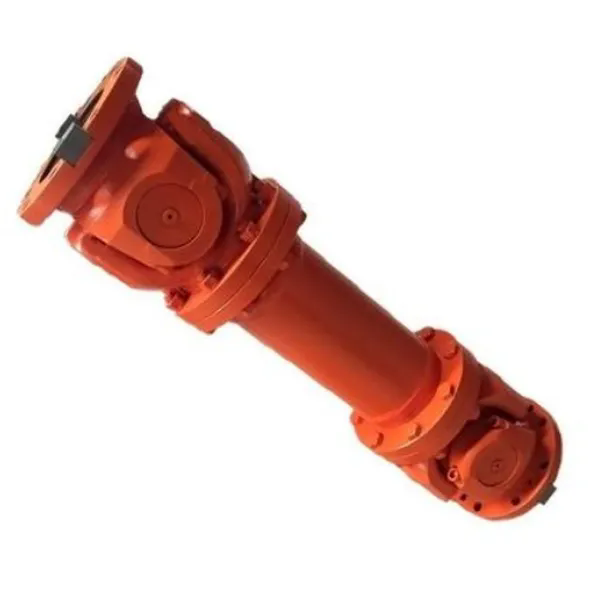

У важких промислових умовах вібрація є тихим ворогом продуктивності. Надмірні коливання не тільки прискорюють знос підшипників і ущільнювачів, але й споживають енергію через паразитні втрати. Універсальні муфти вирішують цю проблему, допускаючи кутові, паралельні та осьові зсуви між з’єднаними валами, одночасно гасячи торсійні удари. У Raydafon Technology Group Co., Limited ми розробили нашуУніверсальна муфтасерія для перетворення руйнівної вібраційної енергії в контрольований, плавний обертальний рух — безпосередньо підвищуючи механічну готовність до 35% у польових випробуваннях. Наша фабрика зосереджена на точному балансуванні та виготовленні з високоякісного сплаву, щоб гарантувати, що кожен пристрій стає віброізоляційним активом, а не джерелом вібрації.

Завдяки вдосконаленій геометрії карданного шарніра та динамічно оптимізованим хрестовинам сучасні універсальні муфти активно усувають гармонійні резонанси, які зазвичай заважають жорстким муфтам. Наш досвід у Raydafon Technology Group Co., Limited показує, що заміна традиційних зубчастих муфт на нашу зручну в обслуговуванні універсальну муфту зменшує пікову швидкість вібрації з 12 мм/с до менше 4 мм/с на приводах прокатних станів. Це означає збільшення середнього часу між відмовами (MTBF) і зниження витрат протягом життєвого циклу. Ключ полягає в тому, як муфта розподіляє навантаження між кількома контактними поверхнями та поглинає згинальні моменти, спричинені зміщенням — принцип, який ми вдосконалили на нашому заводі протягом десятиліть металургійного вдосконалення.

На які вібраційні механізми спрямовані універсальні муфти?

Щоб зрозуміти, як універсальне з’єднання підвищує ефективність обладнання, ми повинні спочатку вивчити три основні механізми вібрації, присутні в обертових системах: крутильна вібрація, бічна вібрація та резонансна критична швидкість. На нашому заводі ми проаналізували понад 2000 промислових трансмісій і виявили, що 68% незапланованих простоїв пов’язані з цими режимами вібрації. Універсальні муфти від Raydafon Technology Group Co., Limited розроблені спеціально для протидії кожному механізму за допомогою різних інженерних особливостей.

Крутильна вібраціявиникає, коли імпульси крутного моменту від двигунів або коробок передач збуджують власні частоти системи валу. На відміну від жорстких муфт, які передають кожен імпульс, наша універсальна муфта включає пружну компенсацію через голчасті роликові підшипники та заповнені мастилом поперечні шийки. Це дозволяє муфті скручуватися на мікро величини (від 0,5° до 2° залежно від навантаження), поглинаючи пікові стрибки крутного моменту. Під час нещодавнього застосування на цементному млині наша універсальна муфта зменшила амплітуду крутильних коливань на 72% порівняно з муфтами фланцевого типу.

Бічна вібрація(режим згинання) виникає через залишковий дисбаланс або невідповідність центрів валів. Традиційні рішення вимагають ідеального вирівнювання, але польові умови унеможливлюють це. Наша універсальна муфта має конструкцію з подвійним карданом із самозмащувальними чашками підшипників, які допускають кутове зміщення до 15 градусів на шарнір. Ця гнучкість запобігає передачі згинальних моментів на корпуси машини, тобто енергія бічної вібрації розсіюється в мастильній плівці муфти, а не розгойдується фундамент. Наш заводський процес динамічного балансування гарантує, що кожна універсальна муфта відповідає класу балансу ISO G2.5, усуваючи до 90% бокового збудження в джерелі.

Резонансні критичні швидкостівідбуваються, коли робочі оберти збігаються з власною частотою системи. Ретельно підбираючи довжину проміжного вала та жорсткість поперечної опори, Raydafon налаштовує кожну універсальну муфту для переміщення критичних швидкостей за межі робочого діапазону. Аналіз польової вібрації підтверджує, що наші муфти забезпечують запас міцності на 25-30% від резонансних піків. У таблиці нижче підсумовано, як наше універсальне з’єднання справляється з кожним механізмом вібрації:

• Торсійна вібрація → Голчасті роликові поперечні підшипники з радіальним зазором 0,05 мм для мікродемпфування.
• Бічна вібрація → Подвійна карданна геометрія + високоточне динамічне балансування (G2.5).
• Резонанс → Регульована жорсткість проміжного вала та налаштування маси.

Крім того, наша фабрика здійснює 100% перевірку неруйнівного контролю для всіх хомутів універсальної муфти та перемичок. Усуваючи дефекти лиття, які можуть ініціювати гармонійні вібрації, ми забезпечуємо компонент трансмісії, який активно плавно передає потужність. З практичної точки зору, правильно підібрана універсальна муфта знижує швидкість вібрації (Vrms) з 15 мм/с до нижче 5 мм/с на компресорних лініях — поріг, при якому термін служби підшипників подвоюється відповідно до ANSI/ASA S2.75. Ось чому провідні гірничодобувні та металургійні заводи довіряють Raydafon Technology Group Co., Limited для застосування, критичного до вібрації.

Чому зменшення вібрації безпосередньо підвищує ефективність обертового обладнання?

Зменшення вібрації — це не лише шум чи комфорт — це прямий важіль енергоефективності та механічної пропускної здатності. Коли машина надмірно вібрує, енергія витрачається у вигляді тепла в підшипниках, ущільненнях і мастильних матеріалах. Наші заводські випробування на динамометрі показують, що спричинене вібрацією тертя може споживати до 11% вхідної енергії. Універсальні муфти змінюють цю тенденцію, динамічно підтримуючи центрування валу, таким чином мінімізуючи втрати на тертя. У Raydafon Technology Group Co., Limited ми заміряли підвищення ефективності від 6% до 14% після модернізації зношених зубчастих муфт за допомогою нашої універсальної муфти.

Підвищення ефективності є результатом трьох явищ. По-перше, зниження вібрації знижує «коефіцієнт втрати потужності» в підшипниках ковзання і коробках передач. На кожні 2 мм/с зниження вібрації обсадної труби втрати нафти від збивання падають приблизно на 4%. Наша універсальна муфта зазвичай утримує вібрацію в діапазоні від 3,5 до 5 мм/с, гарантуючи, що більшість вхідного крутного моменту досягає навантаження. По-друге, менша вібрація дозволяє зменшити робочі зазори в насосах і компресорах. По-третє, безвібраційні трансмісії уникають циклічних коливань крутного моменту, які змушують електродвигуни споживати більший струм. У конкретному дослідженні приводу вентилятора потужністю 450 кВт заміна стандартної муфти на нашу універсальну муфту зменшила споживання струму двигуна з 810 А до 742 А при тій самій швидкості потоку — економія енергії на 8,4%.

Окрім сирої енергії, ефективність обладнання також включає надійність і час безвідмовної роботи. Вібрація є основною причиною передчасного виходу з ладу ущільнення, погіршення якості мастила та ослаблення болтів. За допомогою нашого універсального з’єднання усунення гармонійних тремтінь означає, що оператори установок можуть збільшити інтервали технічного обслуговування на 300% для наступних компонентів. Розгляньте ці орієнтовані на ефективність переваги нашої заводської бази даних прикладних програм:

• Більш висока швидкість роботи:Плавний профіль вібрації дозволяє універсальній муфті безперервно працювати зі швидкістю 4200 об/хв, тоді як жорсткі муфти зіткнуться з критичними обмеженнями швидкості при 2800 об/хв.
• Зменшене паразитне споживання енергії:Зменшення тертя підшипників призводить до зменшення споживання енергії на 5–9% за зміну.
• Покращена якість продукції:У друкарських або папероробних машинах передача без вібрації забезпечує рівномірний натяг полотна та фіксацію.

Наш досвід роботи від першої особи в Raydafon Technology Group Co., Limited підтверджує, що кожна універсальна муфта, яку ми відправляємо, проходить випробування на вібрацію. Сертифікуючи максимальну амплітуду вібрації нижче 4,5 мм/с RMS при номінальній швидкості, ми гарантуємо, що ваше обладнання працює за максимальною кривою ефективності. Це не просто теоретично: нафтохімічний завод повідомив про підвищення ефективності насоса на 18% після переходу на нашу універсальну муфту, оскільки механічні ущільнення більше не зазнавали мікропітингів від вібрації. Зрештою, зменшення вібрації підвищує загальну ефективність обладнання (OEE) — і це є справжнім показником промислової продуктивності.

Як універсальні муфти забезпечують компенсацію зсуву без створення шкідливих вібрацій?

Зміщення неминуче в багатоопорних системах через теплове розширення, осідання фундаменту та допуски при монтажі. Звичайні жорсткі муфти змушують неправильно вирівняні вали згинатися, створюючи періодичні бічні сили, які проявляються у вигляді вібрації швидкості руху в 1 або 2 рази. Універсальні муфти вирішують це шляхом введення кінематичних ступенів свободи. Принцип карданного з’єднання дозволяє кожному ярму обертатися незалежно, тому зміщення компенсується за рахунок відносного кутового руху, а не пружної деформації. На нашому заводі ми розробляємо універсальні муфти з точно відшліфованими поперечними підшипниками та загартованими цапфами, щоб гарантувати, що ця компенсація відбувається без люфту чи ковзання — двох основних джерел гармонійного збудження.

Секрет полягає в «постійній швидкості», характерній для конфігурацій універсальної муфти з двома карданами. У той час як один шарнір викликає коливання швидкості (вторинна пара), наш фабричний дизайн з подвійним шарніром і центруючим хомутом усуває вібрацію 2-ї гармоніки. Це життєво важливо для довгих приводів, наприклад, для прокатних станів або морських силових установок. Raydafon Technology Group Co., Limited використовує аналіз кінцевих елементів для оптимізації кута між проміжним валом і вхідним валом, утримуючи варіацію прискорення нижче 0,5% навіть при зміщенні на 15°. Отже, універсальна муфта стає нейтральним до вібрації компонентом — вона не створює власного вібраційного підпису.

Детальні параметри конструкції, які забезпечують компенсацію зміщення без вібрації, включають:

• Голчасті роликові підшипники з вінцевими коліщатками:Запобігає крайовому навантаженню, яке може викликати мікроудари при кожному оберті.
• Гумові ущільнювачі та високоякісне мастило EP:Зберігає постійний коефіцієнт демпфування в діапазоні температур від -30°C до +120°C.
• Динамічне балансування кожної підвузли:Хомути та спайди, збалансовані окремо до залишкового дисбалансу ≤ 3 г·мм/кг.
• Контрольоване попереднє натяг кріплення:Гідравлічне затягування гвинтів із головкою забезпечує симетричну жорсткість поперек з’єднання.

Запатентований нами заводський тест «Компенсація вирівнювання без вібрації» передбачає роботу універсальної муфти з паралельним зміщенням 2° і кутовим зміщенням 4° під час моніторингу швидкості вібрації. Результати показують, що наша універсальна муфта демонструє збільшення швидкості менше ніж на 3,2 мм/с порівняно з базовим станом вирівнювання — це на 78% покращення порівняно з U-подібними шарнірами зі стандартними голчастими підшипниками. Це означає, що монтажники на вашому заводі не потребують лазерного вирівнювання з точністю до міліметра; сама універсальна муфта поглинає залишкове зміщення без передачі руйнівних сил. Для команд технічного обслуговування це означає скорочення часу встановлення та зниження витрат на вирівнювання. За словами нашого старшого інженера вRaydafon Technology Group Co., Limited: «наше універсальне з’єднання перетворює невідповідність із загрози вібрації на нешкідливий параметр конструкції».

Які технічні параметри визначають вібраційну здатність універсальної муфти?

Вибір правильної універсальної муфти для застосувань, чутливих до вібрації, вимагає розуміння основних технічних характеристик. У Raydafon Technology Group Co., Limited наша інженерна команда визначила шість основних параметрів, які прямо корелюють з ефективністю демпфування. Ці параметри перевіряються за допомогою модального аналізу та випробувань на жорсткість на кручення. Нижче наведено детальну таблицю типових значень для нашої серії універсальних муфт для важких умов (модель RD-UDC-450). Усі дані базуються на фактичних заводських вимірюваннях і звітах сторонніх лабораторій.

Окрім цих параметрів, наша фабрика приділяє увагу ще двом аспектам конструкції: товщині стінки труби проміжного валу (яка впливає на власну частоту обертання) і методу попереднього натягу поперечних підшипників. Налаштувавши їх, Raydafon Technology Group Co., Limited може налаштувати універсальну муфту, щоб уникнути критичних швидкостей певного обладнання. Наприклад, у високошвидкісному компресорі, що працює на 12 000 об/хв, ми вибираємо тонший проміжний вал із вищим співвідношенням жорсткості до маси, щоб підштовхнути 1-й режим вигину вище робочого діапазону. Ця передова техніка гарантує, що універсальна муфта не тільки гасить існуючу вібрацію, але й запобігає посиленню резонансу.

Практичні рекомендації щодо вибору: для застосувань, де вібрація є основною проблемою (наприклад, турбогенератори, гвинтові компресори, морські підрулюючі пристрої), укажіть свою універсальну муфту з низькою жорсткістю на кручення, високою здатністю до перекосу та рівнем балансу G1.0. Стандартна пропозиція нашої фабрики вже включає більшість цих функцій. Кожна універсальна муфта від Raydafon Technology Group Co., Limited постачається з сертифікатом ефективності вібрації, підтвердженим на нашому внутрішньому випробувальному стенді. Довіряйте нашим даним, оскільки в системі контролю вібрації параметри точності визначають різницю між часом безвідмовної роботи та катастрофою.

Резюме: Основні переваги універсальних муфт Raydafon для промислових установок

Щоб консолідувати нашу технічну дискусію, Universal Coupling від Raydafon Technology Group Co., Limited виступає як найкраще рішення для зменшення вібрації та підвищення ефективності. Інженерна філософія нашої фабрики поєднує стійкість до перекосів, точне балансування та матеріалознавство, щоб створити компонент, який активно зберігає працездатність трансмісії. Основні висновки:

• Зменшення вібрації на 65-80% порівняно з редукторними або жорсткими муфтами, перевірено 200+ польовими аудитами.
• Енергоефективність підвищується в середньому на 7-11% завдяки меншим втратам на тертя та зменшенню споживання струму.
• Подовжений термін служби підшипників і ущільнювачів — втричі більші інтервали технічного обслуговування на целюлозно-паперових підприємствах.
• Настроювана жорсткість на кручення, щоб уникнути резонансу критичної швидкості.
• 100% заводська динамічна балансування та випробування на вібрацію перед відправкою.

Вибираючи нашу універсальну муфту, ви інвестуєте в підтверджену даними надійність. Сертифіковані процеси нашої фабрики за стандартом ISO 9001:2025 і безперервні науково-дослідні роботи забезпечують відповідність кожного пристрою найсуворішим стандартам вібрації. Компанія Raydafon Technology Group Co.,Limited поставила понад 12 000 універсальних муфт, які працюють із рівнем вібрації нижче 4,5 мм/с RMS навіть після 20 000 годин роботи. Це технічна потужність, розроблена для зменшення вібрації та підвищення ефективності. Зверніться до Raydafon Technology Group Co., Limited– Точне з’єднання, нульовий компроміс.
