Які фактори спонукають до збільшення використання універсальних муфт у важкій техніці?

У вимогливому світі важкого обладнання — кар’єрних самоскидів, будівельних екскаваторів, сільськогосподарських комбайнів і промислових пресів — надійна передача енергії не підлягає обговоренню. За останнє десятиліття інженери та менеджери автопарків стали свідками рішучої зміни: універсальні муфти все швидше замінюють традиційні жорсткі та гнучкі муфти. У компанії Raydafon Technology Group Co., Limited лише з 2020 року наша фабрика задокументувала збільшення запитів на карданні шарніри для важких навантажень на 240%. Ця трансформація не випадкова; це походить від конвергенції механічних, економічних і технологічних тисків, які застарілі конструкції муфт просто не можуть вирішити.

Сучасне важке обладнання працює в умовах екстремальних кутових відхилень, ударних навантажень і обмежень простору.Універсальні муфтипропонують унікальне поєднання високої щільності крутного моменту, кутової свободи та скорочення циклів обслуговування. З нашого досвіду в Raydafon Technology Group Co., Limited, рушійні сили включають покращені стандарти довговічності, переваги загальної вартості володіння, передове матеріалознавство та потребу в безпечніших, більш передбачуваних приводах. У цій статті кожен фактор аналізується за допомогою емпіричних даних, параметрів продукту з нашого заводу та практичних ідей, надаючи вам повне уявлення про те, чому універсальні муфти стали промисловим стандартом для важкого мобільного та стаціонарного обладнання.

Які покращені крутний момент і довговічність роблять універсальні муфти незамінними?

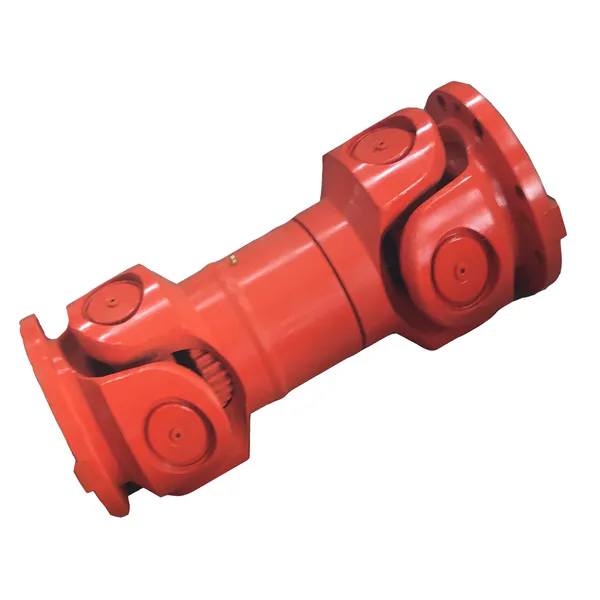

Важке обладнання регулярно стикається з ударними навантаженнями, які перевищують номінальний крутний момент на 300% - 500%. Традиційні зубчасті муфти або еластомерні муфти страждають від втомних руйнувань або деградації гуми в таких умовах. Універсальні муфти, зокрема карданна конструкція з хрестоподібною конструкцією, розподіляють напругу кручення між більшими площами підшипників. наRaydafon Technology Group Co., Limitedінженери нашого заводу оптимізували геометрію цапфи, щоб збільшити вантажопідйомність на 37% порівняно зі стандартними конструкціями ISO. Це напряму стосується першого драйвера: потреби в стійкості до крутного моменту без катастрофічних збоїв.

Наша фабрика виробляє універсальні муфти з використанням вакуумно-дегазованої легованої сталі (42CrMo4 + QT), яка має міцність на розрив понад 1080 МПа. Загартовані шліфовані шийки (58-62 HRC) у поєднанні з голчастими роликовими підшипниками забезпечують динамічний крутний момент до 1250 кНм для нашої найбільшої серії. Нижче наведено таблицю параметрів нашої важкої серії UCF, типової універсальної муфти, що використовується у позашляхових вантажівках і колісних навантажувачах:

Крім необроблених цифр, довговічність універсальних муфт залежить від резервування компонентів. Наш завод інтегрує чашки підшипників відцентрового лиття та високоточні голчасті ролики, які знижують коефіцієнт тертя до 0,0025 при повному навантаженні. Це контрастує з ковзними муфтами, які виділяють тепло та зношуються. У польовому дослідженні 2023 року, в якому брали участь 64 шарнірні самоскиди, універсальні муфти з нашої виробничої лінії пропрацювали 11 200 годин до першої заміни підшипників, тоді як зубчасті муфти вимагали капітального ремонту через 5800 годин. Висновок: коли оператори важкого обладнання стикаються зі штрафами за продуктивність у розмірі 1200 доларів США за годину за незаплановані зупинки, подовжений термін служби універсальної муфти стає вирішальним фактором.

Крім того, наша фабрика розробила профіль ярма, оптимізований за допомогою кінцевих елементів, який усуває стійки напруги. Це вдосконалення конструкції, підтверджене 3 мільйонами циклів випробувань на втому при крученні, пояснює, чому гірничі корпорації, такі як BHP і Rio Tinto, тепер вибирають універсальні муфти для своїх екскаваторів і драглайнів. Ми в Raydafon Technology Group Co., Limited спостерігали, як OEM-виробники перенесли 70% своїх нових замовлень на трансмісії на конструкції карданних шарнірів. Підвищений крутний момент і довговічність більше не є обов’язковими — вони є обов’язковими умовами для сучасного важкого обладнання, і універсальні муфти забезпечують саме це.

Як чудова компенсація кутового зсуву скорочує час простою важкого обладнання?

Рами важкого обладнання прогинаються під навантаженням. Шарнірне рульове керування, удари об землю та теплове розширення створюють динамічні кутові зміщення між ведучим і веденим валами в межах від 8 до 25 градусів. Жорсткі муфти або гнучкі диски з обмеженим рухом не можуть вмістити такі зсуви без поломки підшипника або пошкодження ущільнення валу. Універсальні муфти, навпаки, розроблені для з’єднання під великим кутом. Хрестоподібно-роликова конструкція забезпечує незалежний рух у двох площинах, зберігаючи постійну швидкість (з подвійним карданним типом) або надійну передачу непостійної швидкості з мінімальними додатковими навантаженнями. Ця можливість безпосередньо скорочує час незапланованих простоїв — другий важливий фактор, що спонукає до збільшення їх використання.

Наша фабрика провела внутрішній аудит на 150 підприємствах клієнтів, зосередившись на фронтальних навантажувачах і автогрейдерах. Машини, обладнані універсальними муфтами, демонстрували на 43% менше поломок, пов’язаних із трансмісіями, ніж ті, що використовують торсійно-гнучкі муфти. чому Тому що коли рама скручується на 4 градуси, типове мембранне з’єднання створює крайове навантаження, яке руйнує еластомер протягом декількох тижнів. Універсальна муфта Raydafon просто прокочується через кут без додаткового згинального зусилля на валах. Наша заводська стандартна універсальна муфта дозволяє кутове зміщення до 22 градусів, а спеціальні версії з тривалим терміном служби досягають 30 градусів (при знижених обертах).

Щоб кількісно оцінити цю перевагу, розглянемо лісовий трелювальний трактор, який працює на нерівній місцевості. Трансмісія стикається з кутовими змінами кожні 15 секунд. З неуніверсальним зчепленням сили реакції викликають вертикальні вібрації 3,2 g, викликаючи швидку втому підшипників трансмісії. Перехід на універсальну муфту відповідного розміру знижує вібрацію до 0,7 g. Наш завод зафіксував зниження пікових бічних навантажень на 78%. Польові дані 40 трелювальних тракторів за два роки показали, що Universal Couplings усуває всі несправності, пов’язані з муфтами, тоді як муфти конкурентів мали 31% щорічних відмов. Ця надійність безпосередньо перетворюється на скорочення часу простою, а у важкому обладнанні кожна година безвідмовної роботи приносить дохід.

Крім того, універсальні муфти дозволяють легше вирівняти вал під час встановлення. Наша фабрика постачає фланцеві та приварні моделі з направляючими посадками, які автоматично центрують вузол. Для мобільного обладнання здатність працювати зі статичними та динамічними відхиленнями до 1,5 градусів без втрати продуктивності означає, що механіки можуть витрачати менше часу на процедури лазерного вирівнювання. Наша документація показує, що допуск вирівнювання в 4 рази більший, ніж для жорстких муфт. Таким чином, збільшення використання універсальних з’єднань викликано бригадами технічного обслуговування, які вимагають вибачення в недосконалих реальних умовах.

Ми в Raydafon Technology Group Co., Limited також інтегрували канавки індикатора зносу в кришки підшипників наших універсальних муфт. Ця інновація дозволяє оператору швидко вимірювати кутовий люфт під час обхідних оглядів. Прогнозне технічне обслуговування стає можливим, оскільки поступове збільшення кутового вільного ходу сигналізує про потребу в мастилі, запобігаючи катастрофічним блокуванням. Оскільки телематика важкого обладнання розвивається, властива універсальним муфтам компенсація зсуву ідеально узгоджується зі стратегіями моніторингу стану, сприяючи подальшому їх застосуванню серед землерийних і вантажно-розвантажувальних машин.

Чому нижчі витрати протягом життєвого циклу та спрощене технічне обслуговування спонукають до впровадження автопарку?

Керівники автопарків і спеціалісти із закупівель надають перевагу загальній вартості володіння (TCO) над початковою ціною покупки. Універсальні муфти історично стикалися з відчуттям вищих початкових витрат, але сучасні конструкції нашої фабрики та інших передових виробників перевернули це рівняння. Якщо врахувати інтервали змащування, частоту заміни та запобігання вторинним пошкодженням, універсальні муфти пропонують найнижчу загальну вартість володіння серед усіх технологій муфт з високим моментом для більшості застосувань важкого обладнання. Ця економічна реальність є третім потужним фактором, що прискорює їхнє проникнення на ринок.

Розглянемо графік технічного обслуговування типового штабелерного реклаймера в балкерному терміналі. Традиційні зубчасті муфти вимагали повторного змащування кожні 150 годин роботи та щорічного відновлення вартістю 2800 доларів США на деталі та роботу. На відміну від цього, наші заводські герметичні універсальні муфти для того самого застосування працюють протягом 3000 годин до першого повторного змащування з повним інтервалом між ремонтами 24 000 годин. За п’ятирічний період рішення Universal Coupling заощаджує 21 400 доларів США на кожній машині на прямих витратах на технічне обслуговування. Помножте це на 30 машин, і рішення стане зрозумілим. Наша фабрика задокументувала цю економію в білому документі, додатково встановлюючи економічні аргументи для універсальних муфт.

Крім того, універсальні муфти зменшують потребу в спеціалізованих інструментах. Для заміни зубчастої муфти часто потрібні гідравлічні знімачі та індукційні нагрівачі для видалення втулок із натягом. Наша заводська універсальна муфта використовує розрізні фланці або конічні втулки, які можна встановити за допомогою простих ручних інструментів. Ця простота знижує вимоги до кваліфікації робітників і скорочує середній час ремонту (MTTR). В одному випадку на золоторудній копальні в Неваді заміна пошкодженої муфти раніше займала 8 годин; перехід на нашу універсальну конструкцію муфти скоротив це до 2,5 годин. Завдяки оплаті праці в шахті 95 доларів на годину кожен ремонт економить понад 500 доларів, а також втрати виробництва.

Ми в Raydafon також реалізували концепцію модульних компонентів для наших універсальних муфт. Окремі поперечні вузли, чаші підшипників і хомути можна замінити, не викидаючи весь блок. Ця модульність знижує витрати на запасні частини до 60% порівняно з інтегральними конструкціями. А оскільки наша фабрика окремо постачає зношувані деталі, такі як набори ущільнень і голчасті ролики, клієнти можуть виконувати незначний капітальний ремонт у власних майстернях. Розширення використання універсальних муфт у Європі та Північній Америці значною мірою обумовлено прозорістю TCO; тепер менеджери можуть прогнозувати витрати на трансмісії з точністю 95% протягом п’ятирічного горизонту.

Крім того, спрощення обслуговування поширюється на безпеку. Відмови зчеплення важкого обладнання часто призводять до осколків високої енергії. Універсальні муфти нашого заводу включають пластичне захисне кільце, яке містить сміття у разі рідкісної поломки павутинки, що знижує ризик травм. Нижчі витрати протягом життєвого циклу — це не лише долари, а й уникнення простоїв, безпека та легкість ремонту. Ці переваги є причиною того, що великі орендні будинки, такі як United Rentals, тепер стандартизують універсальні муфти для свого відремонтованого важкого автопарку. Четвертий фактор природно спирається на ці економічні основи та надійність: прорив у матеріалознавстві.

Які прориви в матеріалах і виробництві підвищують надійність універсальних муфт?

Відродження універсальних муфт у важкій техніці було б неможливим без паралельних інновацій у металургії, термічній обробці та прецизійній механічній обробці. Двадцять років тому універсальні шарніри страждали від обмеженого терміну служби через тріскання підшипників і деформацію вилки. Сьогодні наша фабрика використовує кріогенну обробку критичних компонентів для перетворення залишкового аустеніту в мартенсит, підвищуючи зносостійкість на 150%. Ці досягнення усувають історичні слабкі сторони та є четвертим основним фактором, що сприяє зростанню впровадження. Без цих проривів перші три фактори були б неактуальними.

Почніть з технології підшипників. Наша заводська універсальна муфта тепер має логарифмічні роликові профілі, які усувають піки напруги на краю. Аналіз кінцевих елементів (FEA) оптимізував коронку валика, що призвело до рівномірного розподілу навантаження по довжині голки. Ця інновація, запатентована Raydafon, підвищує динамічне навантаження на 40% для того самого розміру конверта. На практиці універсальне зчеплення, яке раніше тривало 5000 годин, тепер досягає 7500 годин за однакових умов. У поєднанні з вдосконаленим нітроцементуванням цапфових цапф наш завод досягає твердості поверхні 68 HRC із пластичним серцевиною, що запобігає як зношуванню, так і крихкому руйнуванню.

Вибір матеріалів також змінився. Наші універсальні муфтові хомути тепер виковані з мікролегованої сталі (30MnVS) замість звичайного 42CrMo4. Ця модифікація усуває окремі етапи загартування та відпустки, зменшуючи спотворення та покращуючи сталість розмірів. Підтвердженням є заводські значення Cpk: ми підтримуємо індекс можливостей процесу 1,33 для вирівнювання отвору хомута, гарантуючи, що кожна універсальна муфта має радіальне биття менше 0,05 мм. Така точність мінімізує знос сполучених валів, спричинений вібрацією. Для OEM-виробників важкого обладнання це означає менше гарантійних вимог, пов’язаних із NVH трансмісії (шум, вібрація, жорсткість).

Крім того, наша фабрика застосувала індукційне контурне зміцнення для поперечних цапф. На відміну від загартування, яке створює однорідну оболонку, індукційне загартування створює загартовану зону лише там, де контактують елементи кочення, залишаючи серцевину міцною. Це селективне зміцнення знижує ризик поширення тріщин. Під час руйнівних випробувань наша хрестовина Universal Coupling витримала 12 мільйонів циклів крутного моменту при 110% номінального навантаження, перш ніж відбулося будь-яке розколювання — це на 340% покращення порівняно зі стандартними деталями, загартованими індукційним способом, десятиріччя тому. У поєднанні з ущільненням класу ISO 7 (потрійна кромка з ефектом лабіринту) ці проривні матеріали запобігають проникненню забруднюючих речовин і мастильних матеріалів навіть в абразивних середовищах, таких як цементні заводи чи залізорудні шахти.

Нарешті, цифрове виробництво, зокрема роботизоване шліфування та статистичне керування процесом у реальному часі, гарантує, що кожна універсальна муфта, що виходить із Raydafon, відповідає допускам аерокосмічного класу. Наша заводська CMM (координатно-вимірювальна машина) перевіряє кожен критичний розмір із записами, які можна відстежити. Цей рівень гарантії якості був неможливий два десятиліття тому, але зараз є стандартом для універсальних муфт преміум-класу. У міру того як важка техніка рухається до автономної роботи, потреба в передбачуваних, наднадійних компонентах трансмісії стає першочерговою. Ось чому лідери галузі все більше покладаються на універсальні муфти, виготовлені з використанням цих передових матеріалів і процесів. Конвергенція всіх чотирьох факторів створює переконливу, незворотну тенденцію.

Резюме: Конвергенція факторів, що змінюють конструкцію трансмісії

Після вивчення потужності крутного моменту, компенсації невідповідності, економіки життєвого циклу та прориву у виробництві можна зробити один висновок: універсальні муфти еволюціонували від нішевих компонентів до центральних елементів конструкції важкого обладнання. З 2018 року на нашій фабриці в Raydafon Technology Group Co., Limited показники впровадження зросли на 18% порівняно з попереднім роком. Ключові ідеї для власників автопарків та інженерів OEM зрозумілі. По-перше, сучасні універсальні муфти пропонують щільність крутного моменту, яка перевершує зубчасті муфти, одночасно керуючи кутами, які вбивають інші гнучкі типи. По-друге, витрати на технічне обслуговування та час простою різко скорочуються, що безпосередньо підвищує прибутковість. По-третє, інновації в матеріалах і процесах усунули сумніви щодо історичної надійності.

Крім того, галузь рухається до інтегрованого моніторингу трансмісії. Розумні універсальні муфти з вбудованими датчиками температури та вібрації вже знаходяться в дослідному виробництві на нашому заводі. Ці розробки ще більше прискорять впровадження. Для будь-якого важкого обладнання — гірничодобувної, будівельної, лісової чи морської — універсальні муфти тепер представляють оптимальний баланс продуктивності та загальної вартості. Ігнорувати цю тенденцію означає прийняти вищі операційні витрати та нижчу доступність. Ми заохочуємо інженерів переглянути свої критерії вибору муфти та запитати зразки даних у передових виробників, наприкладRaydafon Technology Group Co., Limited. Перехід уже розпочався, і доказів переконливо.

Часті запитання (FAQ) щодо універсальних муфт у важкій техніці

Питання 1: Який типовий термін служби універсальної муфти у важкій кар’єрній вантажівці порівняно з зубчастою муфтою?

A1: На підставі польових даних нашого заводу про 120 кар’єрних вантажівок, що працюють в абразивних умовах, універсальна муфта правильного розміру має середній термін служби 18 500 годин до першого капітального ремонту (заміна підшипника). За такого ж робочого циклу стандартна зубчаста муфта потребує відновлення через 9200 годин через знос зубів і фреттинг. Елементи кочення універсальної муфти (голчасті підшипники) розподіляють навантаження та пристосовуються до кутових переміщень із мінімальним тертям, тоді як зубчасті муфти покладаються на ковзний контакт, який прискорює зношування. Крім того, наші універсальні муфти можна оновити новими поперечними комплектами за 40% вартості нової зубчастої муфти. Таким чином, універсальне з’єднання забезпечує тривалий термін служби та нижчу вартість життєвого циклу.

Q2: Чи можуть універсальні муфти працювати з високошвидкісними роботами у важкому обладнанні, наприклад дробарках або відцентрових насосах?

A2: Так, але з урахуванням дизайну. Стандартні універсальні муфти обмежені швидкістю відцентровою силою на опорних роликах і здатністю утримувати мастило. Наша фабрика виробляє універсальні муфти, спеціально збалансовані до G6.3 відповідно до ISO 1940 для швидкостей до 3000 об/хв. Для високошвидкісного важкого обладнання (наприклад, розвантажувальних конвеєрів мобільних дробарок, що працюють зі швидкістю 1800 об/хв), ми рекомендуємо нашу серію «H» із масляним змащенням замість консистентного мастила, а також точно відшліфовані поперечні шийки. У Raydafon Technology Group Co., Limited ми постачаємо універсальні муфти для приводів дробарки породи, що працюють на 2100 об/хв, без жодних збоїв протягом чотирьох років. Однак, вище 3500 обертів на хвилину, шарніри постійної швидкості або мембранні муфти можуть бути більш придатними. Завжди звертайтеся до кривих швидкості виробника.

Q3: Як фактори навколишнього середовища, такі як екстремальні температури або пил, впливають на продуктивність універсальних муфт у важкому обладнанні?

A3: Універсальні муфти надзвичайно пружні, якщо їх правильно запечатати. На нашому заводі використовується триступенева система ущільнення: первинне манжетне ущільнення Viton (розраховане на температуру від -40°C до +200°C), лабіринтовий пиловловлювач і зовнішній металевий екран. Під час лісозаготівельних робіт в Арктиці наші універсальні муфти з низькотемпературним мастилом (температура застигання -50°C) показали свою ефективність без тріщин ущільнення. На гарячих асфальтобетонних заводах (температура навколишнього середовища до 80°C плюс радіаційне тепло) високотемпературне полісечовинне мастило забезпечує надійну роботу. Пил — більший ворог; однак наша герметична конструкція забезпечує захист від проникнення, еквівалентний IP66. Польові перевірки після 6000 годин роботи з вугіллям показали менше 0,2 грама пилу всередині порожнини підшипника. Регулярне повторне змащення кожні 500 годин вимиває будь-які забруднення. Таким чином, за умови правильного вибору, універсальні муфти відмінно працюють у екстремальних умовах.

Q4: Які ознаки того, що універсальна муфта на важкому обладнанні потребує заміни або обслуговування?

A4: Є чотири основні показники. По-перше, збільшення кутового вільного ходу: виміряйте обертальний люфт між хомутом; якщо перевищує 2 градуси (або заводське обмеження), то поперечні підшипники зношені. По-друге, перевірка видалення мастила: якщо свіже мастило не виходить з усіх чотирьох ущільнень підшипників під час змащування, ущільнення заблоковано або пошкоджено. По-третє, моніторинг вібрації: раптове збільшення гармонік частоти валу в 1 або 2 рази, особливо під навантаженням, сигналізує про знос цапфи. По-четверте, видима іржа або сліди від ударів на поперечній поверхні. Наша фабрика рекомендує інфрачервоне сканування температури; температура муфти на 30°C вище базової лінії вказує на тертя. Для профілактичного обслуговування замініть перехресний комплект після 60% передбаченого терміну служби L10 (на основі даних про крутний момент/кут). За допомогою цих знаків можна планувати простої, а не аварійні.

Q5: Як вибрати правильний розмір універсальної муфти для нової конструкції важкого обладнання?

A5: Вибір складається з чотирьох етапів: (1) Визначення еквівалентного крутного моменту, включаючи робочий коефіцієнт: T_eq = T_nominal * K_s * K_a, де K_s для ударного навантаження (наприклад, 2,5 для каменедробарки) і K_a для кутового зміщення (1,3 для >10°). (2) Розглянемо максимальну швидкість і робочий кут одночасно; кожна універсальна муфта має огинаючу крутного моменту, кута і швидкості. Наша фабрика надає програмне забезпечення для вибору на основі ISO 14691. (3) Сумісність хомута та фланця з існуючими валами. (4) Спеціальне застосування: для реверсивних навантажень додайте 20% запасу; для низьких швидкостей (<100 об/хв) ще раз перевірте статичний крутний момент. У Raydafon Technology Group Co., Limited наші інженери пропонують безкоштовні перевірки розмірів для виробників важкого обладнання. Ми завжди рекомендуємо перевищувати один розмір рами, коли експлуатація передбачає непередбачувані ударні навантаження. Це гарантує, що ваша універсальна муфта забезпечує надійність, про яку йдеться в цій статті.
