Як вибір матеріалу шестерні впливає на термін служби?

вступ

У сучасних промислових системах трансмісії зубчастий вінець є основним компонентом, який безпосередньо визначає стабільність роботи, вантажопідйомність і довгострокову надійність. Багато несправностей обладнання, виявлених у польових умовах, спричинені не поганою конструкцією, а неправильним вибором матеріалу на самій ранній стадії розробки шестерні. Розуміння того, як вибір матеріалу впливає на зносостійкість, втомну міцність і термічну стабільність, має важливе значення для продовження терміну служби та зниження витрат протягом життєвого циклу.

У Raydafon Technology Group Co., Limited ми десятиліттями зосереджувалися на розробці матеріалів для передач і точному виробництві. Від надпотужних промислових приводів до високоточних систем автоматизації, наша команда інженерів оцінює кожен проект зубчастого зубця з точки зору матеріалу. У цій статті пояснюється, як вибір матеріалу для зубчастих вінців впливає на термін служби, спираючись на практичний досвід виробництва на нашому заводі та в реальних умовах експлуатації. Протягом усієї дискусії,Precision Gearпродуктивність, довговічність і економічна ефективність будуть розглянуті таким чином, щоб відповідати місцевим інженерним очікуванням і звичкам прийняття рішень щодо закупівель.

Зміст

• Які матеріали зазвичай використовуються для зубчастих кілець?
• Чому механічні властивості визначають термін служби шестерні?
• Як термічна обробка взаємодіє з вибором матеріалу?
• Як умови застосування мають керувати вибором матеріалу?
• Резюме
• FAQ

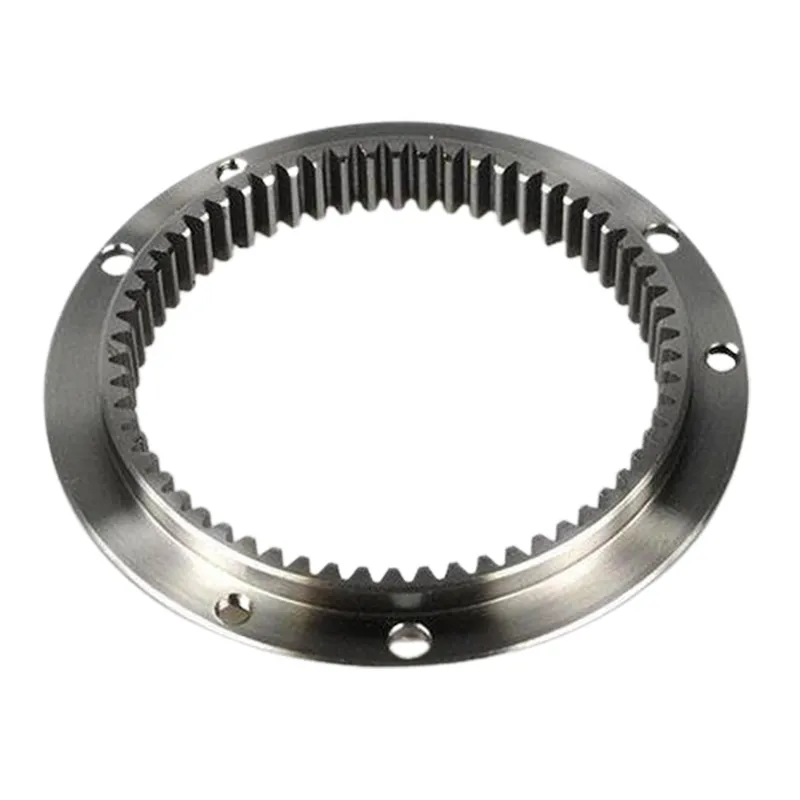

Які матеріали зазвичай використовуються для зубчастих кілець?

Кільцеві шестерні працюють в умовах постійного зачеплення, високого контактного напруження та циклічного навантаження. Через це вибір матеріалу повинен збалансувати міцність, міцність, оброблюваність і вартість. На нашому заводі матеріальні рішення ніколи не стандартизуються наосліп. Кожен проект Precision Gear починається з профілю продуктивності, який визначає очікуваний крутний момент, швидкість, умови змащення та вплив навколишнього середовища.

Найпоширеніші матеріали для зубчастих коліс можна розділити на кілька груп, кожна з яких має свої переваги та обмеження.

1. Кільцеві шестерні з вуглецевої сталі

Сталі із середнім і високим вмістом вуглецю широко використовуються для зубчастих зубчастих коліс із середнім навантаженням. Ці сталі пропонують хорошу оброблюваність і економічну ефективність, що робить їх придатними для загального промислового обладнання.

• Збалансована міцність і твердість після термообробки
• Підходить для середньошвидкісних і середньонавантажених систем
• Нижча вартість сировини порівняно з легованою сталлю

2. Кільцеві шестерні з легованої сталі

Для високопродуктивних прецизійних передач краще використовувати леговані сталі, такі як хромомолібденові або хромонікельові. У Raydafon Technology Group Co., Limited, легована сталь часто вибирається, коли потрібен тривалий термін служби під великим навантаженням.

• Вища втомна міцність і міцність серцевини
• Підвищена зносостійкість після науглерожування або азотування
• Краща продуктивність в умовах ударного навантаження

3. Чавун і ковкий чавун

Для коронних шестерень великого діаметру, що працюють на низьких швидкостях, ковкий чавун може бути практичним вибором. Його характеристики гасіння вібрації зменшують шум і покращують стабільність системи.

• Чудова амортизація та зниження шуму
• Хороша стабільність розмірів
• Обмежена придатність для високошвидкісних або сильних ударних навантажень

Вибір правильного матеріалу гарантує, що системи Precision Gear зберігають стабільний контакт із зубами та протистоять передчасній виїмці або руйнуванню. Це принцип, який постійно застосовується вRaydafon Technology Group Co., Limited.

Чому механічні властивості визначають термін служби шестерні?

Механічні властивості є основними факторами, які визначають, як довго зубчастий вінець може надійно працювати в реальних робочих умовах. У той час як точність геометрії та точність виготовлення впливають на початкові характеристики, термін служби в кінцевому підсумку залежить від того, як матеріал поводиться під постійними навантаженнями, тертям, теплом і ударами. У практичному промисловому середовищі несправності зубчастих зубчастих зубців рідко викликані лише недоліками конструкції; натомість вони зазвичай є результатом обмежень механічних властивостей, які стають очевидними з часом.

• Втомна міцність визначає стійкість до повторюваних циклів навантажень

  Кільцеві шестерні працюють під безперервним циклічним навантаженням, де кожен зуб піддається повторюваним напруженням стиску та згину під час зачеплення. Навіть якщо навантаження залишаються в межах номінальних розрахункових меж, тривале циклічне навантаження може ініціювати мікроскопічні тріщини на корені зуба або на контактній поверхні. Матеріали з високою втомною міцністю сповільнюють утворення тріщин і повільне поширення тріщин, дозволяючи зубчастому вінцю витримувати мільйони циклів навантаження. Це безпосередньо означає довший термін служби, особливо в системах Precision Gear, які використовуються для безперервного промислового застосування.

• Твердість поверхні контролює швидкість зношування та стабільність профілю зуба

  Твердість поверхні має вирішальне значення для опору абразивному та адгезивному зносу на межі зубців шестерні. Кільце з недостатньою твердістю зазнає швидкого видалення матеріалу, що призведе до деградації профілю зуба, збільшення люфту та зниження ефективності передачі. Однак необхідно ретельно контролювати твердість. Надмірна твердість без достатньої підтримки з боку серцевини збільшує ризик крихкого руйнування. Довгий термін служби залежить від досягнення оптимального рівня твердості, який мінімізує знос при збереженні надійності конструкції.

• Міцність сердечника захищає від ударних навантажень і ударних навантажень

  У реальних умовах експлуатації навантаження рідко бувають плавними або ідеально рівномірними. Операції «Пуск-зупинка», раптові зміни крутного моменту, зміщення та зовнішні збурення вносять ударні напруги в систему редуктора. Міцність серцевини дозволяє зубчастому вінцю поглинати ці напруги без розтріскування чи руйнування. Міцний сердечник запобігає катастрофічним збоям, перерозподіляючи напругу та сповільнюючи ріст тріщин, що важливо для важких застосувань Precision Gear та зубчастих зубчастих зубців великого діаметру.

• Межа плинності запобігає постійній деформації під час пікових навантажень

  Межа текучості визначає рівень напруги, при якому починається остаточна деформація. Якщо матеріал зубчастого колеса має недостатню межу текучості, деформація зуба може статися в умовах перевантаження, навіть якщо видимих ​​тріщин немає. Ця деформація змінює розподіл навантаження по поверхні зуба, створюючи локалізовану концентрацію напруги, яка прискорює зношування та пошкодження від втоми. З часом це призводить до прогресуючого погіршення продуктивності та передчасного виходу з ладу, що скорочує загальний термін служби.

• Міцність на розрив підтримує цілісність конструкції з часом

  Міцність на розрив сприяє здатності шестерні витримувати високі навантаження без розриву. Хоча він безпосередньо не визначає стійкість до втоми, він забезпечує запас міцності від неочікуваних перевантажень. Адекватна міцність на розрив забезпечує збереження структурної цілісності зубчастого колеса під час ненормальних умов експлуатації, запобігаючи раптовому виходу з ладу та подовжуючи термін служби в складних умовах.

• Термічна стабільність зберігає механічні властивості під час експлуатації

  Під час роботи редуктора неминуче виділення тепла через тертя та передачу навантаження. Матеріали з поганою термічною стабільністю можуть втрачати твердість або міцність при підвищених температурах, прискорюючи зношування та знижуючи стійкість до втоми. Повторювані цикли нагрівання та охолодження також можуть викликати термічні напруги, особливо у великих зубчастих колесах. Матеріали зі стабільною мікроструктурою зберігають стабільні механічні властивості в широкому діапазоні температур, забезпечуючи передбачувану довгострокову роботу.

• Однорідність мікроструктури зменшує приховані ризики поломок

  Механічні властивості ефективні лише тоді, коли вони рівномірно розподілені по всьому матеріалу. Включення, сегрегація та нерівномірна зерниста структура створюють локальні слабкі місця, де тріщини можуть початися передчасно. Високоякісні зубчасті шестерні покладаються на контрольований склад матеріалу та обробку для досягнення стабільної мікроструктури. Однорідні механічні властивості покращують розподіл навантаження, знижують концентрацію напруги та значно підвищують надійність служби.

Таким чином, механічні властивості визначають, як вінець реагує на реальні умови експлуатації з часом. Втомна міцність, твердість, ударна в’язкість, межа текучості, термічна стабільність і мікроструктурна консистенція разом визначають, чи забезпечує зубчасте колесо короткострокову функціональність чи довгострокову надійність. Розуміння та оптимізація цих властивостей має важливе значення для максимізації терміну служби та забезпечення надійної роботи в додатках Precision Gear.

Як термічна обробка взаємодіє з вибором матеріалу?

Термічна обробка та вибір матеріалу є невіддільними чинниками у визначенні продуктивності та терміну служби зубчастого колеса. Вибір матеріалу визначає потенційні механічні властивості зубчастого колеса, тоді як термічна обробка визначає, наскільки ефективно ці властивості реалізуються під час фактичної експлуатації. Навіть високоякісна сталь передчасно вийде з ладу, якщо процес термічної обробки не буде належним чином узгоджений з її хімічним складом і передбачуваним застосуванням. З цієї причини термічну обробку ніколи не слід вважати другорядним процесом, а скоріше основним елементом виробництва зубчастих коліс.

• Склад матеріалу визначає сумісність із термічною обробкою

  Кожен матеріал редуктора по-різному реагує на термічну обробку залежно від складу його сплаву. Вміст вуглецю, легуючі елементи та рівні домішок безпосередньо впливають на здатність до гартування, поведінку трансформації та досягнуту твердість. Низьковуглецеві сталі підходять для таких методів поверхневого зміцнення, як цементація, тоді як леговані сталі з хромом, молібденом або нікелем забезпечують більш глибоке зміцнення та покращену міцність серцевини. Вибір матеріалу без урахування його реагування на термічну обробку може призвести до недостатньої твердості, надмірної деформації або нестабільної мікроструктури, що скорочує термін служби зубчастого зубця.

• Процеси зміцнення поверхні підвищують зносостійкість

  Методи термічної обробки, такі як цементація, карбонітрування та індукційне загартування, використовуються для підвищення твердості поверхні при збереженні міцності серцевини. Ці процеси створюють загартований корпус, який протистоїть зносу та втомі поверхні під час безперервного зчеплення. Ефективність поверхневого зміцнення значною мірою залежить від вибору матеріалу. Матеріали з відповідним вмістом сплаву створюють рівномірний загартований шар, який покращує здатність до навантаження та зменшує пошкодження поверхні зубів, що важливо для високопродуктивних систем Precision Gear.

• Міцність і міцність сердечника контролюються за допомогою термічних циклів

  У той час як твердість поверхні захищає від зношування, серцевина зубчастого вінця повинна зберігати достатню міцність, щоб поглинати ударні навантаження та коливання напруги. Процеси термічної обробки, такі як загартування та відпуск, покращують внутрішню структуру зерна, збалансовуючи міцність і пластичність. Якщо матеріал підібрано неправильно або цикл термообробки погано контролюється, серцевина може стати крихкою або занадто м’якою. Обидві умови збільшують ризик розтріскування, перелому зуба або остаточної деформації під час експлуатації.

• Стабільність розмірів залежить від відповідності матеріалу та термічної обробки

  Кільцеві шестерні часто вимагають жорстких допусків на розміри, особливо в системах точних трансмісій. Термічна обробка створює напруги теплового розширення та фазового перетворення, які можуть спричинити спотворення. Матеріали з високою чутливістю до залишкових напруг більш схильні до викривлення або овальності під час твердіння. Вибір матеріалів зі стабільними характеристиками трансформації та їх поєднання з відповідними методами термічної обробки допомагає підтримувати точність розмірів, зменшуючи потребу в надмірній механічній обробці після обробки та зберігаючи геометрію шестерні.

• Стійкість до втоми посилюється завдяки контрольованій термічній обробці

  Правильна термічна обробка покращує стійкість до втоми шляхом уточнення мікроструктури та введення корисних залишкових напруг стиску на поверхні. Ці напруги протидіють силам розтягування під час роботи, затримуючи утворення тріщини в корені зуба та в зоні контакту. Матеріали, які добре реагують на термічну обробку, виявляють покращену витривалість під час циклічного навантаження, що безпосередньо подовжує термін служби зубчастих зубців у безперервних умовах експлуатації.

• Термічна стабільність і довгострокове збереження властивостей

  Деякі застосування зубчастих зубчастих зубців включають підвищені або коливальні робочі температури. Термічна обробка впливає на те, наскільки добре матеріал зберігає твердість і міцність під впливом тепла. Матеріали, вибрані для високотемпературної стабільності, зберігають свої механічні властивості після термічної обробки, запобігаючи розм’якшенню або структурній деградації з часом. Ця стабільність має вирішальне значення для застосувань, де потрібна стабільна продуктивність протягом усього терміну служби.

• Контроль процесів забезпечує стабільну продуктивність у різних партіях

  Навіть із правильним матеріалом непостійна термічна обробка може призвести до зміни продуктивності між виробничими партіями. Рівномірне нагрівання, контрольована швидкість охолодження та точні цикли відпустки необхідні для досягнення повторюваних механічних властивостей. Матеріали, вибрані для передбачуваної термообробки, дозволяють більш жорстко контролювати процес, що забезпечує незмінну якість і надійну довгострокову роботу для зубчастих зубчастих зубців, які використовуються у складних промислових умовах.

Підсумовуючи, термічна обробка перетворює матеріальний потенціал у функціональну продуктивність. Вибір матеріалу визначає, що можливо, тоді як термічна обробка визначає, що досягається. Коли ці два фактори сконструйовані разом, кільцеві шестерні отримують чудову зносостійкість, втомну міцність, стабільність розмірів і тривалу надійність. Узгодження методів термічної обробки з характеристиками матеріалу має важливе значення для виробництва зубчастих зубчастих зубців, які відповідають очікуванням високого терміну служби в додатках Precision Gear.

Як умови застосування мають керувати вибором матеріалу?

Вибір правильного матеріалу для зубчастого кільця — це не теоретична вправа, заснована лише на таблицях міцності матеріалу. У реальному промисловому середовищі умови застосування визначають, як зубчастий зубчастий зубець буде поводитися з часом і чи відповідає очікуванням термін його служби. Характеристики навантаження, робоча швидкість, вплив навколишнього середовища, якість мастила та методи технічного обслуговування взаємодіють із властивостями матеріалу. Коли вибір матеріалів узгоджується з цими умовами, надійність і термін служби зубчастих зубців значно збільшуються.

Характеристики навантаження програми

Характер навантаження, що прикладається до зубчастого вінця, є одним із найбільш вирішальних факторів у виборі матеріалу. Різні моделі навантажень вимагають від матеріалу різної механічної реакції.

• Постійні та стабільні навантаження сприяють матеріалам з високою поверхневою твердістю та зносостійкістю
• Коливальні навантаження вимагають матеріалів із сильним опором втоми та збалансованою міцністю
• Ударні або ударні навантаження вимагають високої міцності серцевини, щоб запобігти раптовому руйнуванню зуба

У додатках із частими циклами «старт-стоп» або стрибками крутного моменту матеріали, які занадто тверді, але недостатньо міцні, можуть передчасно вийти з ладу. І навпаки, занадто м’які матеріали можуть витримати удар, але швидко зношуватися під постійним навантаженням.

Робоча швидкість і тепловий вплив

Швидкість вінцевої шестерні безпосередньо впливає на утворення тепла при терті та поверхневу напругу. Високошвидкісні програми висувають суворіші вимоги до термічної стабільності матеріалу та мікроструктурної цілісності.

• Високошвидкісні системи потребують матеріалів, які зберігають твердість при підвищених температурах
• Низькошвидкісні системи з високим крутним моментом надають перевагу несучій здатності та міцності сердечника
• Системи із змінною швидкістю вимагають збалансованої продуктивності в широкому діапазоні температур

Матеріали з низьким термічним опором можуть розм'якшуватися під час роботи, прискорюючи зношування та зменшуючи термін служби втоми. Вибір сплавів зі стабільною термічно обробленою структурою допомагає підтримувати постійну продуктивність протягом тривалих робочих циклів.

Фактори середовища та робочого середовища

Навколишнє середовище часто відіграє недооцінену роль у виборі матеріалу для кільцевої шестерні. Вплив вологи, пилу, хімічних речовин або екстремальних температур може суттєво вплинути на зносостійкість і стійкість до корозії.

Ігнорування факторів навколишнього середовища часто призводить до прискореної деградації, яку неможливо компенсувати лише міцністю чи твердістю.

Умови змащення та реальність технічного обслуговування

Якість змащення безпосередньо впливає на контактне напруження, швидкість зношування та виділення тепла. Вибір матеріалу повинен відображати, наскільки добре мастило може підтримуватися в реальній експлуатації, а не в ідеальних умовах.

• Добре змащені системи можуть використовувати твердіші матеріали з більш жорсткими допусками
• Погане або непостійне змащування сприяє матеріалам з кращою стійкістю до стирання
• Обмежений доступ до технічного обслуговування вимагає матеріалів з вищою внутрішньою міцністю

Коли змащування ненадійне, матеріали, що витримують граничні умови змащування, зменшують ризик зносу адгезиву та пошкодження поверхні.

Очікуваний термін служби та баланс вартості

Умови застосування також визначають, як очікуваний термін служби повинен бути збалансований із вартістю матеріалів. Надмірна інженерія aкільце зубчастез високоякісним сплавом може бути непотрібним для легких застосувань, тоді як занижені специфікації матеріалу в критично важливих системах призводять до частих замін і вищих довгострокових витрат.

• Короткі робочі цикли можуть виправдати рентабельні матеріали
• Безперервна робота вимагає високоякісних сплавів
• Важливе обладнання вимагає пріоритету надійності над початковою вартістю

Оцінюючи реальні робочі умови замість того, щоб покладатися на загальні рекомендації щодо матеріалів, інженери можуть вибрати матеріали для зубчастого венця, які забезпечують оптимальну продуктивність, передбачуваний термін служби та покращену загальну надійність системи. Вибір матеріалів, орієнтований на застосування, гарантує, що зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий зубчастий механізм працює належним чином протягом усього терміну експлуатації, а не просто відповідає початковим вимогам конструкції.

Резюме

Термін служби зубчастих зубців безпосередньо залежить від вибору матеріалу, механічних властивостей і сумісності з термообробкою. Вибір правильного матеріалу забезпечує стабільну роботу, скорочення технічного обслуговування та нижчу загальну вартість володіння. Поєднуючи досвід матеріалознавства з точним виробництвом, Raydafon Technology Group Co., Limited постійно надає надійні рішення Precision Gear, адаптовані до вимогливих застосувань.

Якщо ви оцінюєте варіанти зубчастих вінців для довгострокової роботи, наша команда інженерів і наша фабрика готові підтримати ваш проект практичними рекомендаціями та перевіреними виробничими можливостями. Звертайтеся в Райдафонсьогодні, щоб обговорити ваші вимоги до кільця. Наша команда готова надати індивідуальні рішення Precision Gear, які забезпечують довгострокову надійність і вимірну цінність для вашого застосування.

FAQ

Q1: Як твердість матеріалу впливає на зносостійкість зубчастого кільця?

Вища твердість поверхні зменшує адгезійне та абразивне зношування в зоні контакту із зубами, але вона повинна бути збалансована достатньою міцністю серцевини, щоб запобігти розтріскування під навантаженням.

Питання 2: Чому леговані сталі віддають перевагу для важких зубчастих зубчастих зубців?

Леговані сталі пропонують вищу міцність на втому, кращу здатність до гартування та підвищену міцність, що разом подовжує термін служби в умовах високого та ударного навантаження.

Q3: Термічна обробка має таке ж значення, як вибір матеріалу?

Так, термічна обробка визначає, як властивості матеріалу виражаються в експлуатації. Неправильна термообробка може звести нанівець переваги навіть найкращого матеріалу.

Питання 4: Чи можуть кільцеві шестерні з ковкого чавуну досягти тривалого терміну служби?

Ковкий чавун може добре працювати на низькій швидкості з високим демпфером, але він, як правило, непридатний для високошвидкісних або сильних ударів.

Q5: Як вибір матеріалу може зменшити витрати на обслуговування?

Правильний вибір матеріалу мінімізує знос, зменшує кількість несподіваних поломок і подовжує інтервали перевірок, що призводить до зниження витрат на обслуговування та заміну.
