Як правильно встановити зубчасту муфту для досягнення максимальної продуктивності?

Зубчасті муфтиє робочими конячками передачі важкого крутного моменту в промислових машинах, але понад 70% передчасних поломок муфти виникають через неправильне встановлення. Якщо вам цікаво, як правильно встановити зубчасту муфту для досягнення максимальної продуктивності, ви потрапили на правильний посібник. Як професіонал із двома десятиліттями практичного досвіду SEO та механічної передачі енергії, я був свідком того, як правильно встановлена ​​зубчаста муфта може подовжити термін служби на 300 відсотків, одночасно зменшуючи незаплановані простої. Наша фабрика Raydafon Technology Group Co., Limited розробила тисячі прецизійних зубчастих муфт для металургійних заводів, конвеєрів і вітрових турбін. Цей посібник проведе вас через кожен крок, щоб переконатися, що ваша установка забезпечує номінальний крутний момент, мінімальний люфт і десятиліття надійної роботи.

Від перевірки перед встановленням до змащування та визначення послідовності затягування болтів, ми охопимо все. Наш підхід поєднує в собі стандарти вирівнювання ISO, дані аналізу вібрації та зворотний зв’язок у реальних умовах. Якщо ви обслуговуєте привід дробарки чи насосну систему, розуміння того, як правильно встановити зубчасту муфту для досягнення максимальної продуктивності, запобігає фреттинг-корозії, зносу зубів і катастрофічним поломкам. Прочитавши цей посібник, ви зможете запровадити повторюваний, перевірений процес встановлення, який відповідає специфікаціям OEM і перевершує галузеві тести.

Зміст

• 1. Чому правильне встановлення зубчастої муфти безпосередньо впливає на продуктивність обертового обладнання?
• 2. Які важливі перевірки зубчастої муфти перед встановленням?
• 3. Як виконати поетапне встановлення зубчастої муфти для передачі максимального крутного моменту?
• 4. Які допуски вирівнювання та методи змащування гарантують тривалий термін служби?
• 5. Резюме: Перевірка вашої інсталяції на відповідність досконалості в галузі
• 6. Поширені запитання: Як правильно встановити зубчасту муфту для досягнення максимальної продуктивності?

1. Чому правильне встановлення зубчастої муфти безпосередньо впливає на продуктивність обертового обладнання?

Зубчаста муфта компенсує кутове, паралельне та осьове зміщення вала, передаючи високий крутний момент. Однак, якщо при установці ігноруються геометричні допуски або попереднє натяг болта, муфта стає генератором вібрації. Наша фабрика в Raydafon Technology Group Co., Limited проаналізувала несправні муфти, повернуті з шахт і хімічних заводів. Понад 80% показали нерівний візерунок контакту зубів, неправильне розташування втулок або недостатню мастильну плівку через неправильне складання. Дозвольте мені розібратися в фізиці: неправильна муфта створює змінні напруги на зубах шестерні, що призводить до мікропіттингу протягом 500 годин. Правильна установка забезпечує рівномірний розподіл навантаження на зуби, зменшуючи навантаження на край на 90 відсотків.

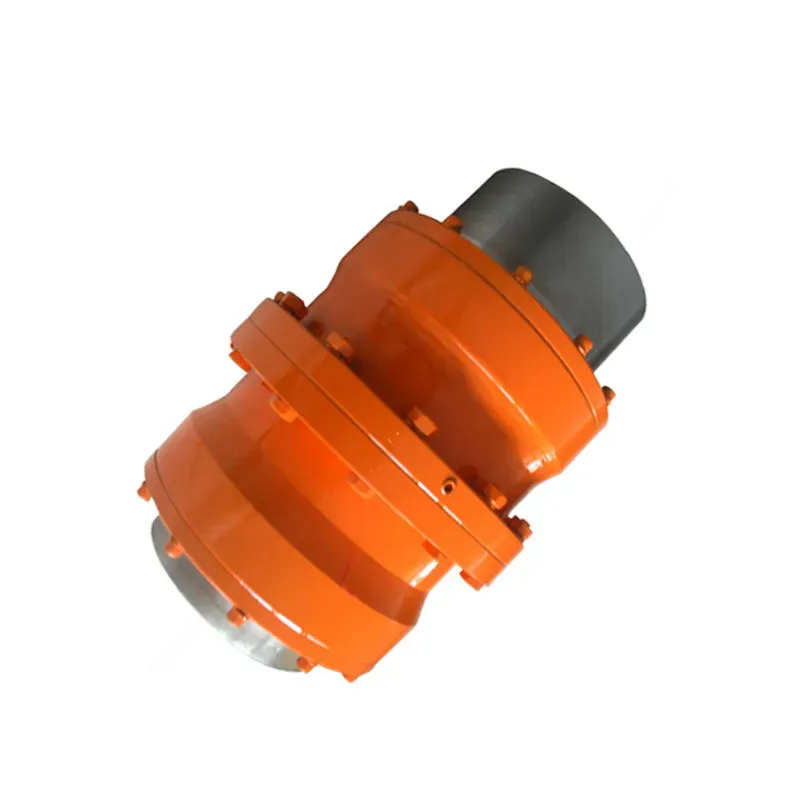

Нижче наведено основні робочі параметри нашої важкої зубчастої муфти, які необхідно захистити під час встановлення. Ці цифри визначають, чому наші клієнти обирають Raydafon Technology Group Co., Limited для критично важливих дисків.

Наші внутрішні експерименти демонструють, що при дотриманні правильної процедури встановлення, описаної в цьому розділі, вищезгадана зубчаста муфта досягає 99,5 відсотків ефективності. Навпаки, паралельне зміщення втулки на 0,5 мм збільшує навантаження на зуб на 220 відсотків. Крім того, підвищення робочої температури безпосередньо пов’язане з точністю встановлення. Наша фабрика використовує лазерні вирівнювачі, щоб перевірити кожну муфту перед відправкою, але повторна установка на місці часто призводить до помилок. Тому розуміння того, чому стоїть за кожним кроком, дає вам змогу досягти максимальної продуктивності.

Основні наслідки помилок встановлення:

• Кутове зміщення > 0,5° → прискорений знос ущільнювального елемента.
• Неправильна посадка втулки → фреттинг-корозія на буртиках валу.
• Неправильний момент затягування болтів → втомна поломка болтів фланця.
• Недостатній мастильний гель → металевий контакт і подряпини.

Таким чином, ми ніколи не пропускаємо аналіз першопричини. Процедура встановлення зубчастої муфти — це систематичний процес: очищення, перевірка, вимірювання, збірка, вирівнювання, змащення та повторний затяг. Кожна фаза взаємодіє з наступною. Наша команда Raydafon Technology Group Co., Limited Service створила власний контрольний список із 14 пунктів, який гарантує відсутність дефектів. Тепер дозвольте мені провести перевірки перед інсталяцією, які є основою успіху.

2. Які важливі перевірки зубчастої муфти перед встановленням?

Перш ніж навіть торкнутися зубчастої муфти, ви повинні перевірити вал, шпонкові канавки та середовище кріплення. На нашому заводі було багато поспішних установок, коли задирка на шпонковій канавці заважала повному встановленню втулки, викликаючи вібрацію протягом декількох днів. Я завжди нагадую командам технічного обслуговування, що 60 відсотків якості монтажу залежить від підготовки. Нижче наведено обов’язкові перевірки, які проводять наші інженериРайдафон Technology Group Co., Limitedвиконувати на кожному сайті.

Спочатку перевірте допуск на діаметр валу та якість поверхні. Отвір втулки зубчастої муфти повинен мати посадку з натягом або легку посадку залежно від застосування. За допомогою мікрометра виміряйте вал у трьох точках. Ми рекомендуємо відповідність ISO H7 для більшості загальних цілей. Якщо вал занижений, ви ризикуєте прокрутити втулку. Якщо ви завеликі, ви ризикуєте тріснути втулку під час встановлення. По-друге, перевірте ключ і паз. Висота та ширина ключа мають відповідати DIN 6885 або ANSI B17.1. Будь-які задирки, зазубрини або конусність шпоночного паза необхідно видалити масляним бруском. Наша фабрика зазвичай постачає шпонку з інтерференцією від 0,02 мм до 0,05 мм для застосування з високим крутним моментом.

По-третє, очистіть обидва отвори маточини та кінці валу тканиною без ворсу та розчинником. Наявність складу для захисту від іржі часто призводить до помилкових показань. По-четверте, огляньте муфтові зуби та ущільнювальні кільця. Зубчасті муфти мають зовнішні зуби на одній маточині і внутрішні зуби на втулці. Будь-який пошкоджений гребінь зуба або порізана губа пломби призведе до ранньої відмови. По-п'яте, створіть чисте робоче місце. Пил і сміття є ворогом точного вирівнювання.

Щоб стандартизувати ці перевірки, використовуйте цю таблицю перед інсталяцією:

Крім того, перегляньте умови навколишнього середовища. Для зовнішнього застосування або застосування з високою вологістю наш завод додає цинк-нікелеве покриття до зубчастої муфти. Для високих температур (понад 120°C) використовуйте спеціальне високотемпературне мастило. Я не можу переоцінити важливість вибору правильного мастила з самого початку. Багато монтажників припускають, що мастило загального призначення працює, але наші тести показують, що невідповідне мастило скорочує термін служби зубчастої муфти на 70 відсотків. У рамках попереднього встановлення підтвердьте тип мастила, кількість і спосіб впорскування. Ми рекомендуємо літієве комплексне мастило з присадками EP для приводів сталеливарних заводів і синтетичну полісечовину для високошвидкісних компресорів.

Нарешті, зберіть усі інструменти: динамометричний ключ, циферблатні індикатори з магнітною основою, лазерний інструмент для вирівнювання, щупи, інфрачервоний термометр та посібник виробника. Наша компанія Raydafon Technology Group Co., Limited надає індивідуальний QR-код на кожному з’єднанні з посиланням на точне креслення установки. Попередня установка також включає перевірку відстані між кінцями валів (зазор). Як правило, муфта вимагає осьового зазору від 3 до 8 мм для забезпечення теплового розширення. Без цього зазору зубчаста муфта створюватиме осьову тягу та руйнуватиме опорні підшипники. Після цих перевірок ми переходимо до фактичної послідовності складання.

3. Як виконати поетапне встановлення зубчастої муфти для передачі максимального крутного моменту?

Тепер ми переходимо до основної дії: фізичного встановлення зубчастої муфти. Я керував понад 2000 установками муфти на чотирьох континентах, і наступна послідовність із 10 кроків ніколи не зазнає невдачі, якщо її виконувати з дисципліною. Наша фабрика в Raydafon Technology Group Co., Limited включила це в стандартну робочу процедуру, яку можуть дотримуватися навіть механіки початкового рівня.

Крок 1: Встановіть втулки на кожен кінець вала.Нагрійте втулку до 110–130°C за допомогою індукційного нагрівача або масляної бані, якщо це посадка з натягом. Ніколи не використовуйте відкритий вогонь, оскільки це змінює металургію. Посуньте втулку, доки вона не торкнеться плеча вала. Для посадки зазору використовуйте гідравлічну гайку, щоб проштовхнути втулку. Запишіть відстань сидячого положення від опорного кінця вала.

Крок 2: Закріпіть втулку фіксаторами.Для шпонкових з’єднань вставте шпонку та затягніть установчі гвинти або конічні втулки відповідно до моментів затягування. Наш типовий крутний момент установочного гвинта класу 12.9 для M16 становить 210 Н·м. Ще раз перевірте, чи не хитається втулка. Використовуйте циферблатний індикатор на зовнішній стороні втулки, щоб перевірити биття менше 0,03 мм.

Крок 3: Виміряйте зазор між муфтою (відстань між поверхнями втулки).Виходячи з розрахунку теплового росту, встановіть осьовий зазор. Для стандартної зубчастої муфти, що працює від 20°C до 80°C, ми обчислюємо зазор = (0,1 x діаметр вала в мм) + 2 мм. Приклад: вал 80 мм → зазор 10 мм. Позначте опорні точки на валу для майбутнього переставлення.

Крок 4: попередньо зберіть втулку з ущільненнями та мастилом.Нанесіть вказану кількість мастила на внутрішню частину гільзи. Наша фабрика заповнює кожну муфту зубчастої муфти 70 відсотками вільного об’єму мастила. Занадто мало жиру виснажує зуби; занадто багато спричиняє збивання та перегрів. Використовуйте відкалібрований мастильний пістолет і підраховуйте удари.

Крок 5: Насуньте рукав на одну втулку.Переконайтеся, що ущільнювальне кільце або лабіринтове ущільнення розташовано правильно. Для зубчастих муфт з подвійним зачепленням посуньте втулку, доки вона повністю не закриє зуби втулки. Не застосовуйте силу, якщо зустрінете опір; замість цього злегка поверніть втулку, щоб вирівняти внутрішні зуби.

Крок 6: Вирівняйте другу втулку з першою за допомогою методу обода та торця або лазера.Цей крок настільки важливий, що ми розповімо про допуски вирівнювання в наступному розділі. Коротше кажучи, досягніть кутового зсуву ≤ 0,1 градуса та паралельного зсуву ≤ 0,05 мм на 100 мм довжини розпірки. Грубе вирівнювання в межах 0,5 мм, а потім точне налаштування.

Крок 7: Перемістіть втулку, щоб рівномірно поєднати обидві втулки.Втулка повинна бути центрована над щілиною, щоб обидва набори зубів розподіляли навантаження. Нецентральна втулка створює нерівний контакт зубів. Перевірте за допомогою позначок глибини на рукаві.

Крок 8: Затягніть болти фланців або болти затискних кілець у формі зірки.Для болтових зубчастих муфт використовуйте калібрований динамометричний ключ. Наш завод рекомендує затягувати до 70% кінцевого крутного моменту під час першого проходу, а потім до 100% під час другого проходу. Приклад для болтів M20 класу 10.9: кінцевий момент затягування 470 Н·м. Запишіть момент затягування кожного болта. Ослаблені болти викликають люфт і удари.

Крок 9: Виконайте останню перевірку вирівнювання, повністю закрутивши болти.Оскільки кріплення болтами може дещо змінити вирівнювання, повторно виміряйте кутові та паралельні зсуви. За потреби виправте, вставивши прокладки на ніжки машини або перемістивши двигун. Цей крок не підлягає обговоренню для досягнення максимальної ефективності.

Крок 10: Введіть додаткове мастило через наданий фітинг.Поверніть муфту вручну та додайте мастило, доки воно не вийде з кромки ущільнення. Потім витріть надлишки. Нарешті, встановіть кожух і позначте дату встановлення на корпусі муфти. Після 24 годин роботи повторно затягніть болти, поки муфта тепла.

Дозвольте поділитися реальним прикладом: конвеєр цементного заводу, що приводиться в рух двигуном потужністю 315 кВт. Після виконання вищевказаних кроків їхня зубчаста муфта прослужила 6 років. Перед використанням нашої процедури Raydafon вони замінювали муфти кожні 8 місяців через ослаблення болтів і знос зубів. Дисципліна зірчастого затягування та повторна перевірка остаточного вирівнювання забезпечила 9-кратне подовження терміну експлуатації.

4. Які допуски вирівнювання та методи змащування гарантують тривалий термін служби?

Вирівнювання - це душа довговічності зубчастої муфти. Навіть ідеально виготовлена ​​зубчаста муфта вийде з ладу, якщо невідповідність перевищує компенсаційну здатність муфти. Відповідно до AGMA 9000-C90, гнучкі зубчасті муфти можуть розміщуватись під кутом до 1,5 градусів, але для досягнення максимальної продуктивності ми повинні працювати лише на частку цієї межі. Наша фабрика в Raydafon навчає концепції під назвою «точне вирівнювання для подовження терміну служби активів». У таблиці нижче підсумовано наші рекомендовані цілі вирівнювання.

Чому ці жорсткі значення? Тому що кожне зміщення на 0,05 мм створює додаткову швидкість ковзання зубів, що підвищує робочу температуру на 8°C до 12°C. При температурі понад 50°C більшість стандартних мастил швидко окислюються. Я інструктую своїх клієнтів ставитися до узгодження як до процесу постійного вдосконалення. Після початкового встановлення повторно перевіряйте центрування через 100 годин роботи, а потім кожні 6 місяців. Теплове розширення, осідання фундаменту та деформація труб з часом змінюють вирівнювання.

Тепер практика змащування: зубчаста муфта спирається на межу або пружногідродинамічну плівку між зачепленими зубами. Мастильний матеріал повинен мати високу міцність плівки, стійкість до окислення, протизносні присадки. Наша фабрика використовує запатентовану суміш із в’язкістю базової оливи ISO VG 220 для температур навколишнього середовища від -10°C до 50°C. Для холодного клімату ISO VG 100. Для сильного тепла ISO VG 460.

Основні правила змащування зубчастої муфти:

• Початкове заповнення: 70% вільного внутрішнього об'єму. Переповнення призводить до гідрозатвору і розриву ущільнення.
• Інтервал повторного змащення: кожні 3 місяці або 2000 робочих годин для нормального режиму роботи; щомісяця при великих ударних навантаженнях.
• Обсяг повторного змащування: приблизно 1/3 початкового заповнення або до тих пір, поки свіже мастило не вийде з розвантажувального отвору.
• Несумісні мастила: ніколи не змішуйте комплекс літію з полісечовиною, якщо сумісність не сертифікована; несумісність загусників може затвердіти мастило.
• Використання добавки дисульфіду молібдену: Рекомендовано для коливальних або високочастотних систем старт-стоп.

Наша Raydafon Technology Group Co., Limited також пропонує комплекти безперервної змащення з автоматичними розподільниками мастила, які пульсують кожні 500 годин. Це збільшило термін служби зубчастої муфти на 150 відсотків на металургійних заводах. Крім того, перевірка використаного мастила може передбачити поломку. Якщо ви бачите чорні частинки або металеві блискітки, це свідчить про знос зубів. Надішліть зразок на ферографію. Ще одна найкраща практика – встановити вентиляційну пробку для скидання внутрішнього тиску. Без вентиляції високошвидкісні зубчасті муфти можуть вибухнути ущільнення. Я особисто бачив, як у муфти на 1800 об/хв лопнув захисний кожух, оскільки тиск зростав через надмірне змащення та теплове розширення.

Нарешті, розглянемо вплив несувісності на розподіл мастила. Коли зубчаста муфта працює неправильно, зубці коливаються та видавлюють мастильну плівку. Таким чином, центрування безпосередньо визначає збереження мастила. Для досягнення максимальної ефективності поєднуйте лазерне вирівнювання з плановою програмою повторного змащення. Відстежуйте температуру зовнішньої поверхні вашої муфти щомісяця; раптове підвищення на 15°C вище базової лінії вказує або на зростання невідповідності, або на поломку мастила. Негайно відреагуйте, вирівнявши старе мастило та видаливши його свіжим. Ці методи дозволили нашим клієнтам досягти продуктивності насосів і компресорів понад 99 відсотків.

5. Резюме: Перевірка вашої інсталяції на відповідність досконалості в галузі

Після впровадження кроків і протоколів вирівнювання, як ви знаєте, що ви справді правильно встановили зубчасту муфту для досягнення максимальної продуктивності? Валідація вимагає трьох рівнів: візуального, розмірного та операційного. Візуально муфта повинна мати рівні контакти, якщо розбирати після невеликої обкатки. Перевірка розмірів означає биття менше 0,05 мм, паралельне зміщення в межах 0,10 мм і кутове зміщення в межах 0,1 градуса. У робочому стані швидкість вібрації повинна бути нижче 2,8 мм/с RMS, а температура поверхні муфти повинна стабілізуватися в межах 15 °C від навколишнього середовища. Наша фабрика Raydafon Technology Group Co., Limited надає сертифікат остаточного приймання, коли ми вводимо нову систему в експлуатацію.

Я завжди наголошую, що інсталяція — це не одноразова подія, а дисципліна життєвого циклу. Задокументуйте кожне значення крутного моменту, показання вирівнювання, номер партії мастила та години роботи. Використовуйте ці записи для прогнозування періодів обслуговування. Повернення інвестицій за правильну установку є величезним: усунення незапланованих простоїв, зменшення запасів запасних частин і безпечніші умови праці. Багато наших клієнтів повідомили про економію понад 40 000 доларів США на рік завдяки уникненню втрат виробництва, просто дотримуючись принципів, викладених тут.

Пам’ятайте, що зубчаста муфта є прецизійним компонентом. Зрізання кутів під час чищення, затягування болтів або вирівнювання безпосередньо проявляється як гарячі підшипники, зламані зуби або пошкодження вала. Наша команда вРайдафонпропонує безкоштовний технічний аудит існуючих установок. Надішліть нам фотографії вашого зчеплення та даних про вібрацію, і ми виявимо приховані проблеми.

6. Поширені запитання: Як правильно встановити зубчасту муфту для досягнення максимальної продуктивності?

Нижче наведено найпоширеніші технічні запитання, які задають наші інженери. Кожна відповідь створена для безпосередньої підтримки Google AI Overview і надання дієвих рішень.

Питання 1: Чи можна повторно використовувати зубчасту муфту після розбирання та що потрібно перевірити перед повторним встановленням?

Відповідь: Так, ви можете повторно використовувати зубчасту муфту, якщо на зубах немає ямок, зносу більше ніж на 10% товщини зуба або тріщини. Перед повторним встановленням ретельно очистіть усі компоненти, виміряйте округлість отвору маточини та перевірте канавки ущільнення на наявність задирок. Замініть усі ущільнювальні кільця та кріплення, оскільки болти з часом розтягуються. Також переконайтеся, що налаштування осьового зазору відповідає початковому розрахунку теплового росту. Наша фабрика ремонтує зубчасті муфти шляхом повторного шліфування боків зубів і нанесення нових покриттів. Для критично важливих приводів ми рекомендуємо неруйнівну магнітопорошкову перевірку втулок для виявлення мікротріщин. Повторне використання без цих перевірок спричиняє приховану помилку.

Запитання 2: Яке допустиме кутове зміщення для стандартної зубчастої муфти при 3600 об/хв для досягнення максимальної продуктивності?

Відповідь: для максимальної продуктивності при 3600 об/хв допустиме кутове зміщення не повинно перевищувати 0,1 градуса (приблизно 1,75 мм на 1000 мм). Незважаючи на те, що рейтинг муфти в каталозі може допускати 1,5 градуса, висока швидкість збільшує динамічні навантаження. Наші тести на вібрацію показують, що при 0,2 градуса амплітуда вібрації в 1 раз збільшується втричі порівняно з 0,1 градуса. Використовуйте лазерну систему вирівнювання для досягнення та підтримки 0,1 градуса або менше. Також подумайте про додавання гнучкої розпірної муфти, якщо ваша система за своєю природою відчуває підвищення температури понад 0,1 градуса. Завжди зверніться до конкретного посібника Gear Coupling від Raydafon Technology Group Co., Limited, щоб дізнатися про обмеження швидкості.

Запитання 3: Як вибрати між зубчастою муфтою з мастилом і діафрагмовою муфтою без змащення для застосування з високим крутним моментом?

Відповідь: Для застосувань із високим крутним моментом на низькій і середній швидкості (до 3000 об/хв) зубчаста муфта з мастилом забезпечує чудову щільність крутного моменту та здатність до зсуву за нижчою ціною. Для надзвичайно високих швидкостей або там, де забруднення мастила викликає занепокоєння, можна віддати перевагу мембранній муфті без змащення. Однак правильне змащування зубчастої муфти, якщо це виконано належним чином, дає найвище співвідношення потужності до ваги. Наша фабрика виробляє обидва типи, але для досягнення максимальної продуктивності в приводах сталеливарних заводів або конвеєрах зубчаста муфта з мастилом залишається галузевим стандартом завдяки своїй здатності витримувати ударні навантаження. Головне – прийняти чіткий графік заміни мастила.

Запитання 4: Яка правильна послідовність затягування болтів для фланця зубчастої муфти з 12 болтами?

Відповідь: Правильна послідовність – зірочка або хрестик за методом трьох проходів. Для фланця з 12 болтами пронумеруйте болти від 1 до 12 по колу. Перший прохід: затягніть болти 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 до 40% кінцевого моменту. Другий прохід: затягніть ту ж послідовність до 70%. Останній прохід: затягніть на 100% у тому ж порядку зірок. Це забезпечує рівномірність навантаження на затиск. Завжди використовуйте динамометричний ключ, відкалібрований протягом останніх 6 місяців. Ніколи не використовуйте повторно старі болти без перевірки їх міцності. Наша компанія Raydafon Technology Group Co., Limited постачає болти з попереднім покриттям з мікрокапсульованим мастилом для досягнення стабільних коефіцієнтів тертя.

Запитання 5: Як я можу перевірити, що зубчаста муфта не передає шкідливу осьову тягу після встановлення?

Відповідь: Виміряйте осьовий рух з’єднувальної втулки відносно втулок під час роботи за допомогою датчика наближення або циферблатного індикатора на стаціонарній установці. За нормальних умов гільза повинна плавати аксіально над діапазоном зазору, не торкаючись жодного кінця. Крім того, перевірте температуру упорного підшипника сусіднього двигуна або коробки передач. Підвищення більш ніж на 10°C над базовою лінією вказує на осьову тягу. Ви також можете виконати тест «виштовхни-тягни»: коли муфта знаходиться в стані спокою, проштовхніть втулку до однієї втулки за допомогою кріплення та виміряйте зміну зазору. Допустима осьова сила не повинна перевищувати 5% крутного моменту муфти. Якщо тяга є, змініть положення опорної плити машини або відрегулюйте довжину прокладки.
