Гідравлічний циліндр стріли для міні-екскаватора
  • Гідравлічний циліндр стріли для міні-екскаватораГідравлічний циліндр стріли для міні-екскаватора
  • Гідравлічний циліндр стріли для міні-екскаватораГідравлічний циліндр стріли для міні-екскаватора

Гідравлічний циліндр стріли для міні-екскаватора

Raydafon виробляє гідравлічні циліндри стріли для міні-екскаваторів на власному заводі в Нінбо, Китай. Стандартні діаметри отвору варіюються від 50 мм до 125 мм з діаметром штока від 25 мм до 75 мм, хід до 1000 мм, максимальна тяга 361 кН при 29,4 МПа і діапазон робочих температур від -20 °C до +70 °C. Стовбур викований з високоміцної легованої сталі, а канал ствола точно відшліфований, що зменшує внутрішнє тертя та забезпечує точне керування стрілою на низькій швидкості. Вбудована подвійна ущільнювальна конструкція із зносостійкої імпортної гуми та зовнішній склоочисник захищає манжету ущільнювача від пилу та вологи, подовжуючи термін служби більш ніж на 40%. Зовнішня частина штанги та стовбура оброблені антикорозійним захистом від дощу, бруду та змиву. Діаметр отвору, шток, хід, центри кріплення та положення портів виготовляються за кресленням для встановлення OEM або заміни на машинах класу 1–8 тонн. Надішліть свою модель екскаватора або оригінальний креслення для отримання пропозиції протягом 24 годин.

Гідравлічний циліндр стріли для міні-екскаватора — діаметр отвору 50–125 мм, хід до 1000 мм

Циліндр стріли — це плунжер, який піднімає й опускає стрілу міні-екскаватора, і саме циліндр сприймає найбільше навантаження в усій машині. Raydafon виковує ствол із високоміцної легованої сталі, шліфує канал ствола, щоб зменшити внутрішнє тертя, і ущільнює його за допомогою подвійного ущільнення для умов запилених місць. Поставляється як комплект OEM або як замінний циліндр, виготовлений за вашим оригінальним кресленням.

  • 50–125 ммДіаметр отвору
  • 25–75 ммДіаметр стержня
  • ≤ 1000 ммІнсульт
  • 361 кНМаксимальна тяга
  • від −20 до +70 °CРобоча температура
01 / ОГЛЯД

Гідравлічний циліндр стріли для міні-екскаватора — OEM і заміна

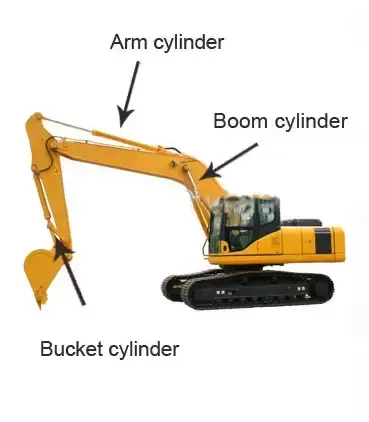

Циліндр стріли розташований між рамою машини та стрілою, і це компонент, який піднімає всю верхню конструкцію екскаватора. У міні-екскаваторі стріловий плунжер працює з коротшим ходом, ніж у повнорозмірній машині, але при високому робочому циклі, часто тисячі циклів на день під час муніципальних, ландшафтних і сільськогосподарських робіт. Ця комбінація — короткий хід, велика кількість циклів, запилене середовище — це те, на що повинні відповідати специфікації, а не лише сире зусилля.

Raydafon виробляє цей циліндр на власному заводі в Нінбо, Китай, як для машинобудівників, так і для вторинного ринку. Стандартний діаметр отвору варіюється від 50 мм до 125 мм з діаметром штока від 25 мм до 75 мм, хід до 1000 мм і максимальна тяга 361 кН, робочий діапазон температур від -20 °C до +70 °C. Пов’язані циліндри від одного заводу включають ширшігідроциліндр екскаваторадіапазон, вгідроциліндр ковша для малого екскаваторащо працює з ним на одній машині, ігідроциліндркаталог іншої мобільної техніки.

02 / ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технічні характеристики

  • Назва товаруГідроциліндр стріли для міні-екскаватора
  • Діаметр отвору50 мм – 125 мм
  • Діаметр стержня25 мм – 75 мм
  • Інсульт≤ 1000 мм
  • Максимальна тяга361 кН
  • Максимальний тиск29,4 МПа
  • Робоча температуравід −20 °C до +70 °C
  • Матеріал бочкиКування з високоміцної легованої сталі, прецизійне шліфування
  • ПломбуванняПодвійна ущільнювальна структура з зносостійкої імпортної гуми
  • Обробка поверхніЗовнішній вигляд штанги та стовбура оброблені антикорозією
  • МонтажДля машинного креслення — шпилька, скоба або фланець
  • НалаштуванняОтвір, шток, хід, центри кріплення, положення порту, колір фарби

Стандартна специфікація для циліндра стріли міні-екскаватора.

Параметр Значення
Діаметр отвору 50 мм – 125 мм
Діаметр стержня 25 мм – 75 мм
Інсульт ≤ 1000 мм
Максимальна тяга 361 кН
Тиск 29,4 МПа
Робоча температура від −20 °C до +70 °C

Як співвідносяться тяга і діаметр отвору:максимальна тяга 361 кН застосовується до найбільшого отвору в діапазоні при 29,4 МПа. Менший отвір створює пропорційно меншу силу при тому самому тиску — отвір 50 мм при 29,4 МПа дає приблизно 57,7 кН, отвір 63 мм — близько 91,6 кН, а отвір 80 мм — близько 147,8 кН. Завжди вказуйте діаметр отвору разом із системним тиском, тому що тяга, яка потрібна вашій машині, є тим, що визначає діаметр отвору, а не навпаки.

03 / ДЕТАЛІ ПРОДУКТУ

Деталі продукту

Фотографії та зразки циліндра стріли, який ми виготовляємо для міні-екскаваторів.

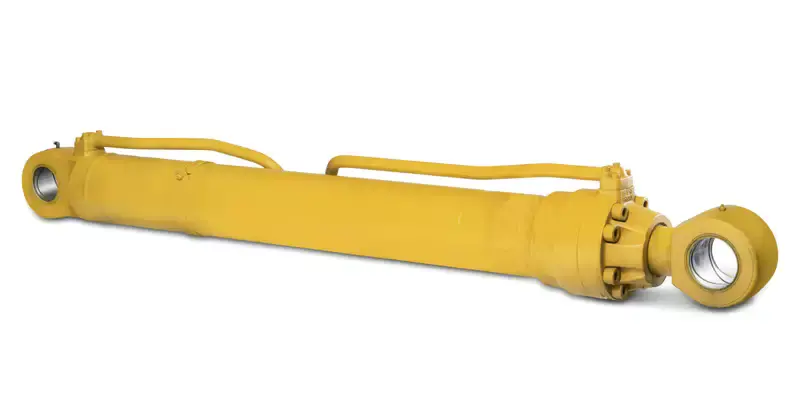

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Гідроциліндр стріли для міні-екскаватора — бочка, шток і кріплення.

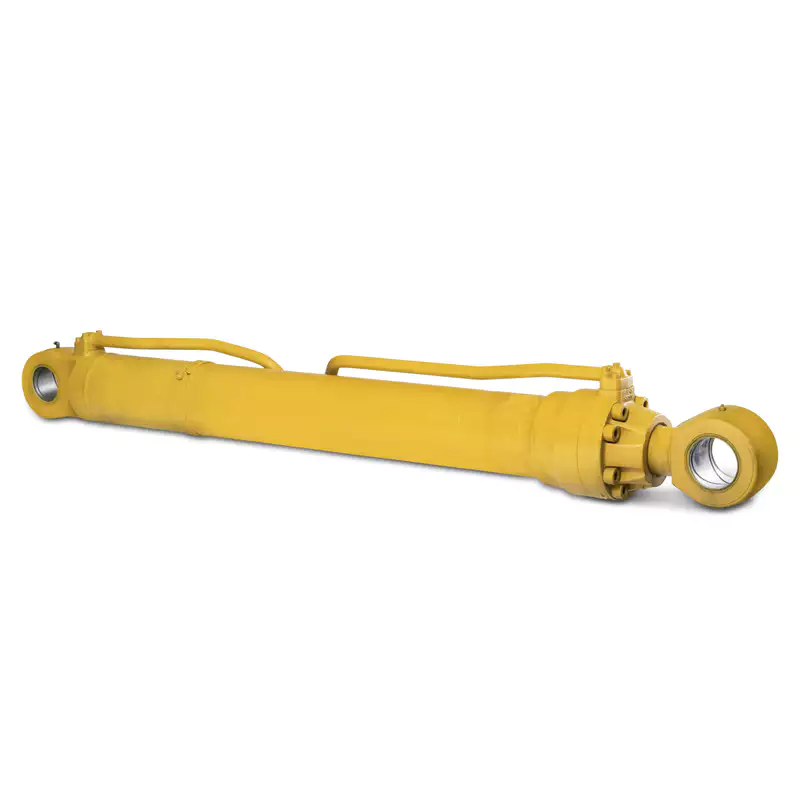

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Кований ствол із легованої сталі з прецизійним шліфуванням каналу ствола.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Посилання на розміри та кріплення — перевірте на своїй машині перед замовленням.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Поверхня стрижня та подвійне ущільнення.
04 / БУДІВНИЦТВО

Характеристики та конструкція продукту

Кований ствол і шліфований канал ствола

Стовбур викуваний з високоміцного сплаву, а не виготовлений із трубної заготовки, що забезпечує більш однорідну структуру зерна та кращу стійкість до втоми на різьбових і зварених кінцях. Потім отвір піддається прецизійному шліфуванню, щоб ущільнення поршня стикалося з однорідною поверхнею; Завдяки цій обробці коефіцієнт внутрішнього тертя є низьким — приблизно на 30% нижчим, ніж у невідшліфованому отворі під час нашого порівняльного тестування — і саме тому стрілу все ще можна точно переміщувати, коли машина працює в тісному просторі, де сантиметри мають значення.

Подвійне ущільнення для запилених місць

Кожен циліндр має вбудовану структуру подвійного ущільнення із зносостійкої імпортної гуми. Внутрішнє ущільнення утримує гідравлічний тиск, тоді як зовнішній склоочисник утримує пил і вологу від ущільнювальної кромки, що має значення під час роботи на місці: єдине ущільнення, якому дозволяється працювати в забрудненому стані, викликає повільний плач, який згодом стає витоком. Під час експлуатації ця конструкція подовжує термін служби циліндра більш ніж на 40% порівняно з системою з одним ущільненням і зменшує частоту виходу машини з роботи для технічного обслуговування.

Зроблено відповідно до геометрії вашої машини

Діаметр отвору, шток, хід, центри кріплення та положення портів виготовляються за кресленням. Для заміни циліндра це критична частина — центри кріплення та діаметри штифтів мають точно відповідати стрілі та рамі машини, тому надішліть оригінальний креслення, модель машини або виміряні розміри несправного циліндра, і ми підберемо інтерфейс, перш ніж надсилати пропозиції. Різні конфігурації ходу та тиску доступні в усьому діапазоні для муніципальних, ландшафтних і сільськогосподарських завдань.

05 / СУМІСНІСТЬ

Сумісність з машиною

Цей циліндр стріли постачається для міні-екскаваторів у класі приблизно від 1 до 8 тонн, де стандартні діаметри отворів у діапазоні 50–125 мм. Він встановлюється як оригінальне обладнання, так і як заміна на машинах наступних марок, зокрема:

  • Кубота
  • Янмар
  • Такеучі
  • Риска
  • Гусениця
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Зверніть увагу:назви торгових марок наведені лише для того, щоб вказати на класи машин, на яких цей циліндр зазвичай встановлюється. Raydafon є незалежним виробником і не пов’язаний, не авторизований і не є постачальником оригінального обладнання для цих брендів. Перед замовленням завжди перевіряйте монтажний креслення конкретної моделі.

Не знаєте, який діаметр циліндрів і хід потрібно вашій машині? Надішліть модель екскаватора, наявний отвір циліндра та діаметр штока, його довжину між штифтами та тиск у системі, і ми підтвердимо конфігурацію.

06 / ДОДАТКИ

Додатки

Міні-екскаватори купують тому, що вони підходять туди, де повнорозмірні машини не можуть, і саме там найбільше значення має управління циліндром стріли.

Утримання комунальних доріг

Прокладка трубопроводу та ремонт кришки колодязів на вузьких вулицях, де стрілу потрібно закріпити на місці, а не розгойдувати. Точне керування на низькій швидкості зменшує ризик ударів про підкопи або готові поверхні.

Рекультивація та посадка фруктових садів

Розчищення старих пнів і підготовка нових ділянок, з підйомом і опусканням стріли навколо стоячих дерев. Контрольований рух дозволяє уникнути пошкодження фруктових дерев, які повинні залишатися на місці.

Будівельні та демонтажні роботи

Руйнування низьких стін і підйом легких будівельних матеріалів, де стабільна вихідна потужність під мінливим навантаженням зберігає операцію передбачуваною для оператора та безпечною для всіх, хто працює поблизу.

Водне господарство сільськогосподарських угідь

Вирізання дренажних канав на контрольовану глибину та ширину, що повторюється, лише якщо циліндр стріли утримує положення під навантаженням, а не дрейфує, коли ковш зустрічає опір.

Благоустрій території та будівництво саду

Планування, копання траншей і переміщення ґрунту на обмежених житлових ділянках, де компактна машина з точним керуванням штангою забезпечує чистішу обробку та менше ручного прибирання.

Заміна та ремонт

Пряма заміна циліндра стріли з надрізами, погнутістю або течею на існуючій машині, виконана за оригінальним кресленням або виміряним зразком, щоб штифти та порти збігалися.

07 / ЧОМУ РАЙДАФОН

Переваги продукту

  • Пряме постачання з заводуЦиліндр викуваний, оброблений, зібраний і перевірений на власній фабриці Raydafon, тому між вами та виробництвом немає торгової націнки, а креслення та запасні ущільнювачі залишаються доступними протягом усього терміну служби машини.
  • Зниження внутрішнього тертяТочний шліфований отвір і відповідний зазор поршневого ущільнення зменшують внутрішнє тертя, що проявляється у більш плавному управлінні на низькій швидкості та меншому нагріванні гідравлічного масла під час довгих змін.
  • Герметизація створена для умов на місціПодвійне ущільнення із зовнішнім склоочисником призначене для пилу та вологи, а не для чистої майстерні, що подовжує термін служби більш ніж на 40% і скорочує незаплановані простої.
  • Діапазон ходів і тисківКонфігурацію отвору, штока, ходу та тиску можна підібрати до машини, а не нав’язувати найближчий каталожний розмір, що має значення при заміні циліндра на моделі, яка знята з виробництва.
  • Антикорозійна обробка поверхніСтрижень і зовнішня сторона стовбура оброблені проти корозії, тому циліндр витримує дощ, бруд і промивання без утворення ямок на поверхні, які руйнують ущільнення.
  • Заміна на основі малюнкаНадішліть оригінальний креслення, модель машини або виміряні розміри, і заміна буде вироблена на цьому інтерфейсі, щоб штифти, порти та центри кріплення підходили без змін на місці.

Тяга, термін служби ущільнення та інтервал обслуговування залежать від вибраного отвору, тиску в системі, робочого циклу та того, наскільки добре фільтрується гідравлічна олива машини. Надайте нам модель екскаватора та робочий тиск, і ми підтвердимо діаметр і хід циліндра відповідно до навантаження, яке фактично витримує циліндр.

08 / ЧАПІ ПОКУПЦІ

FAQ для покупців

  • Який діаметр діаметра, хід і тиск покриває цей циліндр стріли міні-екскаватора?Діаметр отвору від 50 мм до 125 мм, діаметр штока від 25 мм до 75 мм, хід до 1000 мм і максимальний тиск 29,4 МПа. Максимальна тяга становить 361 кН на найбільшому каналі ствола; менші отвори виробляють пропорційно меншу силу при однаковому тиску, тому отвір слід вибирати відповідно до тяги, необхідної вашій машині.
  • Чи можете ви зробити заміну для моєї конкретної моделі екскаватора?так Надішліть модель машини, оригінальне креслення або виміряний отвір, діаметр штока, хід, довжину між штифтами та деталі кріплення несправного циліндра. Ми підтверджуємо інтерфейс і виготовляємо відповідний циліндр, що дозволяє уникнути проблем з підгонкою, які виникають через використання загального розміру.
  • Яка різниця між максимальною тягою і тиском?Тиск - це гідравлічний тиск, на який розрахований циліндр, у даному випадку 29,4 МПа. Тяга — це сила, яка створює тиск на площу поршня, тому вона змінюється з діаметром отвору — 361 кН при отворі 125 мм, але лише близько 57,7 кН при отворі 50 мм при тому самому тиску.
  • В якому діапазоні температур може працювати балон?Стандартний робочий діапазон від -20 °C до +70 °C. Для машин, що працюють за межами цього діапазону, або з гідравлічною оливою, яка нагрівається, повідомте нам безперервну температуру оливи, і ми підтвердимо відповідність матеріалу ущільнення та специфікації.
  • Як циліндр захищений від пилу та води?Використовується подвійна ущільнювальна конструкція із зносостійкої імпортної гуми та зовнішній склоочисник, завдяки чому ущільнювальна губа захищена від пилу та вологи. Таке розташування призначене для умов на місці, а не для чистого середовища, і саме це подовжує термін служби більш ніж на 40%.
  • Яку інформацію вам потрібно надати, і чи можна надати запасні пломби?Модель машини, діаметр отвору та штока, хід, робочий тиск, тип кріплення та кількість — чим більше ви надішлете, тим швидше ми підтвердимо конструкцію. Комплекти ущільнювачів і запасні компоненти доступні окремо, тому машину можна повернути в експлуатацію після несправності ущільнення без заміни всього циліндра. Котирування зазвичай надається протягом 24 годин.
09 / ПОВ'ЯЗАНО

Супутні продукти та додаткова інформація

Отримайте запит на циліндр стріли міні-екскаватора

Надішліть модель екскаватора, діаметр отвору та штока, хід, робочий тиск, тип монтажу та кількість — або оригінальне креслення. Ми підтверджуємо конфігурацію на вашій машині та надсилаємо відповідь із зазначенням ціни та часу виконання протягом 24 годин.

Надішліть запит зараз

* Максимальна тяга 361 кН застосовується до найбільшого отвору в діапазоні при 29,4 МПа. Будь ласка, підтвердьте діаметр, хід і монтажні розміри вашої машини перед замовленням. Назви торгових марок використовуються лише для позначення класів машин і не вказують на приналежність.
