Карданний вал для вертикальних кормозмішувачів Peecon
  • Карданний вал для вертикальних кормозмішувачів PeeconКарданний вал для вертикальних кормозмішувачів Peecon
  • Карданний вал для вертикальних кормозмішувачів PeeconКарданний вал для вертикальних кормозмішувачів Peecon

Карданний вал для вертикальних кормозмішувачів Peecon

Змінні карданні вали для вертикальних кормозмішувачів PEECON 865, 1100, 1300 і 1500. Основний вал постійної швидкості CAT6; тракторні шліцеві варіанти 1.375-6 (540 об/хв), 1.375-21 (1000 об/хв) і 1.750-20 (1000 об/хв); вхід на стороні змішувача зазвичай 1,750-6. Крутний момент муфти автоматичного відключення 2500–3500 Н·м; хомути зрізних болтів з номінальним моментом 2920 Н·м. Довжина валу, розмір ярма, комбінація шліців і конфігурація щита можуть бути зроблені за кресленням. MOQ і час виконання підтверджуються для кожного замовлення, оскільки вони залежать від моделі та конфігурації. Надішліть свою модель змішувача та шліц ВВП трактора — ми підтвердимо комбінацію трансмісії та видамо цінову пропозицію.

Оптова заміна трансмісії · Лінійка вертикальних змішувачів PEECON

Оптовий карданний вал для вертикальних кормозмішувачів PEECON — технічні характеристики, мінімальна вартість, налаштування та час виконання заміни кормозмішувача

Коли карданний вал вертикального кормозмішувача виходить з ладу, прес-підбирач або змішувач зупиняється, і рішення про заміну зводиться до три перевірки: яку модель PEECON, який шліц з боку трактора та який крутний момент зчеплення може витримати редуктор змішувача взяти. На цій сторінці наведено список цих трьох елементів у порівнянні з чотирма моделями міксерів у цьому діапазоні разом із основним CV номери деталей валу та зчеплення, щоб ви могли підтвердити специфікацію, перш ніж запитувати пропозицію.

Ціни та MOQЗа котируванням
Час виконанняЗа замовлення
НалаштуванняНа основі малюнків
ДокументиЗа бажанням

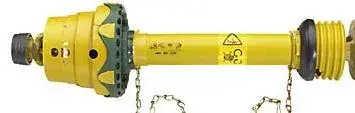

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Карданний вал вертикального кормозмішувача PEECON — шарнір постійної швидкості CAT6 і кінець муфти серії 2500.

Основні характеристики

  • Основний валCAT6 постійна швидкість
  • Шліц трактора1,375-6 · 1,375-21 · 1,750-20
  • Вхід змішувачаЗазвичай 1,750-6
  • Крутний момент на валу3800 Н·м номінальний / 4200 Н·м піковий
  • Крутний момент зчеплення2500 – 3500 Н·м
  • Хомут зрізного болта2920 Н·м
  • Моделі змішувачів865 · 1100 · 1300 · 1500
  • Потужність трактора95 – 200 к.с. мінімум
  • НалаштуванняДовжина, кокетка, шпонка, щиток

Матриця моделі — який змішувач PEECON потребує якого ВВП

PEECON865
  • Ємність865 CFT
  • Шнеки2
  • Хв. потужність95 к.с
  • ТрансмісіяCAT6 CV
  • СплайнТрактором
PEECON1100
  • Ємність1100 CFT
  • Шнеки2
  • Хв. потужність135 к.с
  • ТрансмісіяCAT6 CV
  • СплайнТрактором
PEECON1300
  • Ємність1300 CFT
  • Шнеки3
  • Хв. потужність180 к.с
  • ТрансмісіяCAT6 CV
  • СплайнТрактором
PEECON1500
  • Ємність1500 CFT
  • Шнеки3
  • Хв. потужність200 к.с
  • ТрансмісіяCAT6 CV
  • СплайнТрактором

Більшість тракторів у цьому діапазоні потужності використовують патрубок ВВП 1.750-20, а більшість змішувачів PEECON цього діапазону використовують вхід 1.750-6 вал. Обидві сторони підбираються незалежно — сторона міксера кріпиться міксером, сторона трактора — трактор. Підтвердьте обидва перед замовленням.

Головний вал постійної швидкості CAT6 — номери деталей вузла та півосі

Повна збірка CV і посилання на піввісь для головного валу CAT6
Вихідний вал трактора Повний номер деталі вузла CV Номер деталі вала CV 1/2 Номер деталі половини агрегату (2500).
540 об/хв, 1,375" × 6 шліців 392206 392206-ПОЛОВИНА 2500-ІНФОРМАЦІЯ-ПОЛОВИНА
1000 об/хв, 1,375" × 21 сплайн 392221 392221-ПОЛОВИНА 2500-ІНФОРМАЦІЯ-ПОЛОВИНА
1000 об/хв, 1750 дюймів × 20 шліців 392220 392220-ПОЛОВИНА 2500-ІНФОРМАЦІЯ-ПОЛОВИНА

Повний вузол CV поставляється з попередньо змащеним шарніром. Якщо потрібно замінити лише одну половину, піввісь номер деталі той, який ви замовляєте. Половина знаряддя використовується для всіх трьох варіантів з боку трактора.

Вибір зчеплення та вилки — Номінальний момент і номери деталей

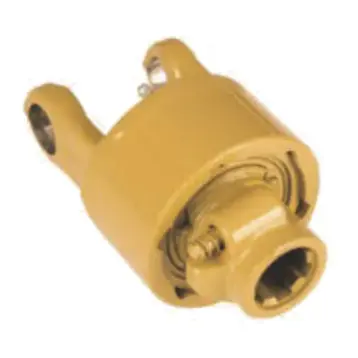

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Муфта автоматичного відключення серії 2500 — корпуси К64 і К64/24.
Муфти з автоматичним відключенням серії 2500
Номер деталі Модель Діаметр Сплайни Крутний момент
134467 К64/24 1.750 20 3500 Н·м
LAF20250MDAL67 K64 1.750 20 2500 Н·м
135416 К64/24 1.375 6 2700 Н·м
135362 К64/24 1.750 6 2700 Н·м
135986 К64/24 1.750 20 2700 Н·м

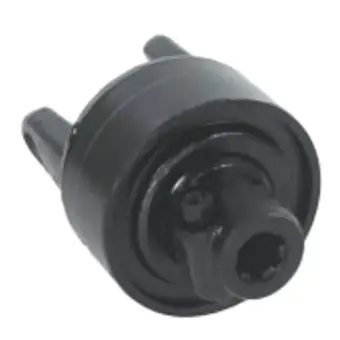

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Хомути зрізних болтів серії 2500 — корпуси KB61, KB61/2 і BTL.
Хомути зі зрізними болтами серії 2500
Номер деталі Модель Діаметр Сплайни Крутний момент
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 Н·м
355272 KB61/2 1.375 6 2920 Н·м
4250104 KB61/2 1.375 6 2920 Н·м
BTL67205610A BTL 1.750 20 2920 Н·м
4250105 KB61/2 1.750 20 2920 Н·м
BTL67345610A KB61 1.750 6 2920 Н·м
338427 KB61/2 1.750 6 2920 Н·м
392340 KB61/2 1,9375 RD 0,50 ключ —

Два сімейства зчеплень не є взаємозамінними в експлуатації. Зчеплення з автоматичним відключенням знову вмикаються після ковзання, тому вони підходять для змішувачів, які зазнають випадкових перевантажень під час запуску. Хомути зрізних болтів жертвують болтом через перевантаження і потребують повторного закручування перед тим, як змішувач знову запрацює, тому вони підходять для змішувачів, де зламаний болт легше замінити ніж перегрітий пакет зчеплення. Повний довідковий матеріал для ширшого діапазону наведено наВал відбору потужності для кормозмішувачівсторінки.

Деталі специфікації — вал, шарнір і щит

Вал і шарнір

Основний вал
CAT6 постійна швидкість
Матеріал валу
Загартована легована сталь, шліфована
Діаметр валу
φ62 мм
Спільний кут
±45°
Підшипник
Чотирисферичний ролик
Номінальний крутний момент
3800 Н·м
Піковий крутний момент
4200 Н·м
Діапазон швидкостей
540 – 1000 об/хв

Печатка та захист

Матеріал ущільнення
Гідрований нітрильний каучук
Температура ущільнення діапазон
від −45 °C до 130 °C
Пилозахисний чохол
Трьохгубка зі спіральною стружковою канавкою
Щит
Повне покриття, швидке підключення
Потужність трактора
80 – 220 к.с
Сумісність змішувача
PEECON, KUHN (20 м³ і більше)
Налаштування
Довжина, кокетка, шпонка, щиток
Документація
Поставляється за запитом

Специфікації вище відображають поточну виробничу структуру. Для нестандартної довжини валу або розміру коромисла креслення керує. Більш широкий асортимент для інших марок кормозмішувачів, в тому числіКормозмішувачі Supreme, є перераховані на сторінці категорії та відповідніредуктор кормозмішувачазнаходиться на окремій сторінці.

Як підтверджується замовлення

Надішліть модель і сплайн

Надайте модель змішувача PEECON (865 / 1100 / 1300 / 1500) і розмір патрубка ВВП трактора.

Підтвердьте трансмісію

Ми повертаємо відповідний вузол CV, сімейство зчеплення та комбінацію номерів деталей.

Малюнок і цитата

Для нестандартної довжини або кокетки перед виготовленням видається креслення. У ціновій пропозиції вказано мінімальну ціну та час виконання підтвердженої конфігурації.

Виробництво та відправка

Стандартні вали рухаються за затвердженим графіком; спеціальні вали переміщаються після затвердження креслення.

MOQ і час виконання вказані для кожного замовлення, оскільки вони залежать від моделі, комбінації шліців і чи є вал стандартний або виготовлений за кресленням. Ніщо на цій сторінці не містить фіксованої цифри, яка б не відповідала a різна конфігурація. TheАсортимент карданного валасторінку перелічує інші категорії сільського господарства.

Часті запитання

Які моделі змішувачів PEECON охоплює цей карданний вал?

865, 1100, 1300 і 1500. Мінімальна потужність трактора для кожного становить 95 к.с., 135 к.с., 180 к.с. і 200 к.с. відповідно, як зазначено в таблиці моделей вище. Усі чотири працюють на головному валу постійної швидкості CAT6.

Який шліц використовується з боку трактора та з боку міксера?

Більшість тракторів цього діапазону використовують шліцевий вал 1.750-20, а більшість змішувачів використовують вхідний вал 1.750-6. Також доступні варіанти 1.375-6 (540 об/хв) і 1.375-21 (1000 об/хв) для трактора. Сторона трактора та сторона змішувача підбираються незалежно — перевірте обидва перед замовленням.

Який крутний момент вала та муфти?

Головний вал CAT6 розрахований на 3800 Н·м безперервно та 4200 Н·м у миттєвому піковому режимі. Муфти з автоматичним відключенням у серії 2500 варіюються від 2500 Н·м до 3500 Н·м. Хомут зрізних болтів розрахований на 2920 Н·м.

Чи можете ви поставити нестандартну довжину валу або хомута?

так Довжина валу, розмір ярма, комбінація шліців і конфігурація щита можуть бути зроблені за кресленням. Надішліть розміри наявного валу або ескіз з позначеними центрами з’єднань, і ми підтвердимо здійсненність.

Які MOQ і час виконання?

MOQ і час виконання підтверджуються для кожного замовлення. Вони залежать від моделі, комбінації шліців і від того, чи є вал стандартним або виготовленим за кресленням. Надішліть свою модель змішувача та шліц ВВП трактора, і ми видамо цінову пропозицію з переліком мінімальних замовлень і часу виконання для цієї конфігурації.

Надішліть запит на міксер PEECON

Надішліть свою модель змішувача PEECON (865 / 1100 / 1300 / 1500) і розмір втулки ВВП трактора (1.375-6, 1.375-21 або 1,750-20). Ми підтверджуємо комбінацію трансмісії та номер деталі, а також видаємо цінову пропозицію з мінімальною ціною та часом виконання для цієї конфігурації. Нестандартна довжина та хомути вказані на кресленні.
