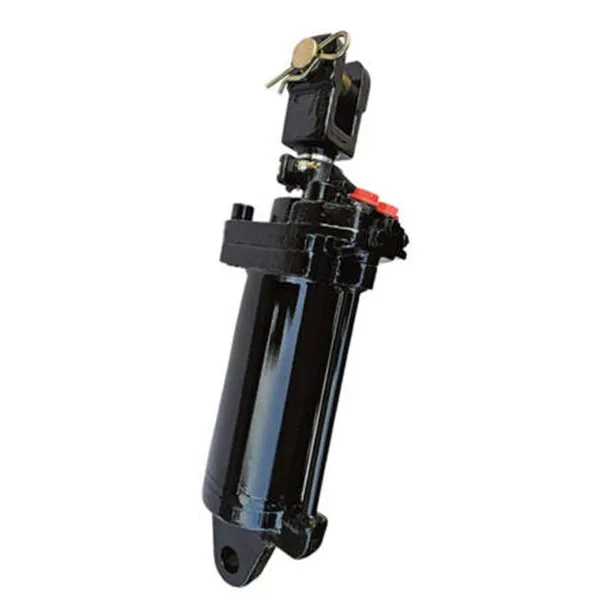

EP-TF1304.55.012 Гідравлічний підйомний циліндр

Основні технічні характеристики

Компоненти продукту

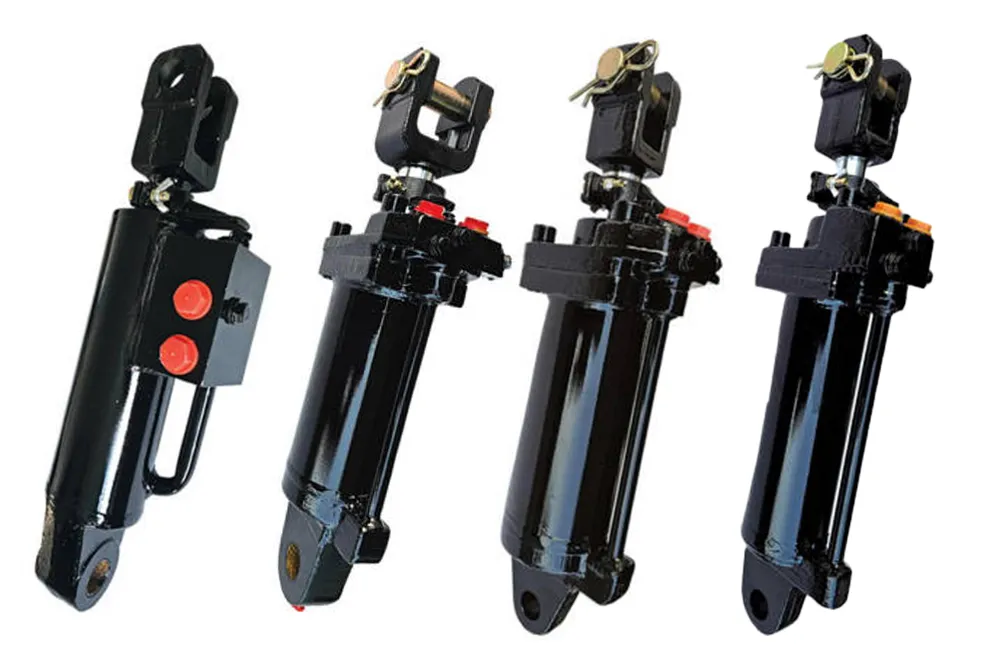

Заміна старого циліндра на гідравлічний підйомний циліндр EP-TF1304.55.012 — розумний крок, але щоб отримати максимальну віддачу від цього міцного гідравлічного підйомного циліндра, ви захочете поєднати його з потрібними деталями. Давайте поговоримо про те, що працює найкраще.

Почніть із гідравлічних регулюючих клапанів — ці маленькі робочі конячки мають відповідати вимогам потоку циліндра. Якщо показник GPM/LPM вашого клапана занизький, це призведе до засмічення системи, сповільнюючи рух промислового гідравлічного підйомного циліндра. Нікому не потрібна затримка налаштування, тому відповідність клапана потребам циліндра не підлягає обговоренню.

Потім є гідравлічний насос. Якщо ви переходите на потужніший гідравлічний підйомний циліндр, як цей, ваш поточний насос може не працювати. Ви повинні перевірити, чи може він проштовхнути достатньо рідини, щоб циліндр рухався з необхідною швидкістю. Невеликий насос затримає навіть найміцніший гідравлічний підйомний циліндр, тому не пропускайте цю перевірку.

І давайте не забувати про основи: гідравлічну рідину та фільтри верхньої полиці. Думайте про них як про джерело життя вашого гідравлічного підйомного циліндра. Чиста рідина зберігає форму ущільнювачів, запобігаючи витокам і зношенню, що негативно впливає на роботу бака. Економія на дешевій рідині або старих фільтрах — це швидкий спосіб скоротити термін служби цього надійного гідравлічного підйомного циліндра, тому трохи витратите гроші, воно того варте.

Як розрахувати вантажопідйомність гідроциліндра

З’ясувати, скільки може підняти гідравлічний циліндр, — це не просто математична вправа — це ключ до вибору правильного для вашого обладнання. Незалежно від того, чи використовуєте ви гідравлічний підйомний циліндр для ножичних підйомників, переміщення матеріалів прямо вгору чи підйом автомобілів, правильно підібраний розмір забезпечить безпеку, ефективну роботу та не буде коштувати більше, ніж потрібно.

Почніть із основної формули — не потрібно її надто ускладнювати. Підйомна сила зводиться до тиску, помноженого на ефективну площу циліндра. У метриці це Сила (у Ньютонах) = Тиск (Паскалі) × Площа (квадратні метри). Для британської системи це Сила (фунти) = Тиск (PSI) × Площа (квадратні дюйми). Щоб отримати площу, просто використайте π, помножене на (половину діаметра отвору) у квадраті. Припустімо, у вас є важкий гідравлічний підйомний циліндр із діаметром отвору 100 мм (це приблизно 3,94 дюйма), який працює під тиском 200 бар (приблизно 2900 PSI). Площа буде 3,14 раза (0,05 метра в квадраті), що дорівнює 0,00785 квадратного метра. Помножте це на 200 × 10⁵ Паскалів, і ви отримаєте близько 15 700 Ньютонів сили — цього достатньо для того, щоб витримувати великі навантаження.

Далі не забудьте про довжину штриха. Від цього залежить, наскільки високо вам потрібно підняти. Будь то компактний гідравлічний підйомний циліндр для перевантажувальних платформ чи довгоходовий для телескопічних підйомників, переконайтеся, що хід відповідає потрібному вертикальному переміщенню. Занадто короткий, і ви не можете досягти; занадто довго, і ви витрачаєте місце.

Крім того, є реальні речі, які врізаються в цю теоретичну силу — тертя, кут, під яким встановлено циліндр, швидкість його руху. Ось чому ви додаєте коефіцієнт безпеки, зазвичай від 1,2 до 1,5. Для вертикальних гідравлічних підйомних циліндрів у критичних місцях, таких як ліфти чи автовишки, цей додатковий запас необов’язковий — він необхідний для забезпечення безпеки.

Нарешті, перевірте, як встановлено циліндр. Спосіб його кріплення впливає на те, наскільки добре він передає силу. Якщо ви використовуєте гідравлічний підйомний циліндр OEM у спеціальному налаштуванні, переконайтеся, що точки кріплення можуть витримувати повне навантаження без згинання та зносу. Незалежно від того, чи потрібен вам гідравлічний підйомний циліндр односторонньої дії для підйомних столів чи подвійної дії для вертикальних робіт, наша команда в Raydafon допоможе підібрати правильний розмір і налаштувати. Просто повідомте нам навантаження, хід і тиск, і ми підкажемо вам правильний гідравлічний підйомний циліндр для роботи.

FAQ

Q1: Як дізнатися, чи мій поточний циліндр не підходить для роботи?

A: Загальні ознаки включають нездатність підняти номінальне навантаження машини, дуже повільну роботу, навіть коли двигун працює на високих обертах, або клапан скидання тиску вашої системи часто спрацьовує під час нормального використання.

Q2: Які ознаки витоку внутрішнього ущільнення поршня?

Відповідь: Найбільш очевидним ознакою є «зміщення циліндра», коли піднятий вантаж повільно опускається сам без жодного контролю. Ви також можете помітити втрату потужності та повільніший, ніж зазвичай, час циклу.

Q3: Чи можу я просто замінити мій циліндр на більший, щоб отримати більше потужності?

A: Хоча циліндр з більшим отвором забезпечує більшу силу, ви повинні переконатися, що решта вашої системи (насос, клапани, шланги) може забезпечити достатній потік. Ви також повинні переконатися, що фізичні розміри та точки кріплення нового циліндра підходять до вашої машини. Зверніться до спеціаліста, якщо ви не впевнені.

Q4: Мій гідравлічний циліндр тече з кінця, де виходить шток. Що це означає?

A: Це вказує на несправність ущільнення штока, ймовірно, спричинену надрізами або пошкодженням штока, забрудненням або простим зносом. Потужний склоочисник і жорсткий хромований стержень EP-TF1304.55.012 створені для мінімізації цієї поширеної проблеми.
