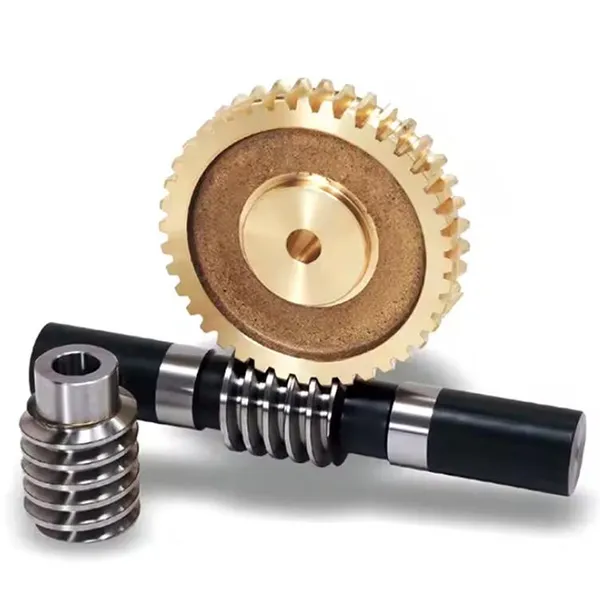

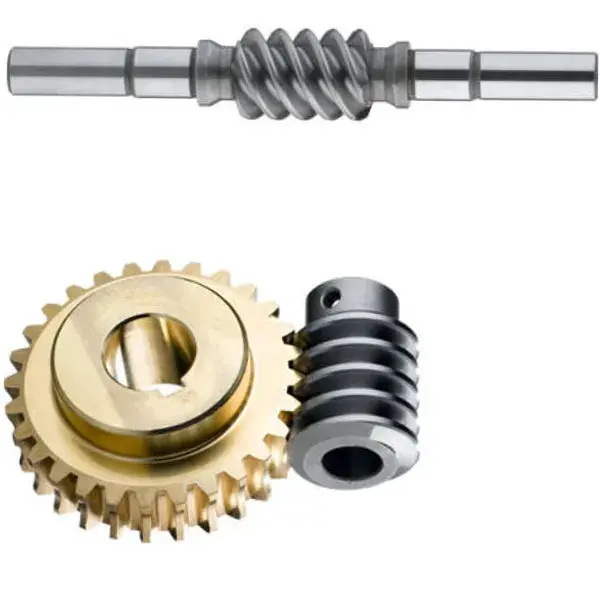

Duplex Worms Gear

Специфікація продукту

Дуплексна або подвійна провідна черв’ячна передача має черв’як із боковинами, сконструйованими з дещо різними модулями та коефіцієнтами діаметра, що створює чіткі кути ведення на кожному профілі зуба. Це призводить до поступового збільшення товщини зубів уздовж довжини черв’яка та звуження зазорів різьби, що дозволяє точно контролювати люфт.

На черв’ячному колесі різні модулі виробляють унікальні додаткові коефіцієнти модифікації та діаметри кола кочення на кожній стороні, утворюючи чіткі передні та задні профілі. Однак товщина зубів і зазори залишаються незмінними по всьому колу колеса.

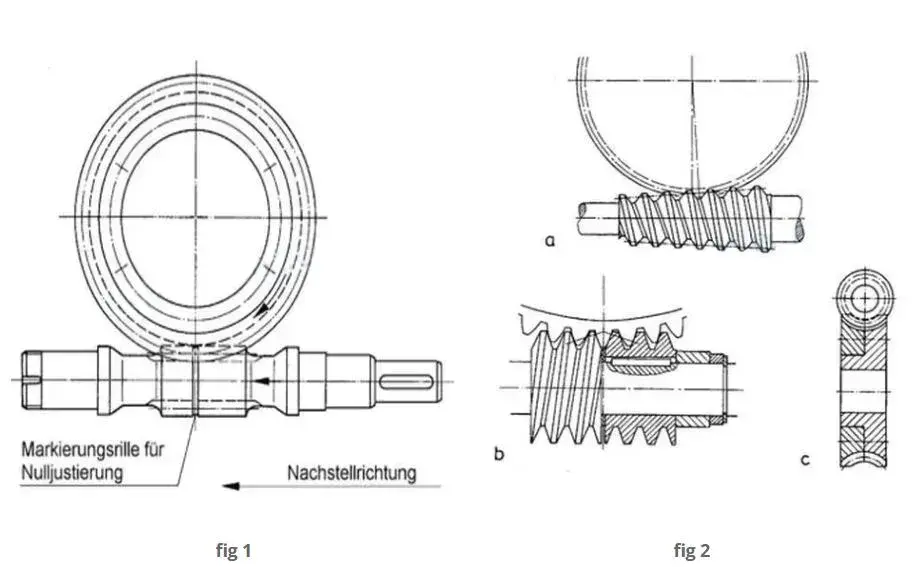

Люфт регулюється шляхом аксіального зсуву черв'яка, щоб вирівняти відповідну товщину зуба з колесом, досягаючи бажаного рівня люфту (див. мал. 1). Цей метод забезпечує легке, точне налаштування люфту під час встановлення та безперервне регулювання для зношених шестерень, не впливаючи на контакт зубів або зачеплення.

Альтернативні методи регулювання люфту включають: зміну міжосьової відстані за допомогою ексцентричної втулки для черв’ячного вала та колеса; аксіально рухомий конічний черв'як (рис. 2а); поділ хробака на дві частини, які можна обертати або зміщувати відносно одна одної (система Отта, рис. 2б); або поділ колеса на два регульованих диска (рис. 2c).

Застереження щодо складання

Черв'ячна шестерня Raydafon Duplex має різні модулі зубців з лівого та правого боків, тому під час встановлення черв'ячні шестерні мають бути точно вирівняні. Ось кілька ключових кроків, про які слід пам’ятати:

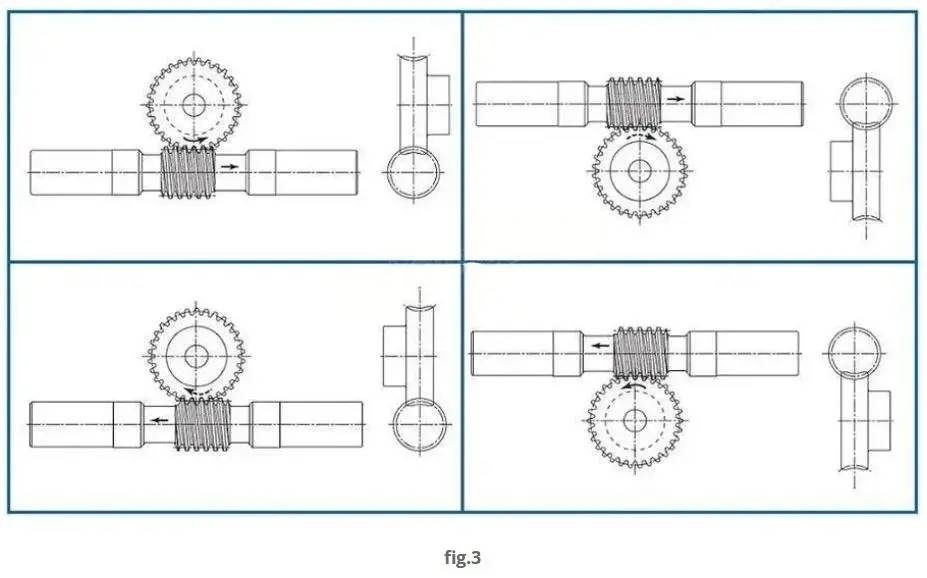

Перед установкою перевірте позначку напрямку складання. На кожному подвійному черв'ячному редукторі і черв'ячному редукторі є стрілка, яка є установчим «циркулем». При установці спереду необхідно стежити за тим, щоб стрілки черв'ячного редуктора і черв'ячного редуктора вказували в одному напрямку (див. Малюнок 3). Якщо напрямок стрілки змінено або зміщено, міжцентрова відстань черв’ячного редуктора буде занадто великою, і він не підійде. Навіть якщо він ледве встановлений, із зачепленням шестерні виникнуть проблеми, і зуби не займуть багато часу, щоб стукати або заклиняти, що призведе до затримки!

Перевірка контрольної позиції

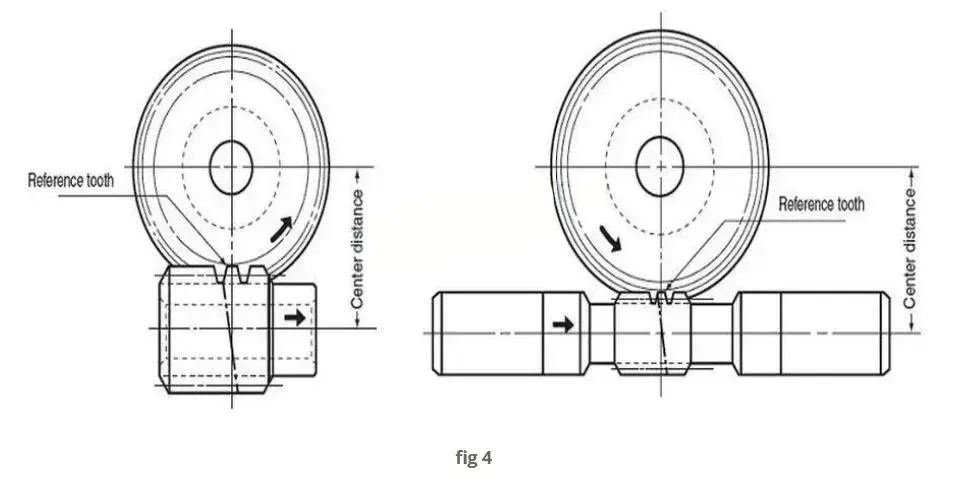

V-подібна канавка (60°, глибина 0,3 мм) на периферії кінчика дуплексного черв’ячного зуба позначає контрольний зуб. Шестерня досягає майже нульового люфту (±0,045), коли цей контрольний зуб вирівнюється з центром обертання черв’ячного колеса на вказаній міжцентровій відстані «a» (див. рис. 4).

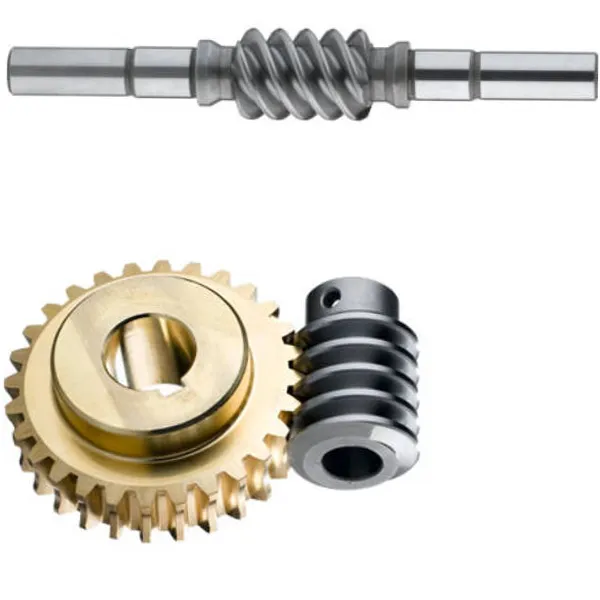

Особливості продукту

Raydafon, давній виробник механічних трансмісій у Китаї, вже давно є надійним постачальником багатьох виробників машин, надаючи клієнтам високоякісні дуплексні черв’ячні передачі за доступними цінами завдяки витонченій майстерності власних заводських майстрів. Наша продукція розроблена для складних умов роботи, а три основні переваги роблять роботу обладнання більш безтурботною.

Конструкція з подвійним модулем, більш ефективна передача: дуплексні черв’ячні передачі Raydafon використовують різні модулі на лівій і правій поверхнях зубів, як і при встановленні «подвійного двигуна» на обладнанні. Черв'ячні шестерні з високоміцного мідного сплаву поєднуються з прецизійними кованими черв'яками з легованої сталі. Після восьми ручних шліфувань клювання щільне і не ковзає, а ефективність передачі на 20% вище, ніж у звичайних черв'ячних передач. Фабрика текстильного машинобудування в Чжецзяні повідомила, що після заміни наших дуплексних черв’ячних передач споживання енергії обладнанням значно зменшилося.

Двоступінчаста трансмісія, високий крутний момент і низький рівень шуму: унікальна двоступенева структура трансмісії подвоює крутний момент подвійних черв’ячних передач, у той же час зберігаючи рівень шуму при роботі ще нижчим. Будь то точне налагодження важких верстатів або безперервна робота великого конвеєрного обладнання, з цим легко впоратися. Харчова фабрика в Гуандуні повідомила, що раніше обладнання створювало багато шуму під час роботи, але після переходу на наші продукти в цеху стало набагато тихіше.
