Гідравлічний циліндр противаги крана
  • Гідравлічний циліндр противаги кранаГідравлічний циліндр противаги крана
  • Гідравлічний циліндр противаги кранаГідравлічний циліндр противаги крана

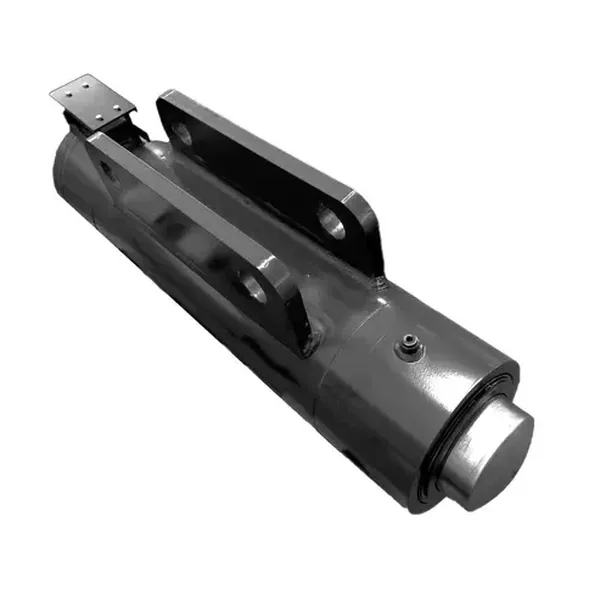

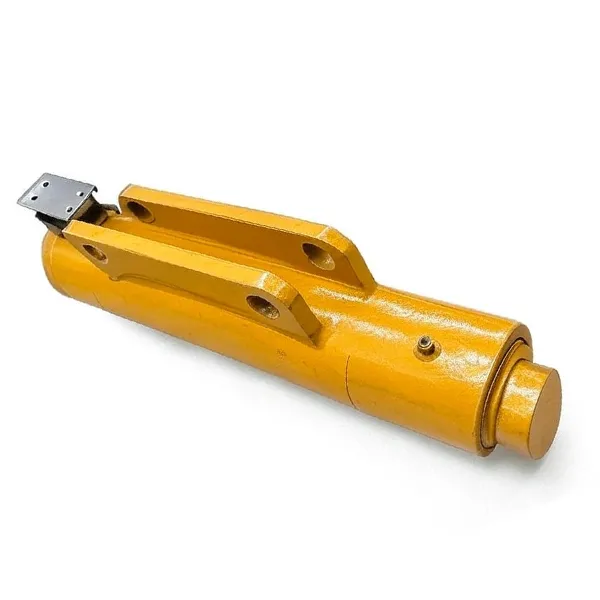

Гідравлічний циліндр противаги крана

Гідроциліндр противаги кранадля автокранів і портового обладнання. Переміщує блок противаги в режимі реального часу, щоб підтримувати відхилення стріли в межах ±1° і зменшувати відключення через дисбаланс. Створено для всюдихідних кранів класу QAY220 вантажопідйомністю 200–220 т.

свердловинаΦ200 мм· СтриженьΦ100 мм· Інсульт180 мм· Робочий тиск25 / 40 МПа· Вага124 кг· Малюнок №QAY220.12/13A-00· Легована сталь класу 35CrMo · Завод ISO 9001 · MOQ 1 шт. · Доступний індивідуальний хід · Ціна протягом 24 годин.

Діаметр отвору Φ200 · Стрижень Φ100 · 25/40 МПа · Завод OEM

Гідроциліндр противаги крана дляМобільні крани та портове обладнання — індивідуальний хід, 24-годинна пропозиція

Raydafon виробляє гідравлічний циліндр противаги крана, який утримує стрілу в рівновазі під час руху вантажу. Виготовлений з високоміцної легованої сталі з хромованою або антикорозійною обробкою поверхні, він забезпечує стабільну вихідну силу, контроль хитання стріли ±1° та понад 15% економії енергії порівняно зі звичайними циліндрами при еквівалентному навантаженні. Прямі заводські постачання з Нінбо, Китай — управління процесом ISO 9001, MOQ 1 шт., індивідуальний хід і монтажний інтерфейс.

Отвір (D)
Φ200 мм
Стрижень (d)
Φ100 мм
Обведення (S)
180 мм
Відстань установки
530 мм
Робочий тиск
25 / 40 МПа
вага
124 кг
Малюнок №
QAY220.12/13A-00
MOQ
1 шт

Що робить гідравлічний циліндр противаги крана на вашому крані

Гідравлічний циліндр противаги є основним приводом системи противаги автокрана. Коли стріла висувається, циліндр переміщує блок противаги в реальному часі, щоб утримувати центр ваги крана всередині безпечної оболонки. Без нього кран покладається на фіксовану противагу, тобто або вантажопідйомність зменшується, або шасі має бути важчим, ніж необхідно.

Циліндр противаги Raydafon працює з гідравлічною системою керування краном, щоб перетворювати сигнали датчиків або оператора на точне позиціонування противаги. Результатом є більш плавний рух стріли, менше хитання під час підйому у вітряні дні та менше несподіваних зупинок через сигнали дисбалансу. Для покупцівпромислові гідроциліндри, це компонент, який найбільш безпосередньо впливає на тривалість циклу та запас міцності.

Якщо ваш кран використовує іншу функцію противаги — наприклад, систему стріли з поворотною стрілою — порівняйтегідравлічний циліндр повороту кранаабо переглянути повнийдіапазон гідроциліндрів мобільного кранаперед вибором.

Технічні характеристики гідравлічного циліндра противаги крана

Наведена нижче стандартна модель охоплює більшість систем противаги мобільних кранів вагою 200–220 т. Доступні спеціальні діаметри, хід і монтажна відстань — надішліть свій креслення, і ми надішлемо рекомендацію щодо розміру протягом 24 годин.

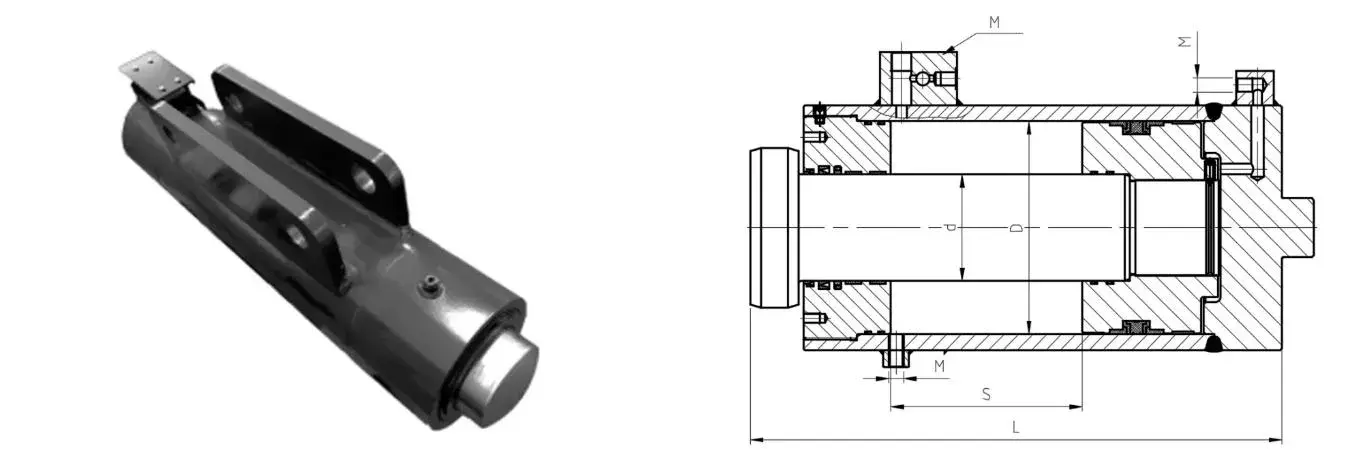

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Розмірне креслення гідроциліндра противаги крана — QAY220.12/13A-00

Стандартний гідравлічний циліндр противаги крана — технічні дані
Назва циліндра Малюнок № Бор Д Стрижень d Інсульт С Установіть відстань L Робочий тиск Інтерфейс М вага
Гідравлічний циліндр противаги QAY220.12/13A-00 Φ200 мм Φ100 мм 180 мм 530 мм 25 МПа / 40 МПа 3-G1/4 · M20×1,5 · 2-M14×1,5 124 кг
Діаметр отвору Φ200 мм Стрижень Φ100 мм Хід 180 мм 25 / 40 МПа 124 кг QAY220.12/13A-00

Не той розмір, який вам потрібен? Ми також виготовляємо індивідуальні циліндри противаги для інших класів тоннажу кранів. Надішліть інтерфейс діаметра, поршню, тиску та кріплення — або просто перешліть свій номер креслення — і наші інженери підтвердять відповідність.

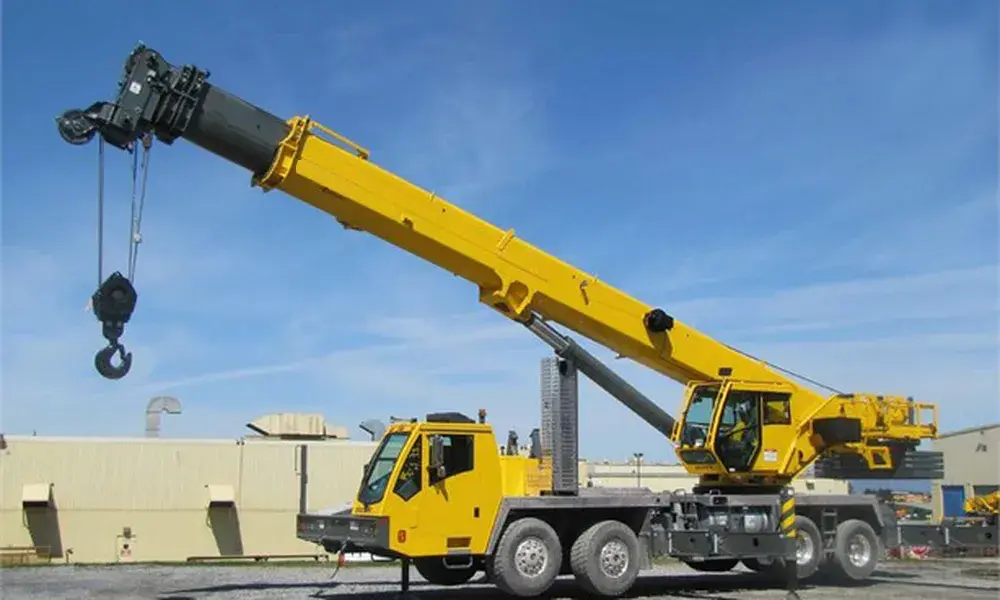

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Чому інженери із закупівель вибирають циліндри-противаги Raydafon

Три комерційні причини стимулюють повторні замовлення:подовжений інтервал обслуговування, менша кількість витрат на технічне обслуговування та стабільна вихідна сила на повному ході.

01

Корпус з високоміцної легованої сталі

Витримує високий тиск і велике навантаження без деформації при безперервній роботі. Поверхневе хромоване або антикорозійне покриття витримує вологість, сольові бризки та пил.

02

Точне позиціонування

Працює з гідравлічною системою керування краном для плавного телескопічного переміщення — швидкого переміщення противаги під час підйому та регулювання рівноваги міліметрів під час точного розміщення.

03

Модульна установка

Підходить для існуючих точок кріплення крана без масштабних змін. Ущільнювачі та сервісні порти доступні за допомогою стандартних інструментів — більшість замін ущільнень виконується протягом 30 хвилин на місці.

04

Енергоефективний

Потужність регулюється в режимі реального часу відповідно до робочих умов. У порівнянні зі звичайними циліндрами при еквівалентній міцності споживання енергії зменшено більш ніж на 15%.

Застосування: де покупці встановлюють ці циліндри

Гідравлічний циліндр противаги встановлюється скрізь, де кран повинен залишатися збалансованим під час зміни вантажу або положення стріли. Типові установки включають:

Портові контейнерні крани Крани судно-берег Баштові крани Мобільні крани підвищеної прохідності Гусеничні крани Крани для встановлення вітрових турбін Такелаж важкого обладнання Зведення металоконструкцій Підйом збірних будівель Портальні крани верфі

Потрібна відповідна функція крана? Огляд повністюмобільний кран гідравлічний циліндр серіїаборяд телескопічних гідроциліндрівдля застосувань розширення стріли.

Спеціальні циліндри противаги — OEM, приватна торгова марка та виробництво на основі креслень

Raydafon є виробником гідравлічних циліндрів OEM, а не торговою компанією. Налаштування відбувається на нашому власному підприємстві ISO 9001 у Нінбо, Китай — на тій самій лінії, що виготовляє наші стандартні циліндри.

A

Розмір отвору і штока

Діаметр отвору від Φ40 мм до Φ400 мм. Твердий хромований стрижень із індивідуальним діаметром і шорсткістю поверхні.

B

Хід і монтаж

Індивідуальна довжина ходу, монтажна відстань, отвір для шпильки, кріплення на фланці або цапфі за потреби.

C

Тиск і ущільнення

Робочий тиск до 40 МПа і вище. Марки ущільнювачів відповідають робочій температурі та рідині.

D

Покриття та маркування

Хромування, антикорозійне покриття або фарбування. Доступні табличка та маркування приватної марки.

Надішліть креслення у форматі PDF, DWG, DXF або STEP із вашим робочим тиском, витратою та інтерфейсом монтажу. Наші інженери надсилають рекомендований розмір і заводську ціну протягом 24 годин.

Контроль якості, сертифікати та гарантія 12 місяців

Кожен циліндр противаги проходить задокументований маршрут перевірки перед відправленням — доказовий слід, на який покладаються закордонні покупці для схвалення постачальника та вхідної перевірки.

  • Виробничий процес сертифікований ISO 9001
  • Записи про вхідну перевірку та термічну обробку сталі
  • Хонінгування отворів, звіт про товщину хрому стержня та шорсткість поверхні
  • Випробування тиску при 1,5-кратному номінальному робочому тиску перед пакуванням
  • Перевірка посадки ущільнення, ходу та монтажних розмірів
  • 12-місячна обмежена гарантія на виробничі дефекти

Як замовити: MOQ, час виконання, упаковка та доставка

MOQ

1 шт

Стандартні розміри відправляються від 1 шт. Об'ємна ціна від 20 штук для OEM-проектів.

СВИНЕЦЬ

15 – 30 днів

Після підтвердження розіграшу та депозиту. Індивідуальний дизайн може тривати до 45 днів.

УПАКОВКА

Дерев'яний футляр

Антикорозійна плівка VCI, осушувач, індивідуальний піддон для великих отворів. Стандартна експортна упаковка.

КОРАБЕЛЬ

Море / Повітря / Експрес

Терміни EXW, FOB, CIF і DDP. Повні експортні документи: CI, PL, CO, форма A/E, сертифікат матеріалу.

Гідравлічний циліндр противаги крана — поширені запитання покупців

Яку функцію виконує гідроциліндр противаги крана?

Він переміщує блок противаги в реальному часі, щоб утримувати центр ваги крана всередині безпечної оболонки під час висування стріли або переміщення вантажу. Це дозволяє більш легкому шасі піднімати той самий вантаж, зменшує хитання стріли та усуває зупинки, спричинені сигналами дисбалансу.

Які стандартні характеристики циліндра противаги крана?

Діаметр отвору Φ200 мм, шток Φ100 мм, хід 180 мм, монтажна відстань 530 мм, робочий тиск 25 МПа і 40 МПа, розділ 3-G1/4 · M20×1,5 · 2-M14×1,5, вага 124 кг. Номер креслення QAY220.12/13A-00.

Чи можете ви налаштувати діаметр отвору, хід та інтерфейс кріплення?

так Ми виготовляємо індивідуальні циліндри противаги з діаметром отвору від Φ40 мм до Φ400 мм, нестандартним ходом і відстанню встановлення, кріпленням під штифт або фланець і будь-якою необхідною різьбою для інтерфейсу. Надішліть креслення у форматі PDF, DWG, DXF або STEP, і ми надамо пропозицію протягом 24 годин.

Який максимальний робочий тиск?

Стандартна модель розрахована на 25 МПа безперервно та 40 МПа на пікове значення. Вищі значення тиску доступні за запитом із відповідним вибором ущільнення та товщини хрому штока.

Що таке MOQ, час виконання та гарантія?

MOQ 1 штука для стандартних розмірів. Термін виконання 15–30 днів після підтвердження розіграшу та депозиту. 12-місячна обмежена гарантія на виробничі дефекти. Повні експортні документи додаються до кожного вантажу.

Які моделі кранів використовують цей циліндр противаги?

Він призначений для мобільних кранів класу QAY220 та еквівалентних кранів підвищеної прохідності 200–220 т. Ми також постачаємо циліндри противаги для інших класів тоннажу — надішліть модель крана та номер креслення для перевірки сумісності.

Як встановити циліндр противаги на існуючий кран?

Циліндр має модульну конструкцію кріплення, яка підходить до існуючих точок кріплення крана без істотних змін. Перед замовленням перевірте діаметр монтажного штифта, відстань встановлення та гідравлічний інтерфейс. Детальні монтажні креслення надаються разом із відправленням. Наші інженери також можуть переглянути ваш план встановлення перед доставкою.

Чи можу я замовити зразок перед розміщенням оптового замовлення?

так Замовлення зразків приймаються для стандартних розмірів. Вартість зразка та вартість вантажу вказуються окремо та можуть бути зараховані до першого оптового замовлення.

Отримайте запит на циліндр противаги крана

Надішліть модель крана, номер креслення або робочий тиск. Наші інженери відповідають протягом 24 годин із рекомендацією розміру та заводською ціною.
