Як умови навантаження впливають на довгострокову надійність черв'ячних редукторів?

Протягом двох десятиліть у галузі передачі електроенергії інженери та керівники заводів постійно задавали питання: як умови навантаження впливають на довгострокову надійність черв’ячних редукторів? Відповідь є основою довговічності системи та загальної вартості володіння. У Raydafon Technology Group Co., Limited, наша команда інженерів виділила значні ресурси для розуміння цього точного взаємозв’язку шляхом ретельного тестування на нашому заводі та польового аналізу. Профіль навантаження, з яким стикається коробка передач, — це не просто специфікація в таблиці даних; це визначальний наратив його операційного життя. Ачерв'ячний редукторцінується за його компактний високий коефіцієнт збільшення крутного моменту, здатність до самоблокування та плавну роботу.

Однак його унікальний ковзний контакт між черв'яком і колесом робить його особливо чутливим до того, як з часом прикладається навантаження. Неправильне розуміння або недооцінка умов навантаження — будь то удари, перевантаження чи неправильне кріплення — є основною причиною передчасного зносу, втрати ефективності та катастрофічної відмови. Це глибоке занурення досліджує механіку, що стоїть за зносом, спричиненим навантаженням, описує розроблену реакцію нашого продукту та забезпечує основу для максимального збільшення терміну служби вашої коробки передач, гарантуючи, що інвестиції в наші компоненти забезпечать десятиліття надійної роботи.

---

Зміст

• Який зв'язок між навантаженням і механізмами зносу в черв'ячному редукторі?
• Як наша конструкція черв'ячного редуктора пом'якшує несприятливі навантаження?
• Які ключові параметри навантаження інженери повинні розрахувати для надійності?
• Як правильне технічне обслуговування та монтаж можуть протидіяти зношенню, пов’язаному з навантаженням?
• Резюме: забезпечення довгострокової надійності через усвідомлення навантаження
• Часті запитання (FAQ)

---

Який зв'язок між навантаженням і механізмами зносу в черв'ячному редукторі?

Довгострокова надійність будь-якого черв'ячного редуктора є прямою функцією циклів навантаження на його внутрішні компоненти. На відміну від циліндричних передач із головним контактом кочення, черв’як і колесо здійснюють значне ковзання. Це тертя ковзання генерує тепло і є джерелом більшості явищ зношування. Умови навантаження безпосередньо підсилюють ці ефекти. Розберемо первинні механізми зносу, що посилюються навантаженням. Однак, щоб повністю зрозуміти це, ми повинні спочатку відобразити весь шлях стресу від застосування до невдачі.

Шлях напруги: від прикладеного навантаження до відмови компонента

Коли на вихідний вал висувається вимога зовнішнього крутного моменту, він ініціює складний ланцюг механічних реакцій усерединічерв'ячний редуктор. Це не проста дія важеля. Шлях має вирішальне значення для діагностики збоїв і розробки стійкості.

• Крок 1: перетворення крутного моменту та контактного тиску.Вхідний крутний момент на черв'яку перетворюється на силу, нормальну до бокової частини зуба черв'ячного колеса. Ця сила, поділена на площу миттєвого контакту (вузький еліпс уздовж зуба), створюєКонтактний тиск Герца. Цей тиск може досягати надзвичайно високих рівнів, часто перевищуючи 100 000 PSI у компактних блоках.
• Крок 2: Створення поля підповерхневої напруги.Цей інтенсивний поверхневий тиск створює тривісне поле напруги під поверхнею. Максимальна напруга зсуву виникає не на поверхні, а трохи під нею. Ця підповерхнева область є місцем, де виникають втомні тріщини під час циклічного навантаження.
• Крок 3: Генерація тепла тертям.Одночасно ковзаючий рух черв'яка по колесу перетворює частину переданої потужності в тепло від тертя. Швидкість виділення тепла пропорційна навантаженню, швидкості ковзання та коефіцієнту тертя.
• Крок 4: Напруга мастильної плівки.Плівка мастила, що розділяє металеві поверхні, піддається екстремальному тиску (ЕР). Під цим тиском в’язкість плівки миттєво зростає, але її цілісність має першочергове значення. Перевантаження може спричинити руйнування плівки.
• Крок 5: Передача напруги на опорну конструкцію.Зусилля в кінцевому підсумку передаються на корпус коробки передач через підшипники та вали. Деформація корпусу під навантаженням може вирівняти всю сітку, катастрофічно змінюючи шлях напруги.

Вичерпна таблиця механізмів зносу та їх тригерів навантаження

Механізм зносу	Тригер первинного навантаження	Фізичні процеси та симптоми	Довгостроковий вплив на надійність
Абразивний знос	Стійке перевантаження; Забруднене мастило під навантаженням	Тверді частинки або нерівності витісняються в м’який матеріал колеса (бронза), мікрорізання та оранка. Призводить до полірованого вигляду з подряпинами, збільшення люфту та бронзових частинок в маслі.	Поступова втрата точності профілю зуба. Знижений коефіцієнт контакту призводить до більшого навантаження на профіль, що залишився, прискорюючи наступні фази зношування. Основна причина зниження ефективності з часом.
Клейовий знос (потертості)	Гостре шокове навантаження; Сильні перевантаження; Нестача мастила під навантаженням	Плівка ЕР мастила розривається, викликаючи локалізоване зварювання нерівностей черв’яка та колеса. Ці зварні шви негайно зрізаються, відриваючи матеріал від більш м’якого колеса. Видно як грубі, розірвані поверхні та сильна зміна кольору.	Часто катастрофічний, швидкий режим відмови. Може знищити спорядження протягом декількох хвилин або годин після події перевантаження. Являє собою повне порушення проектованого режиму змащення.
Втома поверхні (піттинг)	Багатоциклічні втомні навантаження; Повторювані піки перевантаження	Підповерхневі напруги зсуву від циклічного контактного тиску викликають утворення мікротріщин. Тріщини поширюються на поверхню, виділяючи невеликі ямки. Виглядає у вигляді невеликих кратерів, зазвичай біля лінії подачі. Чутно як збільшення шуму під час роботи.	Прогресуюче пошкодження, яке погіршується, коли піттинг створює концентратори напруги для подальшого пітингу. Врешті-решт це призводить до макропіттингу та відколів, де великі пластівці матеріалу відриваються, спричиняючи вібрацію та потенційне заїдання.
Термомеханічний знос	Тривале високе навантаження призводить до хронічного перегріву	Надмірне тепло від тертя розм’якшує матеріал черв’ячного колеса, знижуючи його межу текучості. Потім навантаження викликає пластичне течію бронзи, спотворюючи профіль зуба. Часто супроводжується карбонізацією масла та поломкою ущільнень.	Фундаментальна деградація матеріалу. Геометрія редуктора постійно змінюється, що призводить до невідповідності, нерівномірного розподілу навантаження та швидкого каскаду в інші режими відмови. Відновлення неможливо; потрібна заміна.
Фретинг і помилкове бринелювання (підшипники)	статичне перевантаження; Вібрація під навантаженням; Неправильні монтажні навантаження	Коливальний мікро-рух між кільцями підшипників і тілами кочення під сильним статичним навантаженням або вібрацією створює залишки зносу. Виглядає як вигравірувані візерунки або поглиблення на доріжках кочення навіть без обертання.	Передчасний вихід підшипника з ладу, що в свою чергу призводить до зміщення вала. Це зміщення спричиняє нерівномірне, сильне навантаження на сітку шестерні, створюючи подвійний сценарій відмови.

Роль спектру навантаження та робочого циклу

Реальні навантаження рідко бувають постійними. Розуміння спектру навантаження — розподілу різних рівнів навантаження в часі — має вирішальне значення для прогнозування життя. Наш заводський аналіз у Raydafon Technology Group Co., Limited використовує правило Майнера щодо сукупного пошкодження від втоми, щоб оцінити це.

• Безперервна робота при номінальному навантаженні:Базова лінія. Знос прогресує передбачувано на основі змащування та вирівнювання. Життя визначається поступовим накопиченням поверхневої втоми.
• Переривчастий режим роботи з частим пуском-зупинкою:Високоінерційні пуски застосовують миттєві пікові навантаження, у кілька разів перевищуючі обертовий момент. Кожен старт - це міні-ударне навантаження, що прискорює знос і втому клею. Наше тестування показує, що це може скоротити термін служби на 40-60% порівняно з безперервним режимом роботи, якщо не врахувати його в розмірах.
• Змінне навантаження (наприклад, конвеєр зі зміною ваги матеріалу):Коливання навантаження створює різну амплітуду напруги. Це більш шкідливо, ніж постійне середнє навантаження того самого середнього значення через ефект втоми. Частота й амплітуда коливань є ключовими даними, які ми запитуємо від клієнтів.
• Реверсивний обов'язок:Навантаження, застосоване в обох напрямках обертання, усуває період «відпочинку» для контактної поверхні з одного боку зуба, фактично подвоюючи цикли напруги. Це також кидає виклик системі змащення, щоб однаково захистити обидва боки.

На нашому заводі Raydafon Technology Group Co., Limited, ми моделюємо ці точні спектри. Ми піддаємо наші прототипи черв’ячних редукторів програмованим циклам втоми, які відтворюють роки служби за лічені тижні. Це дозволяє нам визначити точний поріг навантаження, при якому механізми зносу переходять від доброякісного до руйнівного, і розробити наші стандартні агрегати з безпечним робочим запасом значно нижче цього порогу.

Ці емпіричні дані є наріжним каменем нашої гарантії надійності, перетворюючи абстрактне поняття «навантаження» на кількісно визначений конструктивний параметр для кожного черв’ячного редуктора, який ми виробляємо. Мета полягає в тому, щоб наші пристрої не тільки витримували номінальне навантаження, але й були надійними проти непередбачуваних історій навантажень промислових застосувань, де випадки перевантаження є питанням не «якщо», а «коли».

---

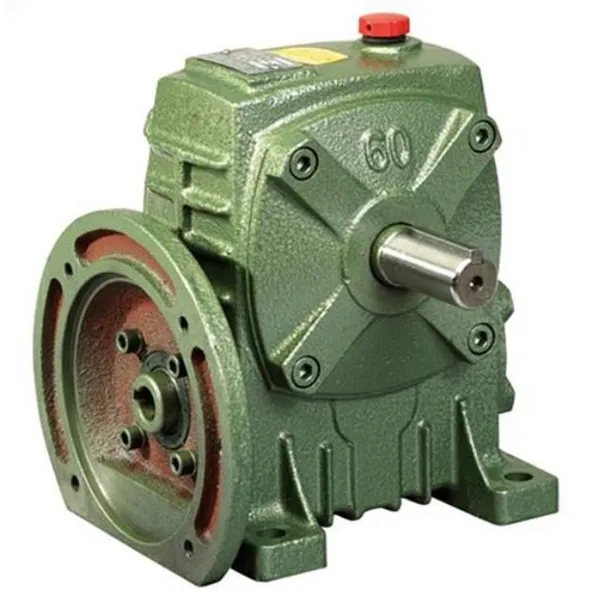

Як наша конструкція черв'ячного редуктора пом'якшує несприятливі навантаження?

У Raydafon Technology Group Co., Limited, наша філософія проектування є проактивною: ми розробляємо наші черв’ячні редуктори не тільки для статичної навантаження, але й для динамічних і часто суворих умов життя. Кожен вибір матеріалу, геометричний розрахунок і процес складання оптимізовано, щоб протистояти механізмам зносу, пов’язаним із навантаженням, описаним раніше. Ось розбивка наших ключових стратегій дизайну та виробництва, розширена, щоб показати глибину нашого підходу.

Матеріалознавство та металургійний захист

Наш захист від навантаження починається на атомному рівні. Поєднання матеріалів є першим і найважливішим бар'єром.

• Специфікація черв'яка (вхідного вала):
  • Основний матеріал:Ми використовуємо цементовані сталі, такі як 20MnCr5 або 16MnCr5. Вони забезпечують міцний, пластичний сердечник, який витримує навантаження на вигин і кручення без крихкого руйнування.
  • Обробка поверхні:Черв'яки науглерожуються або нітридуються на глибину 0,5-1,2 мм (залежно від модуля), потім прецизійно шліфуються. Це створює надзвичайно тверду поверхню (58-62 HRC), щоб протистояти стиранню та зносу клею.
  • Оздоблення:Після шліфування ми використовуємо процеси суперфінішної обробки або полірування для досягнення шорсткості поверхні (Ra) більше 0,4 мкм. Більш гладка поверхня безпосередньо зменшує коефіцієнт тертя, зменшуючи тепло, що утворюється під час тертя, і покращує утворення мастильної плівки.
• Специфікація черв'ячного колеса:
• Склад сплаву:Ми використовуємо високоякісну безперервно литу фосфорну бронзу (CuSn12). Ми суворо контролюємо вміст олова (11-13%) і рівень фосфору для оптимізації міцності, твердості та здатності до лиття. Мікроелементи, такі як нікель, можуть бути додані для поліпшення структури зерна.
• Виробничий процес:Ми використовуємо відцентрове або безперервне лиття для отримання заготовок з щільною, непористою і однорідною зернистою структурою. Це усуває внутрішні слабкі місця, які можуть стати точками виникнення тріщин під час циклічного навантаження.
• Механічна обробка та контроль якості:Кожен круг обробляється на фрезерних верстатах з ЧПУ. Ми виконуємо 100% перевірку розмірів і використовуємо випробування на проникнення барвників на критичних партіях, щоб переконатися, що в області кореня зуба, зоні найвищого напруження вигину, немає дефектів лиття.

Геометрична оптимізація для чудового розподілу навантаження

Точна геометрія забезпечує максимально рівномірний розподіл навантаження, уникаючи руйнівної концентрації напруги.

• Модифікація профілю зуба (рельєф верхівки та кореня):Ми свідомо модифікуємо ідеальний евольвентний профіль. Злегка розвантажуємо матеріал на кінчику і корені зуба черв'ячного колеса. Це запобігає контакту країв під час входу та виходу сітки в умовах відхилення або зміщення — це звичайна реальність під час високого навантаження. Це забезпечує перенесення навантаження через міцну середню частину зуба.
• Оптимізація кута випередження та кута тиску:Кут переднього ходу черв'яка розраховується не тільки на коефіцієнт, але й на ефективність і вантажопідйомність. Більший кут випередження покращує ефективність, але може зменшити тенденцію до самоблокування. Ми балансуємо їх на основі програми. Наш стандартний кут тиску зазвичай становить 20° або 25°. Більший кут тиску зміцнює корінь зуба (краща міцність на вигин), але трохи збільшує навантаження на підшипник. Підбираємо оптимальний кут для класу крутного моменту агрегату.
• Аналіз та оптимізація шаблонів контактів:На етапі створення прототипу ми проводимо детальні випробування шаблону контакту з використанням берлінської блакиті або сучасної цифрової плівки під тиском. Ми регулюємо параметри варильної панелі та вирівнювання, щоб досягти центрованого, довгастого малюнка контакту, який охоплює 60-80% поверхні зуба в умовах навантаження. Ідеальний розвантажений візерунок не має сенсу; ми оптимізуємо шаблон під розрахункове навантаження.

Аспект дизайну	Наші специфікації та процес	Технічні переваги для обробки вантажів	Як це зменшує специфічний знос
Матеріал і лікування глистів	Цементована сталь (наприклад, 20MnCr5), цементована до глибини 0,8 мм, твердість 60±2 HRC, супероброблена до Ra ≤0,4 мкм.	Надзвичайна твердість поверхні протистоїть стиранню; міцний сердечник запобігає руйнуванню валу при ударних навантаженнях; гладка поверхня зменшує тепло від тертя.	Безпосередньо бореться з абразивним і адгезивним зношуванням. Зменшує коефіцієнт тертя, ключову змінну в рівнянні теплогенерації (Q ∝ μ * Навантаження * Швидкість).
Матеріал черв'ячного колеса	Фосфорна бронза безперервного лиття CuSn12, відцентрове лиття для щільності, твердість 90-110 HB.	Оптимальний баланс міцності та зручності. Більш м’яка бронза може включати незначні абразиви та адаптуватися до профілю черв’яка під навантаженням, покращуючи контакт.	Забезпечує властиву мастильність. Його зручність допомагає більш рівномірно розподіляти навантаження навіть за незначного зсуву, зменшуючи ризик виїмок.
Дизайн житла	Чавун GG30, ребра, оптимізовані за методом кінцевих елементів (FEA), оброблені монтажні поверхні та центрування отворів в одній установці.	Максимальна жорсткість мінімізує прогин під впливом великих навантажень. Підтримує точне вирівнювання валу, що є критичним для рівномірного розподілу навантаження по всій поверхні зуба.	Запобігає навантаженню на край, спричиненому згинанням корпусу. Крайове навантаження створює локалізований високий контактний тиск, що є прямою причиною передчасної виїмки та розколювання.
Підшипникова система	Вихідний вал: парні конічні роликові підшипники, попередньо навантажені. Вхідний вал: кулькові підшипники + упорні підшипники. Усі підшипники мають зазор C3 для промислових діапазонів температур.	Конічні ролики витримують високі радіальні та осьові навантаження одночасно. Попереднє навантаження усуває внутрішній зазор, зменшуючи люфт вала під змінним напрямком навантаження.	Запобігає прогину валу і осьовому плаванню. Відмова підшипника від перевантаження є основною причиною руйнування сітки вторинної шестерні. Ця система забезпечує цілісність положення валу.
Мастильна техніка	Синтетична олива на основі полігліколю (PG) або поліальфаолефіну (PAO) з високими EP/протизносними присадками. Точний об’єм масла, розрахований для оптимального змащування при розбризкуванні та теплоємності.	Синтетичні оливи зберігають стабільну в'язкість у більш широкому діапазоні температур, забезпечуючи міцність плівки під час холодного запуску та гарячої роботи. Добавки з високим рівнем ЕР запобігають руйнуванню плівки під ударними навантаженнями.	Зберігає плівку еластогідродинамічного змащення (EHL) за всіх умов навантаження. Це єдиний найефективніший бар'єр проти зносу клею (потертостей).
Збірка та обкатка	Збірка з контрольованою температурою, перевірене попереднє навантаження підшипника. Кожна одиниця проходить процедуру обкатки без навантаження та під навантаженням перед відправленням, щоб установити структуру контакту.	Усуває помилки монтажу, які викликають внутрішню напругу. Обкатка плавно зношується в передачах у контрольованих умовах, встановлюючи оптимальну форму контакту з несучою навантаженням з першого дня.	Запобігає збоям «дитячої смертності». Правильна обкатка згладжує нерівності, рівномірно розподіляє початкове навантаження та готує агрегат до повного номінального навантаження в полі.

Керування температурою: розсіювання тепла від навантаження

Оскільки навантаження створює тертя, а тертя створює тепло, керування теплом є керуванням симптомом навантаження. Наші конструкції виходять за рамки простого ребристого корпусу.

• Стандартний ребристий корпус:Площа поверхні максимізується завдяки аеродинамічному дизайну плавника на основі теплового моделювання. Цього достатньо для більшості застосувань у межах механічного рейтингу.
• Варіанти охолодження для високих теплових навантажень:
  • Зовнішній вентилятор (подовжувач черв'ячного вала):Простий, ефективний варіант збільшення потоку повітря над корпусом, зазвичай покращуючи розсіювання тепла на 30-50%.
  • Кожух вентилятора (кожух):Направляє повітря від вентилятора точно над найгарячішою частиною корпусу (зазвичай навколо опорних ділянок).
  • Куртка водяного охолодження:Для екстремальних робочих циклів або високих температур навколишнього середовища спеціальний кожух із кожухом забезпечує циркуляцію теплоносія для безпосереднього відведення тепла. Це може подвоїти або потроїти ефективну теплову потужність агрегату.
  • Система циркуляції масла із зовнішнім охолоджувачем:Для найбільших агрегатів ми пропонуємо системи, в яких масло перекачується через зовнішній повітряно-масляний або водо-масляний охолоджувач, підтримуючи постійну оптимальну температуру масла незалежно від навантаження.

Наше зобов’язання на нашому заводі – контролювати кожну змінну. Від спектрографічного аналізу бронзових злитків, що надходять, до остаточної тепловізійної перевірки під час обкатки під навантаженням, наш черв’ячний редуктор створений, щоб бути надійним партнером у найвимогливіших сферах застосування. Назва Raydafon Technology Group Co., Limited на пристрої означає компонент, розроблений з глибоким емпіричним розумінням того, як умови навантаження впливають на довгострокову надійність. Ми не просто постачаємо коробку передач; ми постачаємо систему, спроектовану для передбачуваного та безпечного поглинання, розподілу та розсіювання механічної енергії вашої програми протягом усього терміну експлуатації.

---

Які ключові параметри навантаження інженери повинні розрахувати для надійності?

Вибір правильного черв'ячного редуктора є прогнозною вправою. Щоб гарантувати довгострокову надійність, інженери повинні вийти за межі простого розрахунку «кінської сили та передавального числа» та проаналізувати повний профіль навантаження. Неправильне застосування, часто через неповну оцінку навантаження, є основною причиною польових збоїв. Тут ми описуємо критичні параметри, які наша технічна команда оцінює під час визначення розміру черв’ячного редуктора для клієнта, надаючи детальну методологію, що стоїть за кожним.

Основний розрахунок: необхідний вихідний крутний момент (T2)

Це здається простим, але помилки є поширеними. Це має бути крутний моментна вихідному валу коробки передач.

• формула:T2 (Нм) = (9550 * P1 (кВт)) / n2 (об/хв) * η (ККД). Або з перших принципів: T2 = Сила (Н) * Радіус (м) для лебідки; або T2 = (тяга конвеєра (Н) * радіус барабана (м)).
• Поширена помилка:Використання потужності двигуна та вхідної швидкості без урахування втрат ефективності через систему (інші коробки передач, ремені, ланцюги) до нашого черв’ячного редуктора. Завжди вимірюйте або обчислюйте крутний момент у точці з’єднання з нашим вхідним або вихідним валом.

Необоротний множник: Service Factor (SF) - глибоке занурення

Сервіс-фактор — це універсальна мова для врахування жорсткості в реальному світі. Це множник, застосований до обчисленогонеобхідний вихідний момент (T2)визначитимінімально необхідний номінальний крутний момент коробки передач.

Вибір Service Factor базується на систематичній оцінці трьох основних категорій:

1. Характеристики джерела живлення (первинного двигуна):
   • Електричний двигун (AC, 3-фазний):SF = 1,0 (база). Однак врахуйте:
     • Запуски з високою інерцією:Двигуни, що працюють з високим інерційним навантаженням (вентилятори, великі барабани), можуть споживати 5-6x FLC під час запуску. Цей перехідний крутний момент передається. Додайте 0,2-0,5 до SF або використовуйте пристрій плавного пуску/VFD.
     • Кількість запусків/год:Понад 10 запусків на годину є важким запуском. Додайте 0,3 до SF.
   • Двигун внутрішнього згоряння:Через пульсації крутного моменту та можливість удару від раптового зчеплення (муфти) типовим є мінімальний SF 1,5.
   • Гідравлічний двигун:Загалом гладко, але можливі стрибки тиску. SF зазвичай 1,25-1,5 залежно від якості регулюючого клапана.
2. Характеристики веденої машини (навантаження):Це найбільш критична категорія.
   • Рівномірне навантаження (SF 1.0):Стабільний, передбачуваний крутний момент. Приклади: електричний генератор, конвеєр із постійною швидкістю з рівномірно розподіленою вагою, змішувач із рівномірною в’язкістю рідини.
   • Помірне ударне навантаження (SF 1,25 - 1,5):Нерегулярна робота з періодичними, передбачуваними піками. Приклади: конвеєри з періодичною подачею, легкі підйомники, пральні машини, пакувальні машини.
   • Важке ударне навантаження (SF 1,75 - 2,5+):Суворі, непередбачувані вимоги до високого крутного моменту. Приклади: дробарки, молоткові млини, штампові преси, важкі лебідки з грейферними ковшами, лісогосподарське обладнання. Для екстремальних випадків, таких як шлакодробарка, ми застосували SF 3.0 на основі історичних даних про відмови.
3. Щоденна тривалість роботи (робочий цикл):
   • Переривчастий (≤ 30 хв/день):SF іноді можна трохи зменшити (наприклад, помножити на 0,8), але ніколи не бути нижче 1,0 для класу навантаження. Рекомендується бути обережним.
   • 8-10 годин/день:Стандартне промислове мито. Використовуйте повний SF від джерела живлення та оцінки керованої машини.
   • Безперервне чергування 24/7:Найвимогливіший графік для життя втоми.Збільште SF від вищезазначеної оцінки мінімум на 0,2.Наприклад, рівномірне навантаження в службі 24/7 має використовувати SF 1,2, а не 1,0.

Формула для мінімального номінального крутного моменту коробки передач:T2_rated_min = T2_calculated * SF_total.

Критична перевірка: Теплова потужність (теплова потужність)

Це часто є обмежуючим фактором, особливо в менших коробках передач або високошвидкісних системах. Коробка передач може бути механічно досить міцною, але все одно перегріватися.

• Що це таке:Максимальна вхідна потужність, яку коробка передач може безперервно передавати без того, щоб внутрішня температура масла перевищувала стабільне значення (зазвичай 90-95°C) за стандартної температури навколишнього середовища 40°C.
• Як перевірити:Ваша заявканеобхідна вхідна потужність (P1)має бути ≤ коробки передачТеплова оцінка HPна робочій вхідній швидкості (n1).
• Якщо P1_required > Теплова оцінка:Ви ПОВИННІ зменшити механічну потужність (використовувати більший розмір) або додати охолодження (вентилятор, водяна сорочка). Ігнорування цього гарантує перегрів і швидкий вихід з ладу.
• Наші дані:У нашому каталозі наведено чіткі графіки, що відображають теплові потужності та оберти на хвилину подачі для кожного розміру черв’ячного редуктора з охолодженням вентилятором і без нього.

Розрахунок зовнішньої сили: звисаюче навантаження (OHL) і тягове навантаження

Зусилля, що прикладаються до валів зовнішніми компонентами, є окремими та додатковими до переданого крутного моменту.

• Формула звисаючого навантаження (OHL) (для ланцюга/зірочки або шківа):
  OHL (Н) = (2000 * Крутний момент на валу (Нм)) / (Діаметр кроку зірочки/шківа (мм))
  Крутний момент на валує T1 (вхід) або T2 (вихід). Ви повинні перевірити OHL на обох валах.
• Натискне навантаження (осьове навантаження) від гвинтових передач або похилих конвеєрів:Ця сила діє вздовж осі вала і повинна бути розрахована на основі геометрії веденого елемента.
• Перевірка:Розраховане OHL і упорне навантаження повинні бути ≤ допустимих значень, наведених у наших таблицях для вибраної моделі черв’ячного редуктора, на певній відстані від поверхні корпусу (X), де прикладається зусилля.

Специфіка навколишнього середовища та застосування

• Температура навколишнього середовища:Якщо вище 40°C, теплова потужність знижується. Якщо температура нижче 0°C, початкова в’язкість мастила викликає занепокоєння. Повідомте асортимент.
• Монтажна позиція:Черв'як над чи під? Це впливає на рівень масляного картера та змащування верхнього підшипника. Наші рейтинги, як правило, надано для позиції черв'яка. Інші посади можуть вимагати консультації.
• Профіль робочого циклу:Надайте графік або опис, якщо навантаження змінюється передбачувано. Це дозволяє проводити більш складний аналіз, ніж просто статичний SF.

Наш підхід у Raydafon Technology полягає в співпраці. Ми надаємо нашим клієнтам докладні аркуші вибору, які описують кожен параметр вище. Що ще важливіше, ми пропонуємо пряму інженерну підтримку. Поділившись вашими повними деталями застосування — специфікаціями двигуна, моментом інерції при запуску, циклом навантаження, умовами навколишнього середовища та кресленнями — ми можемо спільно вибрати черв’ячний редуктор, який буде не просто адекватним, але й оптимально надійним для ваших конкретних умов навантаження. Цей ретельний процес розрахунку, заснований на десятиліттях даних наших заводських випробувань, ось що відрізняє правильний вибір від катастрофічного.

---

Як правильне технічне обслуговування та монтаж можуть протидіяти зношенню, пов’язаному з навантаженням?

Навіть найнадійніший черв'ячний редуктор відРайдафонможе передчасно вийти з ладу, якщо встановлено або обслуговується неправильно. Правильне кріплення та дисциплінований режим технічного обслуговування є вашими робочими важелями, щоб безпосередньо протидіяти безжальному впливу навантаження. Ці методи зберігають запроектовану геометрію несучих навантажень і цілісність мастила, забезпечуючи роботу агрегату згідно з проектом протягом усього терміну служби.

Етап 1: Попередня інсталяція та кріплення – створення фундаменту для надійності

Помилки, допущені під час інсталяції, створюють внутрішні дефекти, що збільшують навантаження, які неможливо повністю виправити після подальшого обслуговування.

• Зберігання та транспортування:
  • Зберігайте пристрій у чистому сухому місці. Якщо зберігається понад 6 місяців, повертайте вхідний вал на кілька повних обертів кожні 3 місяці, щоб повторно покрити шестерні маслом і запобігти помилковому розсолу підшипників.
  • Ніколи не піднімайте пристрій лише за вали чи литі виступи корпусу. Використовуйте строп навколо корпусу. Падіння або удар пристрою може призвести до внутрішнього зсуву центрування або пошкодження підшипника.
• Фундамент і жорсткість:
  • Монтажна основа має бути плоскою, жорсткою та обробленою з достатнім допуском (ми рекомендуємо не менше ніж 0,1 мм на 100 мм). Гнучка основа буде прогинатися під навантаженням, зміщуючи коробку передач з підключеним обладнанням.
  • Використовуйте прокладки, а не шайби, щоб виправити рівність основи. Переконайтеся, що ніжки кріплення повністю підтримуються.
  • Використовуйте правильний клас кріплення (наприклад, клас 8.8 або вище). Затягніть болти хрест-навхрест до моменту затягування, зазначеного в нашому посібнику, щоб уникнути деформації корпусу.
• Вирівнювання валу: єдине найважливіше завдання.
  • Ніколи не вирівнюйте за око або прямий край.Завжди використовуйте циферблатний індикатор або лазерний інструмент для вирівнювання.
  • Вирівняйте підключене обладнання до коробки передач, а не навпаки, щоб уникнути деформації корпусу коробки передач.
  • Перевірте вирівнювання як у вертикальній, так і в горизонтальній площинах. Остаточне вирівнювання має виконуватися з обладнанням при нормальній робочій температурі, оскільки підвищення температури може зрушити вирівнювання.
  • Допустима несувісність для гнучких муфт зазвичай дуже мала (часто менше 0,05 мм радіально, 0,1 мм кутово). Перевищення цього спричиняє циклічні навантаження на вигин на валах, різко збільшуючи знос підшипників і ущільнень.
• Підключення зовнішніх компонентів (шківи, ​​зірочки):
• Для встановлення використовуйте відповідний знімач; ніколи не бийте молотком безпосередньо по валу або компонентам коробки передач.
• Переконайтеся, що ключі правильно підігнані та не виступають. Використовуйте встановлені гвинти в правильній орієнтації, щоб зафіксувати компонент.
• Перевірте, чи звісне навантаження (OHL) від цих компонентів знаходиться в межах опублікованого обмеження для вибраного черв’ячного редуктора на правильній відстані «X».

Етап 2: Змащування – постійна боротьба зі зносом, спричиненим навантаженням

Мастило є активним агентом, який запобігає навантаженню від контакту металу з металом.

• Початкове заповнення та обкатка:
  • Використовуйте лише рекомендований тип масла та в’язкість (наприклад, синтетичний полігліколь ISO VG 320). Невідповідне масло не може утворити необхідну плівку EHD під високим контактним тиском.
  • Заповніть масло до середини контрольного вікна або пробки рівня масла — ні більше, ні менше. Переповнення спричиняє втрати при збиванні та перегрів; недостатнє заповнення призводить до голодування шестерень і підшипників.
  • Перша заміна масла є критичною.Після перших 250-500 годин роботи замініть масло. Це видаляє частинки зносу, які утворюються, коли зуби шестерні мікроскопічно відповідають один одному під початковим навантаженням. Це сміття є дуже абразивним, якщо його залишити в системі.
• Регулярна заміна масла та контроль стану:
  • Встановіть графік на основі годин роботи або на рік, залежно від того, що настане раніше. Для роботи 24/7 заміна кожні 4000-6000 годин є звичайною для синтетичного масла.
  • Аналіз масла:Найпотужніший інструмент прогнозування. Надсилайте зразок до лабораторії під час кожної заміни масла. Звіт покаже:
    • Метали:Підйом заліза (черв’ячна сталь) або міді/олова (бронза колеса) свідчить про активний знос. Раптовий сплеск вказує на проблему.
    • В'язкість:Масло загусло (окислення) чи розрідилося (зсув, розрідження палива)?
    • Забруднювачі:Кремній (бруд), вміст води, кислотне число. Вода (>500 ppm) є особливо шкідливою, оскільки вона сприяє утворенню іржі та знижує міцність масляної плівки.
• Повторне змащування ущільнювачів (за наявності):Деякі конструкції мають ущільнювачі для продувки мастила. Використовуйте вказане високотемпературне літієве комплексне мастило економно, щоб уникнути забруднення масляного картера.

Етап 3: Оперативний моніторинг і періодична перевірка

Будьте системою раннього попередження про проблеми, пов’язані з навантаженням.

• Контроль температури:
  • Використовуйте інфрачервоний термометр або стаціонарний датчик, щоб регулярно перевіряти температуру корпусу поблизу підшипників і масляного картера.
  • Встановіть базову температуру за нормального навантаження. Тривале підвищення температури на 10-15 °C вище базової лінії є явним попередженням про збільшення тертя (зміщення, несправність мастила, перевантаження).
• Аналіз вібрації:
  • Прості портативні вимірювачі можуть відстежувати загальну швидкість вібрації (мм/с). Змініть це з часом.
  • Посилення вібрації вказує на пошкодження підшипників, нерівномірний знос або дисбаланс підключеного обладнання — все це збільшує динамічні навантаження на коробку передач.
• Слухові та візуальні перевірки:
  • Прислухайтеся до змін звуку. Нове скиглення може свідчити про зміщення. Стукіт може свідчити про несправність підшипника.
  • Подивіться на течі масла, які можуть бути симптомом перегріву (затвердіння ущільнення) або надмірного тиску.
• Повторне затягування болтів:Після перших 50-100 годин роботи, а потім щорічно перевіряйте затяжку всіх фундаментних, корпусних і з’єднувальних болтів. Вібрація від циклів навантаження може послабити їх.

Таблиця комплексного технічного обслуговування

Дія	Частота / Час	Призначення та підключення навантаження	Примітки щодо основних процедур
Первинна заміна масла	Після перших 250-500 годин роботи.	Видаляє залишки початкового зносу (абразивні частинки), що утворюються під час процесу сприйняття навантаження на шестерні та підшипники. Запобігає прискоренню абразивного зношування.	Процідити в теплому вигляді. Промивайте лише тим самим типом масла, якщо сміття надмірне. Долийте до правильного рівня.
Регулярна заміна й аналіз масла	Кожні 4000-6000 годин роботи або 12 місяців. Частіше в брудному/жаркому середовищі.	Заповнює пошкоджені присадки, видаляє накопичені метали та забруднювачі. Аналіз масла визначає тенденцію зносу, прямий індикатор внутрішнього навантаження та справності компонентів.	Візьміть пробу масла з картера під час роботи. Відправити в лабораторію. Задокументуйте результати, щоб встановити лінії тренду для таких критичних елементів, як Fe, Cu, Sn.
Перевірка моменту затягування болтів	Через 50-100 годин, потім щорічно.	Запобігає ослабленню внаслідок вібрації та термоциклування під навантаженням. Ослаблені болти дозволяють корпусу рухатися та зміщуватись, створюючи нерівномірне навантаження з високим навантаженням.	Використовуйте відкалібрований динамометричний ключ. Дотримуйтеся шаблону хрест-навхрест для болтів корпусу та основи.
Перевірка вирівнювання	Після встановлення, після будь-якого обслуговування підключеного обладнання та щорічно.	Забезпечує співлінеарність з’єднаних валів. Зсув є прямим джерелом циклічних навантажень на вигин, що спричиняє передчасний вихід з ладу підшипника та нерівномірний контакт шестерні (краєве навантаження).	Виконуйте з обладнанням при робочій температурі. Використовуйте лазерні інструменти або інструменти-індикатори для точності.
Моніторинг тенденцій температури та вібрації	Тижневі/місячні читання; безперервний моніторинг критичних програм.	Раннє виявлення проблем (збій мастила, знос підшипників, зміщення), які збільшують внутрішнє тертя та динамічні навантаження. Дозволяє здійснити планове втручання до катастрофічного збою.	Позначте точки вимірювання на корпусі. Запишіть температуру навколишнього середовища та стан навантаження для точного порівняння.
Візуальна перевірка на наявність витоків і пошкоджень	Щоденний/тижневий обхід.	Визначає витік масла (можливу втрату мастила, що може призвести до зносу) або фізичні пошкодження внаслідок зовнішніх впливів, які можуть порушити цілісність корпусу під навантаженням.	Перевірте поверхні ущільнень, з’єднання корпусу та сапун. Переконайтеся, що сапун чистий і не має перешкод.

Експертиза нашої фабрики виходить за межі точки продажу. Наша технічна документація включає вичерпні посібники зі встановлення та контрольні списки технічного обслуговування, адаптовані до наших продуктів. Співпрацюючи з нами, ви отримуєте не просто якісний черв’ячний редуктор, але базу знань і підтримку, щоб забезпечити його повний термін служби, активно керуючи проблемами навантаження, з якими він стикається щодня. Надійність – це партнерство, і наше зобов’язання – бути вашим технічним ресурсом від встановлення до десятиліть служби.

---

Резюме: забезпечення довгострокової надійності через усвідомлення навантаження

Розуміння того, як умови навантаження впливають на довгострокову надійність черв'ячних редукторів, є наріжним каменем успішної розробки прикладних програм. Це багатогранна взаємодія між механічною напругою, термічним керуванням, матеріалознавством і експлуатаційною практикою. Як ми досліджували, несприятливі навантаження прискорюють механізми зношування, такі як стирання, виїмки та задири, що призводить до втрати ефективності та передчасного виходу з ладу.

У Raydafon Technology Group Co., Limited, ми боремося з цим за допомогою навмисного дизайну: від наших черв’яків із загартованої сталі та бронзових коліс до наших жорстких корпусів і підшипників високої місткості, кожен аспект нашої черв’ячної коробки передач розроблено для керування та витримування вимогливих профілів навантаження. Однак партнерство заради надійності є спільним. Успіх залежить від точного розрахунку експлуатаційних факторів, температурних обмежень і зовнішніх навантажень під час вибору з подальшим ретельним встановленням і активним обслуговуванням.

Розглядаючи навантаження не як окреме число, а як динамічний профіль протягом усього терміну служби, і вибираючи партнера з коробкою передач із відповідним інженерним рівнем, ви перетворюєте важливий компонент на надійний актив. Ми запрошуємо вас використати наш два десятиліття досвіду. Дозвольте нашій команді інженерів допомогти вам проаналізувати ваші конкретні умови навантаження, щоб визначити оптимальне рішення для черв’ячного редуктора, забезпечуючи продуктивність, довговічність і максимальну віддачу від ваших інвестицій.

Зверніться до Raydafon Technology Group Co., Limitedсьогодні для детального огляду програми та рекомендації продукту. Завантажте нашу вичерпну технічну документацію щодо розрахунку навантаження або попросіть наших інженерів провести перевірку сайту, щоб оцінити ваші поточні системи приводу.

---

Часті запитання (FAQ)

Q1: Який тип навантаження є найбільш шкідливим для черв'ячного редуктора?
A1: Ударні навантаження зазвичай є найбільш шкідливими. Раптовий стрибок крутного моменту високої величини може миттєво розірвати критично важливу масляну плівку між черв’яком і колесом, викликаючи миттєвий адгезійний знос (потертості) і потенційне розтріскування зубів або підшипників. Це також викликає цикли високого стресу, які прискорюють втому. Хоча тривалі перевантаження шкідливі, миттєвий характер ударних навантажень часто не залишає часу для інерції системи, щоб поглинути вплив, що робить їх особливо серйозними.

Q2: Як безперервне перевантаження, скажімо, 110% номінального крутного моменту впливає на термін служби?
A2: Постійне перевантаження, навіть незначне, різко скорочує термін служби. Зв’язок між навантаженням і терміном служби підшипника/редуктора часто є експоненціальним (дотримуючись кубічного співвідношення для підшипників). Перевантаження на 110% може скоротити очікуваний термін служби підшипника L10 приблизно на 30-40%. Більш критично, це підвищує робочу температуру через збільшення тертя. Це може призвести до термічного розбігу, коли гаряче масло розріджується, що призводить до посилення тертя та ще більш гарячого масла, що зрештою спричиняє швидке руйнування мастила та катастрофічний знос протягом короткого періоду часу.

Q3: Чи може більший коефіцієнт обслуговування повністю гарантувати надійність за змінних навантажень?
A3: Більший коефіцієнт обслуговування є вирішальним запасом безпеки, але це не абсолютна гарантія. Він враховує невідомі характер і частоту навантаження. Однак надійність також залежить від правильного встановлення (вирівнювання, кріплення), правильного змащування та факторів навколишнього середовища (чистота, температура навколишнього середовища). Використання високого коефіцієнта обслуговування вибирає більш міцну коробку передач з більшою властивою потужністю, але її все одно потрібно правильно встановити та обслуговувати, щоб реалізувати весь потенційний термін служби.

Q4: Чому теплова потужність є такою важливою при обговоренні навантаження?
A4: У черв’ячному редукторі значна частина вхідної потужності втрачається у вигляді тепла через тертя ковзання. Навантаження безпосередньо визначає величину цієї втрати на тертя. Теплова потужність - це швидкість, з якою корпус коробки передач може розсіювати це тепло в навколишнє середовище, не перевищуючи внутрішню температуру, безпечну для мастила (зазвичай 90-100°C). Якщо прикладене навантаження генерує тепло швидше, ніж воно може розсіюватися, пристрій перегріється, розщеплюючи масло та призводячи до швидкого виходу з ладу, навіть якщо механічні компоненти достатньо міцні, щоб витримати крутний момент.

Q5: Яким чином звисаючі навантаження погіршують роботу черв'ячного редуктора?
A5: Звісні навантаження прикладають згинальний момент до вихідного валу. Цю силу сприймають підшипники вихідного вала. Надмірна OHL спричиняє передчасну втому підшипника (бринелінг, розколювання). Це також трохи відхиляє вал, що зміщує точну сітку між черв’яком і колесом. Це зміщення зосереджує навантаження на одному кінці зуба, спричиняючи локалізовану виїмку та знос, збільшуючи люфт і створюючи шум і вібрацію. Це ефективно підриває ретельно розроблений розподіл навантаження на комплект передач.

Черв'ячний редуктор Raydafon Technology: ключові параметри конструкції для стійкості до навантажень
