Циліндр нахилу навантажувача
  • Циліндр нахилу навантажувачаЦиліндр нахилу навантажувача
  • Циліндр нахилу навантажувачаЦиліндр нахилу навантажувача
  • Циліндр нахилу навантажувачаЦиліндр нахилу навантажувача

Циліндр нахилу навантажувача

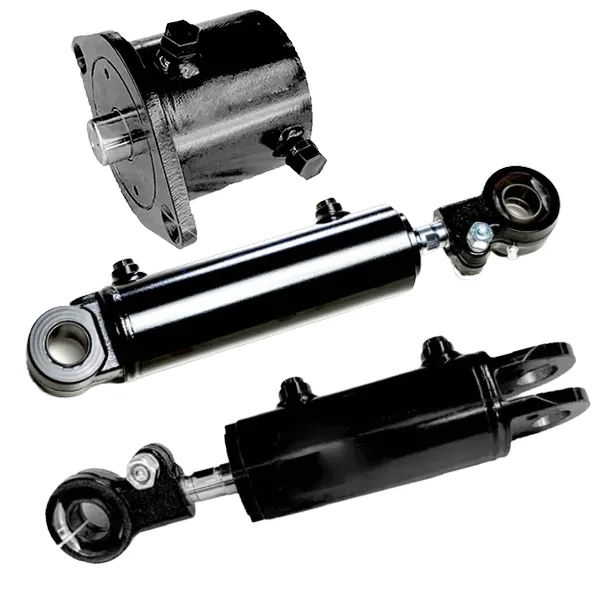

Циліндр нахилу вилкового навантажувача Raydafon — це спеціально розроблений гідравлічний циліндр для контролю нахилу вилкової щогли на навантажувачах вагою 1,5-18 тонн. Виготовлений з високоміцної сталі з відповідними поршнем, корпусом циліндра, штоком і набором ущільнень. Робочий тиск 7-14 МПа, без перепадів тиску під навантаженням. Стандартний діаметр отвору 60-100 мм, діаметр штока 25-40 мм, хід 32-193 мм. Гвинтове кріплення та з’єднання стопорного кільця дозволяють замінити сальник за лічені хвилини, не знімаючи щогли. Підходить для складських, заводських і портових операцій. Індивідуальний діаметр, хід і відстань встановлення доступні для марок навантажувачів OEM. MOQ 50 одиниць, 25-35 днів гуртовий час виконання. Щоб отримати пропозицію, надішліть модель навантажувача, вимоги до діаметра циліндра та кількість.
Raydafon OEM · Запасні частини для навантажувачів

Спеціальний циліндр нахилу вилкового навантажувача для вилкових навантажувачів вагою 1,5-18 тонн — пряме постачання виробника OEM

Циліндр нахилу навантажувача — це гідравлічний компонент, який контролює нахил вперед і назад щогли та вил. Raydafon виробляє циліндри нахилу для навантажувачів вантажопідйомністю 1,5-18 тонн, використовуючи високоміцну сталь і відповідний комплект поршнів/шатунів/ущільнень. Робочий тиск стабільно 7-14 МПа під навантаженням. Гвинтова фіксація та з’єднання стопорного кільця дозволяють замінити сальник за лічені хвилини без демонтажу щогли. Підходить для завантаження на склад, заводського підйому та обороту в порту.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тонн
7-14 МПа Робочий тиск
Φ60-100 мм Діаметр отвору
Φ25-40 мм Діаметр стержня
32-193 мм Інсульт
3,4-22 кг Вага одиниці
Анатомія продукту

Всередині циліндра нахилу — 25 відповідних частин

Циліндр не збирається з товарних металовиробів. Поршень, корпус циліндра, поршневий шток і набір ущільнень підбираються як набір, подібно до того, як досвідчений монтажник вручну завершує підібрану пару. Тому циліндр стабільно працює під високим тиском протягом багатьох років без втрати тиску сальника.

Для різних тоннажів навантажувачів використовуються різні внутрішні діаметри та ходи, тому модель циліндра нахилу має відповідати вантажівці. Raydafon має на складі та виробляє сім стандартних моделей від QA20V500 до A45M300 і може виготовити індивідуальну модель за кресленням клієнта. Для вантажівок, яким замість цього потрібна функція вертикального підйому, Raydafon також виробляєЦиліндр підйому навантажувача.

Forklift tilt cylinder parts anatomy
Схема пронумерованих частин — 25 узгоджених компонентів

Список компонентів із 25 частин

Деталі пронумеровані нижче, щоб відповідати покомпонентному вигляду. Цифри 1-25 відповідають схемі вище.

01Корпус циліндра в зборі
02Поршневий шток
03Поршень
04Шестигранна гайка
05шплінти
06Ущільнювальне кільце
07Назад-кільце
08Ущільнювач отвору
09Зносне кільце
10Гід Буш
11Пилоочисник
12U-кільце
13Ущільнення штока
14Дю Буш
15Ущільнювальне кільце
16Круглий дріт
17Кільце для ключів
18Стопорні кільця для валу
19Вилка
20Clevis
21Мастильний ніпель
22Болт
23Пружинні шайби
24гайка
25Сферичний підшипник

Матриця стандартної моделі — сім комбінацій діаметрів і циліндрів

Виберіть модель, яка відповідає тоннажу вашого навантажувача та схемі монтажу, або надішліть свій креслення OEM для індивідуальної збірки. Усі перелічені нижче моделі мають однакову архітектуру поршня/штока/ущільнення.

Номер креслення Отвір ΦD Стрижень Φd Інсульт С встановити. Л Тиск Порт вага
QA20V500-405000-000 Φ60 Φ30 32 109 18 МПа 2-М14×1,5 3,4 кг
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 МПа 2-G1/4 8,2 кг
РТЕ35М300-600000-500 Φ85 Φ35 180 565 18,1 МПа 2-М16×1,5 17 кг
A15N450-600000AZ Φ65 Φ25 109 514 18,1 МПа 2-G1/4 11,6 кг
A30M300-600000-000B Φ70 Φ30 156 453 18,1 МПа 2-G1/4 12 кг
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 МПа 2-G1/4 13 кг
A45M300-600000Z Φ100 Φ40 193 498 18,1 МПа 2-М16×1,5 22 кг

Не можете знайти свою модель? Надішліть номер креслення OEM або фізичний зразок. Raydafon займається зворотним проектуванням, створює зразок і цитує партію на тому самому кресленні. Більш широкий діапазон гідравлічних циліндрів для навантажувачів дивГідравлічний циліндр навантажувачакатегорія.

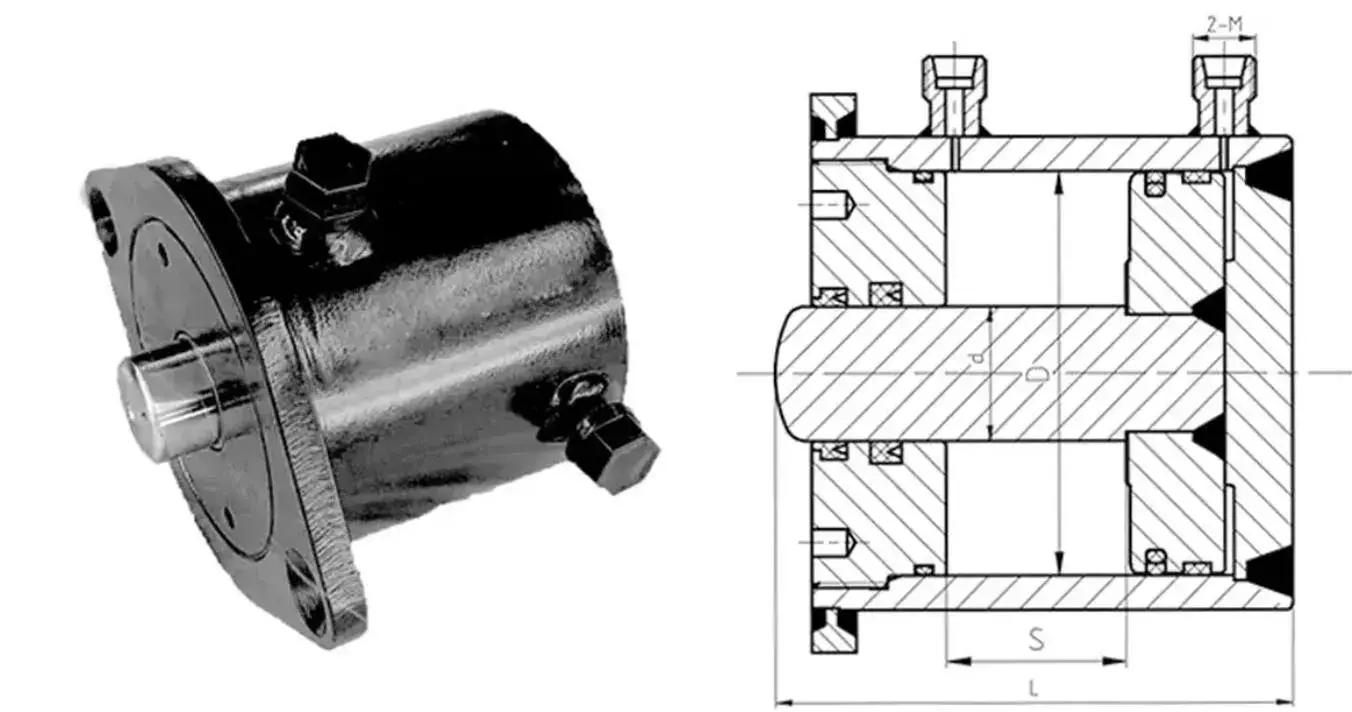

Forklift tilt cylinder dimension drawing 1
Модель QA20V500-405000-000 · Φ60 × Φ30 × 32 ходу
Forklift tilt cylinder dimension drawing 2
Моделі S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
Моделі A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Огляд монтажу — схема монтажу та розміри інтерфейсу
Принцип роботи

Як циліндр нахилу переміщує щоглу

Циліндр нахилу штовхає поршень у зворотно-поступальному русі, який змушує щоглу нахилятися вперед і назад. Гідравлічне масло надходить через один із двох отворів на основі циліндра; шток поршня висувається і штовхає щоглу вперед або втягується і тягне щоглу назад. На відміну від інших гідравлічних компонентів, цей циліндр плавно працює в обох напрямках, оскільки отвір і поверхні штока узгоджені з набором ущільнень.

Для важких або нестандартних вантажів оператор використовує функцію нахилу, щоб вирівняти вантаж перед підйомом. Точне регулювання кута запобігає зміщенню вантажу та підтримує стійкість вантажівки. Raydafon випробовує циліндр нахилу під робочим тиском 7-14 МПа, щоб підтвердити, що відгук залишається плавним під час повного навантаження.

Переваги циліндрів нахилу навантажувача Raydafon

01

Стійкий під високим тиском

Підібраний поршень, шток і комплект ущільнень зберігають стабільний тиск на рівні 7-14 МПа. Відсутність коливань під великим навантаженням або під час довгих робочих змін.

02

Зносостійка ущільнювальна суміш

Ущільнення виготовлені із зносостійкого компаунду з низьким витоком масла та низьким зносом. Надійний у запилених складах або вологому середовищі.

03

Конструкція швидкого обслуговування

Гвинтова фіксація та з’єднання стопорного кільця дозволяють замінити сальник за лічені хвилини. Не потрібно знімати всю щоглу з вантажівки.

04

Сім стандартних моделей

Діаметр отвору від Φ60 до Φ100, шток від Φ25 до Φ40, хід від 32 до 193 мм. Охоплює більшість застосувань навантажувачів вагою 1,5-18 тонн без спеціального замовлення інструментів.

05

Підтримка OEM

Надішліть марку та модель навантажувача або номер креслення. Raydafon проводить реверсивну технологію, пробує та пропонує спеціальну партію на одному кресленні.

06

Пряме постачання з заводу

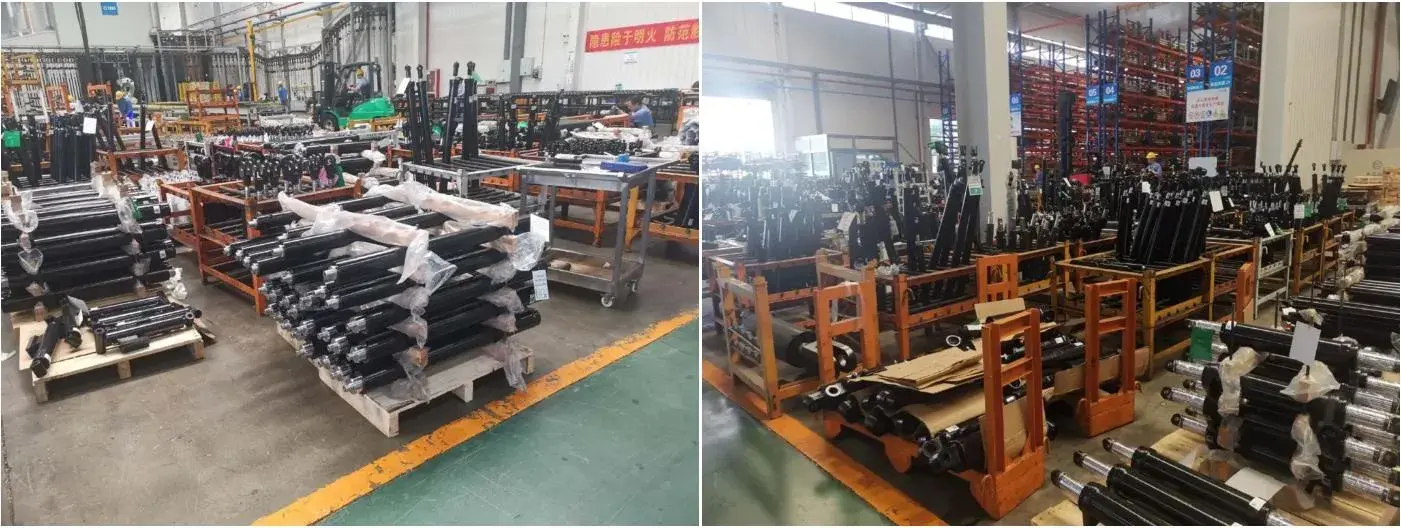

Виробляється на власному заводі Райдафон. Клієнти мають справу з виробником, а не з торговцем. Швидке післяпродажне реагування та стабільна якість партії.

Де використовуються циліндри нахилу навантажувача

  • A
    Навантаження та розвантаження складу

    Завантаження контейнерів, збирання піддонів і перенесення на полиці, де оператору потрібно вирівняти вантаж перед підйомом. Точне регулювання кута запобігає зсуву вантажу.

  • B
    Заводські підйомні операції

    Важкі або нерегулярні промислові вантажі, коли навантажувач повинен нахилити щоглу вперед або назад, щоб збалансувати вантаж під час циклу підйому.

  • C
    Портово-логістичний оборот

    Середовища безперервного важкого циклу, де циліндр нахилу працює тисячі циклів за зміну. Підібрані ущільнювачі та низький рівень зносу забезпечують роботу без витоків.

  • D
    Дистрибуція вторинного ринку та запасних частин

    Дилери навантажувачів і постачальники післяпродажного обслуговування, яким потрібен надійний циліндр нахилу, еквівалентний OEM, для вантажівок вагою 1,5-18 тонн. Доступні складські запаси та індивідуальне виготовлення.

Специфікація замовлення

Покриття тоннажу
Навантажувачі від 1,5 до 18 тонн
Робочий тиск
7-14 МПа (пікове випробування до 18,1 МПа на деяких моделях)
Діаметр отвору
Φ60 до Φ100 мм
Діаметр стержня
Φ25 до Φ40 мм
Інсульт
від 32 до 193 мм
Відстань установки
109 до 565 мм
Вага одиниці
3,4 до 22 кг
Порт / інтерфейс
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Збірка
Гвинтове кріплення + з'єднання стопорного кільця для швидкої заміни ущільнення
Набір печаток
Пилоочисник, U-образне кільце, ущільнювач штока, ущільнення отвору, заднє кільце, ущільнювальне кільце, кільце зносу, втулка
Налаштування
Індивідуальний отвір, шток, хід, відстань встановлення, тип порту; OEM упаковка та приватна торгова марка
MOQ
50 одиниць на модель
Масовий час виконання
25-35 днів після депозиту та схвалення малюнка
База котирування
Модель і тоннаж навантажувача, вимоги до діаметру/ходу, розмір порту, кількість, порт призначення

Як ваше замовлення проходить через Raydafon

  1. 01

    Короткий опис заявки

    Надішліть марку та модель навантажувача, тоннаж, необхідний діаметр/шток/хід, розмір порту, кількість і порт призначення.

  2. 02

    Вибір моделі

    Raydafon підтверджує, чи підходить стандартна модель (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) або потрібна індивідуальна збірка.

  3. 03

    Затвердження зразка та креслення

    Для індивідуальних збірок Raydafon проводить реверсивну технологію OEM-деталі, виготовляє зразок і узгоджує з покупцем діаметр отвору, хід, установчу відстань і розміри портів.

  4. 04

    Обробка корпусу циліндра і штока

    Високоміцний сталевий корпус циліндра відточений до толерантності. Шток поршня відшліфований і покритий твердим хромом для стійкості до зношування.

  5. 05

    Складання та випробування тиском

    Поршень, сальники, направляюча втулка і скоба зібрані. Циліндр перевірений тиском на герметичність і плавність ходу при номінальному тиску.

  6. 06

    Упаковка та відвантаження

    Балони упаковані в дерев'яні футляри з антикорозійним маслом і захисними торцевими кришками. Відправляється морем, повітрям або експресом із пакувальним листом, рахунком-фактурою та звітом про перевірку.

Документація та підтримка якості

  • ✓
    Сертифікат на матеріал

    Сертифікат на матеріал корпусу циліндра та стрижня, паспорт ущільнювача, що надається з кожною партією.

  • ✓
    Звіт про перевірку тиску

    Кожен циліндр перед пакуванням проходить випробування під номінальним тиском. Витік, плавність ходу та підгонка порту реєструються.

  • ✓
    Протокол перевірки розмірів

    Діаметр отвору, штока, хід, монтажна відстань і розміри портів записані відповідно до замовленої специфікації або креслення клієнта.

  • ✓
    Експортна упаковка

    Дерев'яний корпус з антикорозійним маслом і захисними торцевими кришками. Великі партії циліндрів на піддонах і прив’язані для морських перевезень.

Часті запитання

Що таке циліндр нахилу навантажувача?

Циліндр нахилу навантажувача - це гідравлічний циліндр, який контролює нахил вперед і назад щогли та вил. Це один із основних компонентів гідравлічної системи навантажувача, поряд із циліндром підйому та циліндром рульового керування. Коли оператор переміщує важіль нахилу, циліндр висувається або втягується, що повертає щоглу навколо нижньої осі та змінює кут вилки.

Який тоннажний діапазон покриває Raydafon?

Raydafon виробляє циліндри нахилу для навантажувачів вагою від 1,5 до 18 тонн. Стандартні моделі охоплюють діаметр отвору від Φ60 мм до Φ100 мм, діаметр стрижня від Φ25 мм до Φ40 мм і хід від 32 мм до 193 мм. Індивідуальний діаметр циліндра та хід циліндрів доступні для марок навантажувачів OEM.

Який робочий тиск може витримати балон?

Циліндр розрахований на робочий тиск 7-14 МПа в стандартному діапазоні моделей, а максимальний тиск випробуваний при 18,1 МПа на конкретних моделях, таких як S16N450-600000-001Z і RTE35M300-600000-500.

Які матеріали та ущільнення використовуються?

Корпус циліндра і шток поршня виготовлені з високоміцної сталі. Набір ущільнювачів включає очищувач пилу, U-образне кільце, ущільнювач штока, ущільнювач отвору, заднє кільце, ущільнювальне кільце, компенсаційне кільце та втулку. У ущільненнях використовується зносостійкий склад, який забезпечує низький рівень витоку масла та низький знос у запилених складах або вологому середовищі.

Наскільки складне обслуговування?

У циліндрі використовується гвинтова фіксація та з’єднання стопорного кільця. Обслуговуючий персонал може замінити сальник або усунути несправність циліндра, відкрутивши гвинти та знявши стопорне кільце. Це можна зробити за лічені хвилини, не знімаючи всю щоглу з навантажувача.

Чи може Raydafon виробляти OEM-циліндри для певної марки навантажувачів?

так Raydafon підтримує виробництво OEM за кресленням клієнта або наявним зразком. Надішліть марку та модель навантажувача, діаметр отвору, діаметр штока, хід, відстань встановлення, розмір порту та кількість, і Raydafon запропонує індивідуальний циліндр нахилу.

Що таке MOQ і час виконання?

MOQ становить 50 одиниць на модель. Термін масового виконання становить 25-35 днів після депозиту та затвердження креслення, залежно від складності моделі та кількості замовлення.

Як я можу запитати пропозицію?

Надішліть свою модель навантажувача та тоннаж, необхідний діаметр отвору, діаметр штока, хід, відстань встановлення, розмір порту, кількість і порт призначення. Raydafon відповість із ціновою пропозицією FOB Нінбо, часом виконання та деталями упаковки.

Готові придбати індивідуальні циліндри нахилу для навантажувача?

Надішліть свою модель навантажувача та тоннаж, вимоги до діаметру/ходу, розмір порту та кількість замовлення. Raydafon підтвердить модель або розробить індивідуальну конструкцію, а потім запропонує цінову пропозицію FOB Ningbo із зазначенням часу виконання та деталей упаковки.
