Телескопічний циліндр ричстакера

Raydafon виробляє багатоступеневі телескопічні гідравлічні циліндри для стріл ричстакерів зі стандартним діаметром отвору від 200 мм до 220 мм, діаметром штока від 150 мм до 180 мм, максимальним ходом до 8000 мм і максимальним робочим тиском 30 МПа. Вкладена конструкція ступенів створює довгий телескопічний хід від компактної закритої довжини, а найбільша ступінь забезпечує найвищу силу на початку підйому, узгоджуючи потужність циліндра з кривою навантаження стріли. Поставляється як компонент OEM або як замінний блок, виготовлений за оригінальним кресленням, включаючи кількість ступенів, монтажну схему та розташування портів. Виробляється на власній фабриці Raydafon у Нінбо, Китай, комплекти ущільнювачів і запасні компоненти доступні окремо. Протягом 24 годин надішліть модель машини, діаметр отвору та штока, необхідний хід, робочий тиск і тип монтажу.

Телескопічний циліндр ричстакера — отвір 200–220 мм, хід до 8000 мм

Багатоступінчастий телескопічний гідроциліндр для стріли контейнерних ричстакерів. П’ять або більше ступенів висунення перетворюють коротку закриту довжину на довгий робочий хід, тому розкидач можна точно розташувати на висоті та на відстані без довшого, важчого одноступінчастого циліндра. Виготовляється компанією Raydafon у Нінбо, Китай, і постачається як комплектація OEM або як замінна одиниця для креслення.

  • 200–220 ммДіаметр отвору
  • 150–180 ммДіаметр стержня
  • ≤ 8000 ммМаксимальний хід
  • 30 МПаМаксимальний робочий тиск
  • ТелескопічнийБагатоступінчастий привід стріли

Виробник телескопічного циліндра ричстакера — діаметр 200–220 мм, хід до 8000 мм

Цей циліндр є лінійним приводом для стріли ричстакера: гідравлічний тиск спочатку надходить на найбільшу ступінь, а кожна наступна ступінь послідовно розширюється, створюючи довгий контрольований хід від компактної закритої довжини. Ця телескопічна дія дозволяє піднімати, висувати та утримувати стрілу, коли розкидач розташований над контейнером — операція, яка визначає, скільки контейнерів переміщує термінал за зміну.

Raydafon виробляє цей циліндр на власному заводі в Нінбо, Китай, як для OEM, так і для вторинного ринку. Стандартний діаметр отвору становить від 200 мм до 220 мм з діаметром штока від 150 мм до 180 мм, максимальним ходом до 8000 мм і максимальним робочим тиском 30 МПа. Якщо у вашій машині використовується інша комбінація ступенів або монтажна схема, надішліть оригінальний креслення або модель машини, і ми підберемо її. Пов’язані гідравлічні циліндри від того самого заводу включають ширшітелескопічні гідроциліндриасортимент ігідроциліндри автокранівродина.

Технічні характеристики

  • Назва товаруТелескопічний циліндр ричстакера
  • функціяЛінійний телескопічний рух стріли
  • Діаметр отвору200 мм – 220 мм
  • Діаметр стержня150 мм – 180 мм
  • Максимальний хід≤ 8000 мм (довжина телескопічного розширення)
  • Максимальний тискРобочий тиск 30 МПа
  • застосуванняРічстакер
  • МонтажДля машинного креслення — штифтове, фланцеве або виконечне розташування
  • НалаштуванняКількість ступенів, хід, отвір, шток, кріплення та положення порту

Специфікація стандартного телескопічного циліндра ричстакера.

Пункт Специфікація
Назва товару Телескопічний циліндр ричстакера
Особливості Реалізує лінійне телескопічне переміщення стріли
Діаметр отвору 200 мм – 220 мм
Діаметр стержня 150 мм – 180 мм; максимальний хід ≤ 8000 мм
Тиск Максимум 30 МПа
Додатки Річстакер

Зверніть увагу на хід і тиск:цифра 8000 мм — це телескопічний хід циліндра, а не висота підйому машини — загальна висота підйому залежить від геометрії стріли вашого конкретного річстакера. Значення 30 МПа – максимальний робочий тиск балона; підтвердьте номінальний тиск гідравлічної системи вашої машини, щоб циліндр вибирався відповідно до тиску, який він фактично матиме під час експлуатації.

Як телескопічний циліндр працює на ричстакері

Телескопічний циліндр відрізняється від одноступінчастого циліндра одним важливим аспектом: замість одного поршня та одного штока він використовує серію вкладених один в одного ступенів, які розширюються по порядку. Найбільший ступінь має найбільшу ефективну площу і, отже, виробляє найбільшу силу, тому найважча частина підйому — розрив вантажу та рух стріли вгору — виконується на ступені з найбільшою механічною перевагою. Коли ступені подовжуються, ефективна площа зменшується, а сила падає, тоді як хід збільшується, що відповідає тому, як змінюється навантажувальний момент стріли під час її підйому.

Таке розташування також вирішує проблему упаковки. Одноступінчастому циліндру з 8-метровим ходом потрібна закрита довжина, що наближається до його ходу, яка ніколи не поміститься вздовж стріли. Вкладені ступені дають однаковий хід від частки закритої довжини, тому ричстакери, мобільні крани та самоскидні причепи використовують телескопічні циліндри, а не довгі одноступінчасті.

Дві деталі конструкції визначають термін служби в цій програмі. По-перше, це ущільнення: кожен ступінь має власний набір ущільнювачів і направляючу, а підгонка між ступенями має підтримувати вирівнювання, щоб ущільнювачі не навантажувалися збоку. По-друге, це стан поверхні: ущільнювачі стикаються з відкритими поверхнями стрижня та столика, тому подряпини від піску або зігнутого столика безпосередньо призводять до витоку. Правильна фільтрація та регулярна перевірка ущільнювачів склоочисників мають таке ж значення, як і сам циліндр, коли машина працює довгі зміни в порту.

Деталі продукту

Фотографії виробленого нами телескопічного циліндра ричстакера — розташування столика, поверхня штока та монтажний інтерфейс.

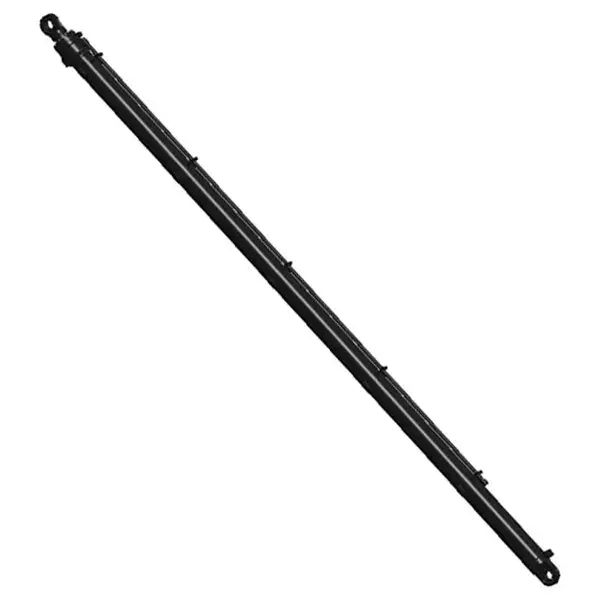

Reach stacker telescopic cylinder showing nested stages and rod surface
Телескопічний циліндр ричстакера — вкладені ступені, поверхня штока та монтажний інтерфейс.

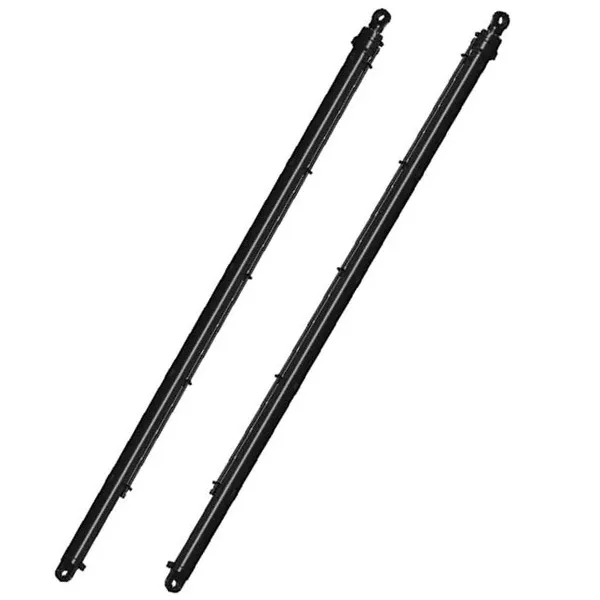

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Багатоступеневий телескопічний гідравлічний циліндр для стріли ричстакера.
Reach stacker telescopic cylinder before packing and shipment
Зібраний циліндр перевірено та підготовлено до відправлення.
Reach stacker telescopic cylinder stage detail and seal arrangement
Деталь столика і ущільнення телескопічного циліндра.

Переваги продукту

  • Довгий охоплення від короткої закритої довжиниБагатоступінчаста конструкція забезпечує до 8000 мм ходу, зберігаючи при цьому компактність втягнутого циліндра вздовж стріли, тому машина може розмістити розкидач на висоті та на відстані, не переносячи довший, важчий одноступінчастий циліндр.
  • Сила там, де це потрібно ліфтуНайбільший ступінь забезпечує найбільшу силу на початку підйому, коли момент навантаження на стрілу найбільший, а менші ступені забезпечують хід. Це узгоджує потужність циліндра з фактичною кривою навантаження машини.
  • Створений для роботи у важких контейнерахЦиліндр виготовлений із високоякісної спеціальної сталі та призначений для безперервних робочих циклів портових операцій із ущільненням, призначеним для тривалих змін під навантаженням, а не для періодичного використання.
  • Пряме постачання з заводуЦиліндр виготовляється та збирається на власній фабриці Raydafon, тому між вами та виробництвом немає торгової націнки, а креслення, пломби та запасні частини залишаються доступними протягом усього терміну служби машини.
  • Зроблено за кресленням вашої машиниДіаметр отвору, стрижень, хід, кількість ступенів, монтажне розташування та положення портів можуть бути створені за оригінальним кресленням, що має значення для замінних одиниць, де монтажний інтерфейс має відповідати існуючій стрілі.
  • Скорочує цикли завантаження та розвантаженняТочне, повторюване позиціонування спредера дозволяє підняти контейнер з причалу або палуби та опустити його меншою кількістю рухів, скорочуючи час, який кожне судно проводить біля причалу, і час очікування транспортних засобів біля терміналу.

Витривалість, термін служби ущільнення та максимальна сила залежать від отвору, тиску, робочого циклу та того, наскільки добре контролюється забруднення в гідравлічному контурі машини. Надайте нам модель машини, робочий тиск і необхідний хід, і ми підтвердимо конфігурацію циліндра щодо навантаження, яке він фактично побачить.

Додатки

Основним застосуванням є стріла контейнерного ричстакера, але той самий тип телескопічного циліндра використовується скрізь, де потрібно зробити довгий хід із малої монтажної довжини в мобільній машині.

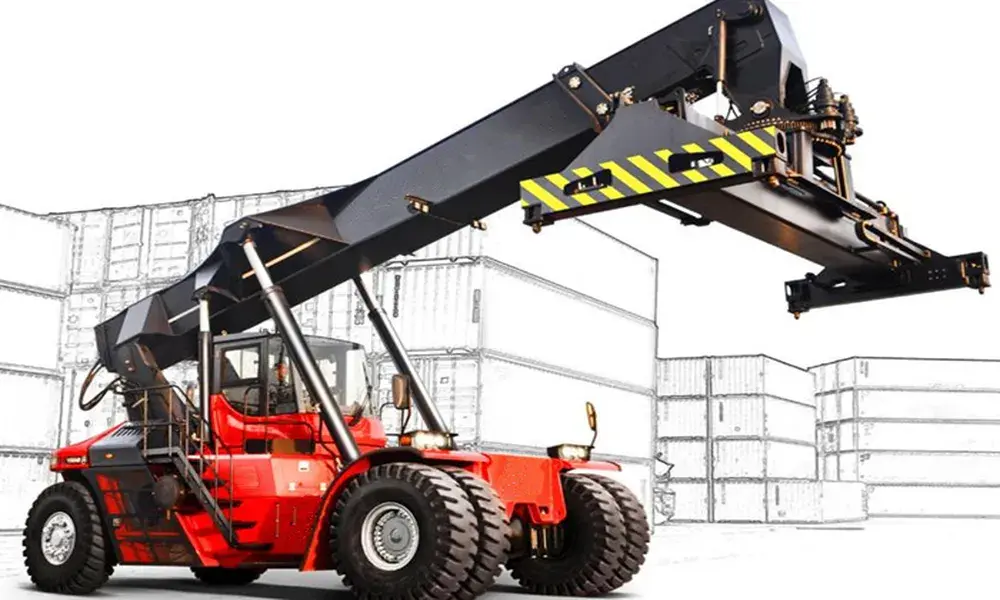

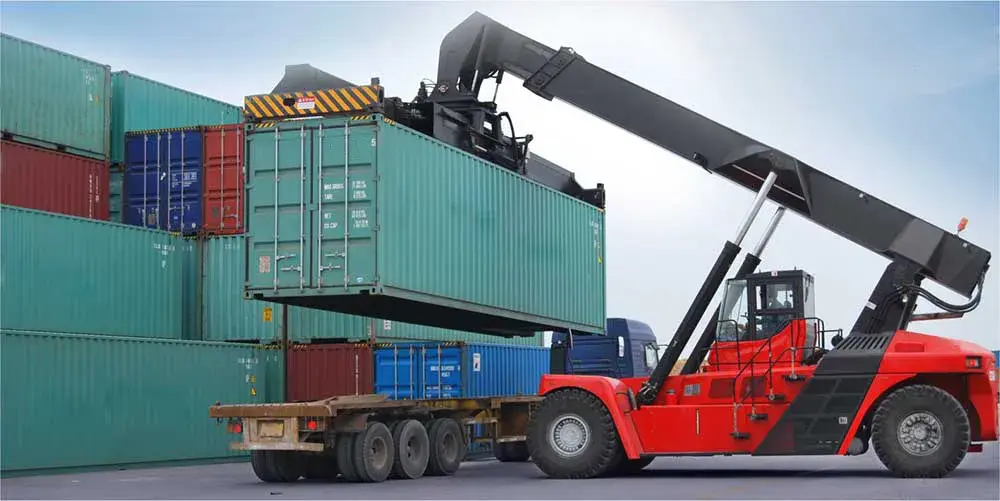

Reach stacker telescopic cylinder installed on a container handling machine boom
Телескопічний циліндр ричстакера в роботі на машині для обробки контейнерів.

Порт і контейнерний термінал

Підйом і подовження стріли на ричстакерах, що переміщують контейнери між причалом, двором і дорожніми транспортними засобами в безперервній змінній роботі.

Логістичні майданчики та склади

Машини, що обробляють щільне штабелювання, коли розкидач потрібно точно розташувати по висоті та відстані без зміни положення шасі.

Перевантажувальні та вантажні станції

Операції з великим оборотом, де цикли завантаження та розвантаження повторюються протягом дня, а надійність циліндрів безпосередньо визначає пропускну здатність.

Автокрани

Телескопічне подовження стріли, де той самий принцип ступіні забезпечує великий виліт із транспортабельної закритої довжини.

Самоскидне та причіпне обладнання

Багатоступінчасті підйомні циліндри для перекидання кузовів і підйому платформи, де хід є довгим відносно доступного місця для монтажу.

Заміна та дооснащення

Пряма заміна зношеного або пошкодженого циліндра стріли на наявному ричстакері, виконана за оригінальним кресленням або виміряним зразком.

FAQ для покупців

  • Який діаметр отвору, хід і тиск покриває кришка телескопічного циліндра ричстакера?Стандартні діаметри отворів становлять від 200 мм до 220 мм, діаметри штоків від 150 мм до 180 мм, максимальний хід до 8000 мм і максимальний робочий тиск 30 МПа. Загальна висота підйому залежить від геометрії стріли вашої машини, а не лише від ходу, тому підтверджуйте обидва під час визначення.
  • Цей циліндр є частиною OEM чи заміною?Він виробляється компанією Raydafon на його власній фабриці та може постачатися як комплект OEM для машинобудівників або як заміна для машин, які вже експлуатуються. Для заміни надішліть оригінальне креслення, модель машини або виміряні розміри несправного циліндра.
  • Як я знаю, що кріплення відповідає моїй стрілі?Монтаж виконується за кресленням — штифт, фланець або скоба разом із положеннями портів. Надішліть креслення або фотографію існуючого циліндра з його основними розмірами, і ми підтвердимо інтерфейс перед пропозицією.
  • Яку інформацію вам потрібно цитувати?Модель машини, діаметр отвору та штока, необхідний хід, робочий тиск, кількість ступенів, якщо це багатоступінчаста конструкція, тип монтажу та кількість. Чим більше таких ми отримаємо разом із запитом, тим швидше ми зможемо підтвердити дизайн і ціну.
  • Що впливає на термін служби телескопічного циліндра?Основними факторами є чистота гідравлічного масла, стан сальників склоочисників і центрування окремих ступенів. Забруднення або подряпини на поверхні столика пошкоджують ущільнення та призводять до витоку, тому фільтрація та регулярна перевірка мають таке ж значення, як і сама специфікація циліндра.
  • Який час виконання та чи можна надати запасні ущільнення?Термін виконання залежить від того, чи відповідає циліндр існуючому кресленню чи потребує нової конфігурації, і підтверджується пропозицією, як правило, протягом 24 годин після отримання запиту. Комплекти ущільнень і запасні компоненти можна постачати окремо, щоб машину можна було повернути в експлуатацію після збою ущільнення.

Супутні продукти та додаткова інформація

Запитайте пропозицію телескопічного циліндра ричстакера

Надішліть модель машини, діаметр отвору та штока, необхідний хід, робочий тиск, тип монтажу та кількість — або оригінальне креслення. Ми підтверджуємо конфігурацію щодо вашої стріли та надсилаємо відповідь із зазначенням ціни та часу виконання протягом 24 годин.

Надішліть запит зараз

* Значення 8000 мм — це хід циліндра, а не висота підйому машини. Перед замовленням перевірте номінальний робочий тиск вашої гідравлічної системи та монтажні розміри.
